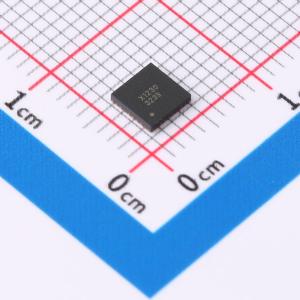

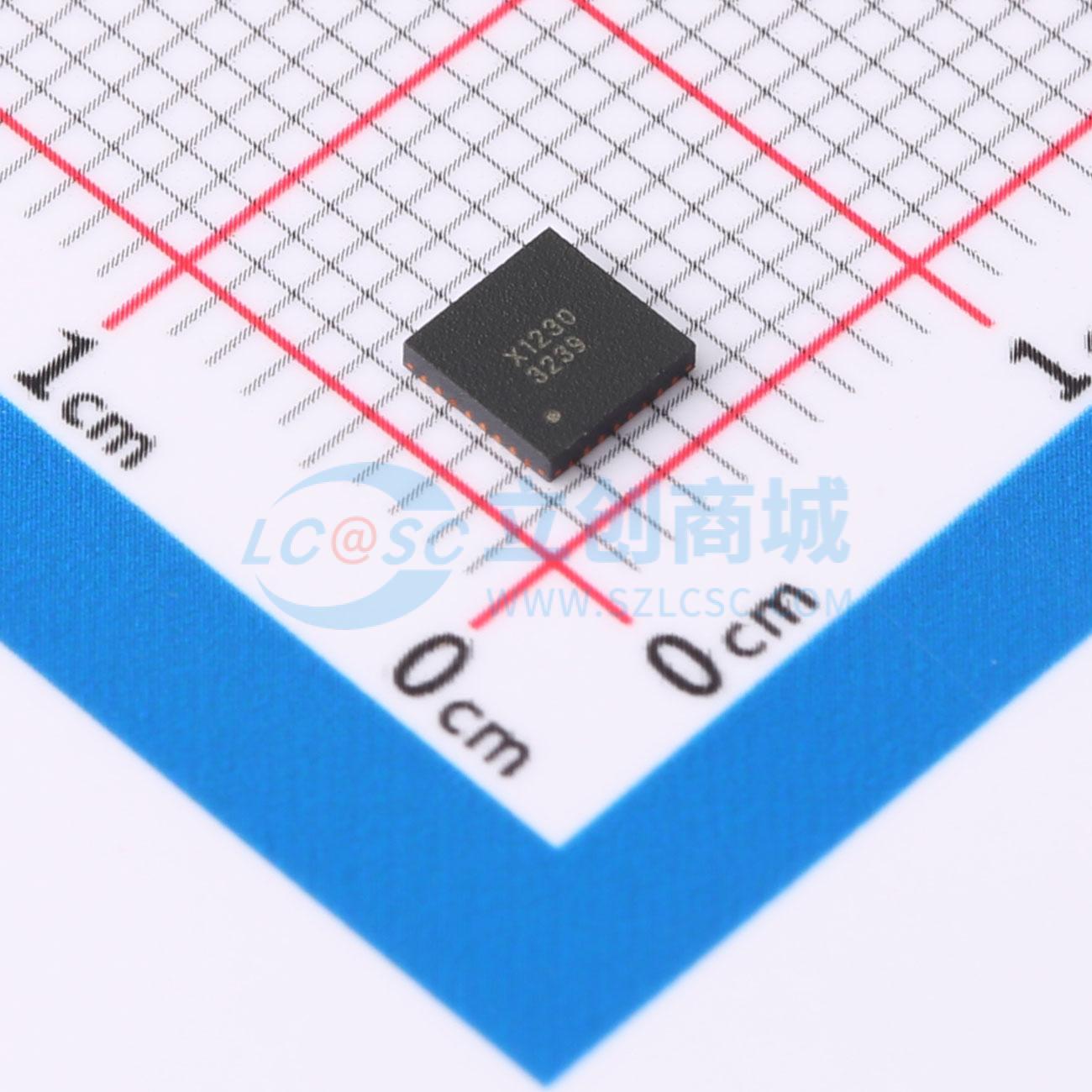

IS31FL3239-QFLS4-TR

24通道LED驱动器，具备PWM亮度控制、I2C接口、精确色彩还原、降噪、开路/短路检测、温度检测和EMI降低技术

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ISSI(美国芯成)
商品型号: IS31FL3239-QFLS4-TR
商品编号: C3189186
商品封装: QFN-32(4x4)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

IS31FL3239是一款具有24个恒流通道的LED驱动器。每个通道可通过16位进行脉冲宽度调制（PWM），以实现平滑的LED亮度控制。此外，每个通道都有一个8位输出电流控制寄存器，允许对电流进行微调，以实现丰富的RGB颜色混合，例如纯白光LED应用。每个通道的最大输出电流为38mA，可通过一个8位全局控制寄存器进行调整。采用专有可编程技术，以最大限度地减少MLCC去耦电容器引起的可听噪声。所有寄存器都可以通过高速I2C（1MHz）进行编程。通过将SDB引脚拉低或使用软件关机功能，IS31FL3239可以以最小的电流消耗关机。 IS31FL3239采用QFN - 32（4mm×4mm）封装。它的工作电压为2.7V至5.5V，工作温度范围为 - 40°C至 + 125°C。

商品特性

2.7V至5.5V的VCC电源
1MHz I2C接口，具有自动地址递增功能和读出功能
四个可选的I2C地址
精确的色彩还原
可选的16位PWM 256/1024/4096/65536
8位点校正
8位全局电流调节
开路/短路检测功能
62kHz PWM频率（8位PWM）
温度检测功能
EMI降低技术
扩频
可选的6相延迟
180度相位延迟
40°C至 + 125°C的温度范围
QFN - 32（4mm×4mm）封装

应用领域

智能音箱和智能家居设备
家用电器中的LED
手持设备的LED显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	31.5kHz
	通道数	24
	输出电压	-
	输出电流	38mA

	属性	参数值
	调光	PWM；I2C
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-
