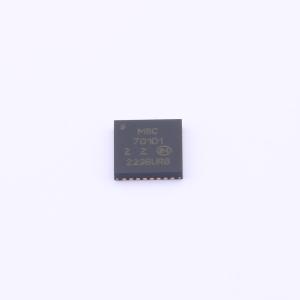

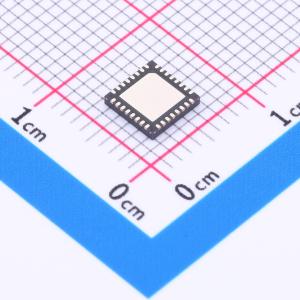

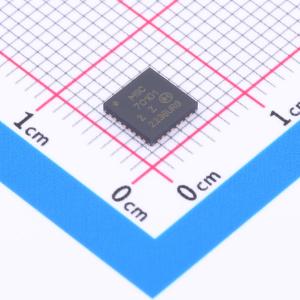

温馨提醒：图片仅供参考，商品以实物为准
PD70101ILQ-TR
PoE IEEE 802.3af/at PD 控制器
- 描述
- PoE IEEE 802.3af/at PD控制器
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PD70101ILQ-TR
- 商品编号
- C3189208
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 受电设备(PD) | |
| 支持PoE标准 | IEEE 802.3 af(PoE) | |
| 最大功率 | 47.7W | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 150V | |
| 限制电流 | 1.8A | |
| 特性 | 短路保护；过流保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
PD70101和PD70201器件是集成式受电设备（PD）接口和PWM控制器，用于IEEE 802.3af和IEEE 802.3at应用中的DC-DC转换器。PD70101器件可用于IEEE 802.3af或IEEE 802.3at类型1应用，而PD70201器件还可用于IEEE 802.3at类型2应用。 单个PD70201器件可用于功耗高达47.7 W的4对线应用。 这些器件具有许多旨在提高效率和可靠性的特性： 检测与分类：前端接口包含检测和分类电路。检测阶段完成后，检测特征电阻断开。然后系统开始分类阶段。可通过外部电阻将分类配置为0至4类。PD70201包含一个双事件分类识别电路，该电路会生成一个标志，以告知PD应用电源设备（PSE）是类型1还是类型2。 电容器：一个限流内部MOSFET开关为DC-DC转换器的输入电容器充电。当输入电源断开时，该电容器会及时放电。 栅极驱动器：PWM DC-DC控制器有两个内置栅极驱动器，设计为在VCC和GND之间摆动。这两个异相驱动级可配置用于同步整流或有源钳位。 峰值电流模式控制：DC-DC转换器采用峰值电流模式控制，以实现更好的线路和负载阶跃响应。开关频率可设置为100 kHz至500 kHz，从而实现尺寸和效率的权衡。 最大占空比限制为50%，以将功率MOSFET开关电压降低至输入电压的两倍；初级侧开关可使用额定电压为150V的MOSFET。次级同步MOSFET的额定电压取决于输出电压，可能高于或低于初级侧MOSFET开关。 软启动电路：器件包含一个软启动电路，用于在启动时控制输出电压上升时间（用户可设置），并限制浪涌电流。一个集成启动偏置电路为DC-DC控制器供电，直到器件通过自举电路产生的电压启动。 低压保护警告和监控：双欠压锁定（UVLO）可监控PoE端口输入电压和VCC，确保在任何系统干扰期间可靠运行。PoE端口UVLO具有可编程阈值和迟滞，可根据所需的开启和关闭电压进行调整。 一个带有开尔文连接的内部电流检测放大器允许使用极低的电阻来测量电流检测阈值电压（200 mV），从而优化效率。 提供低功耗模式操作，以提高轻载（如PD处于待机状态）时的效率。 用户可通过单个电阻值定义设备进入低功耗模式的功率水平。
商品特性
- 设计支持IEEE 802.3af和IEEE 802.3at标准。
- PD检测和可编程分类特征
- 双事件分类标志
- 检测完成后断开特征电阻
- 单个PD70201 IC支持4对线，功率高达48 W
- 两个PD70201 IC支持4对线，功率高达96 W
- 检测期间偏移电流小于10 μA
- 单直流电压输入（36 - 57 V）
- 宽工作温度范围：-40至85 ℃
- 片上热保护
- 集成PWM - 100 kHz至500 kHz可调DC-DC开关频率，DC-DC频率可与外部时钟同步
- 支持低功耗模式操作，以提高效率
- 最大占空比50%
- 软启动电路控制输出电压上升时间
- 两个异相驱动级，用于高效同步整流或有源钳位
- PoE端口输入UVLO，具有可编程阈值和迟滞
- 内部差分放大器，简化非隔离降压转换器
- 过载和短路保护
- 32引脚5 mm x 5 mm QFN封装
- 符合RoHS标准
- MSL3
应用领域
- IEEE 802.3at和IEEE 802.3af受电设备，如IP电话、WLAN接入点和网络摄像机。
