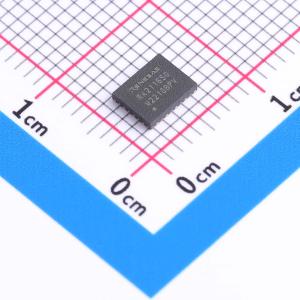

RAA2116504GNP#HA0

60V、5A集成开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RAA211650是一款集成式60V、5A同步降压稳压器，开关频率可在200kHz至2.5MHz之间调节。它支持4.5V至60V的宽输入电压范围，输出电压可调（0.8V至最大占空比 * 输入电压）。集成的低导通电阻（rDS(ON)）MOSFET、栅极驱动器和控制器使RAA211650成为高效的降压解决方案
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA2116504GNP#HA0
商品编号: C3189019
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.225389克(g)

商品参数

商品概述

RAA211650是一款集成式60V、5A同步降压稳压器，开关频率可在200kHz至2.5MHz之间调节。它支持4.5V至60V的宽输入电压范围，输出电压可调（0.8V至最大占空比 * 输入电压）。集成的低导通电阻（rDS(ON)）MOSFET、栅极驱动器和控制器使RAA211650成为高效的降压解决方案。如果RT引脚连接到AVCC，该器件默认以500kHz的频率开关，但可通过在RT引脚上使用外部电阻将开关频率编程为200kHz至2.5MHz。如果需要扩频操作，MODE/SYNC引脚可使振荡器频率抖动。内部振荡器也可通过MODE/SYNC引脚与外部时钟同步。集成稳压器还可选择使用内部固定补偿或用户选定的外部补偿。为限制启动期间的浪涌电流，RAA211650具有2ms的固定内部软启动时间，也可通过外部电容进行编程。 RAA211650为时序控制提供可编程的启动延迟时间。此外，RAA211650提供全面的保护功能，包括欠压锁定、过流（正和负）、过压和过温保护。该器件采用28引脚4mmx5mm QFN封装。

商品特性

4.5V至60V输入电源范围
集成高端（90mΩ）和低端（37mΩ）MOSFET
1%的高精度电压基准，全温度范围适用
固定频率操作，可选扩频和外部时钟同步
开关频率可在200kHz至2.5MHz之间调节
可编程软启动时序
可编程启动和关断延迟
内部两个FET均具备双向过流保护
广泛的电压和温度保护
紧凑的28引脚4x5mm QFN封装

应用领域

工业电源
12V/48V工业和计算负载点电源
自动取款机、自动售货机和游戏机
机器人
可编程逻辑控制器
汽车售后市场

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~60V
	输出电流	5A
	开关频率	500kHz；2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
