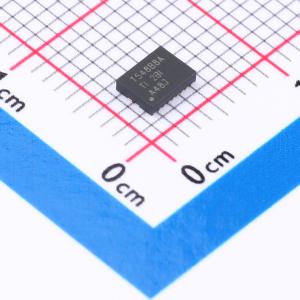

温馨提醒：图片仅供参考，商品以实物为准

TPS548B28RWWR

2.7V至16V输入、20A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS548B28是一款具有自适应导通时间D-CAP3控制模式的高效率、小尺寸同步降压转换器。该器件支持2.7V至16V的输入电压范围,最大输出电流为20A,输出电压范围为0.6V至5.5V。具有差分遥感功能和高性能集成MOSFET,在整个工作结温范围具有高精度 (±1%) 的0.6V电压基准。该器件具有快速负载瞬态响应、精确负载调节和线路调节、跳跃模式或FCCM运行模式以及可编程软启动功能。
品牌名称: TI(德州仪器)
商品型号: TPS548B28RWWR
商品编号: C3188716
商品封装: VQFN-21-HR(3x4)
包装方式: 编带
商品毛重: 0.063克(g)

商品参数

商品概述

TPS548B28 器件是一款具有自适应导通时间 D-CAP3 控制模式的高效率、小尺寸同步降压转换器。该器件不需要外部补偿，因此易于使用并且仅需要很少的外部元件。该器件非常适合空间受限的数据中心应用。 TPS548B28 器件具有差分遥感功能和高性能集成 MOSFET，在整个工作结温范围具有高精度 (±1%) 0.6V 电压基准。该器件具有快速负载瞬态响应、精确负载调节和线路调节、跳跃模式或 FCCM 运行模式以及可编程软启动功能。 TPS548B28 是一款无铅器件，完全符合 RoHS 标准，无需豁免。

商品特性

输入范围为 4V 至 16V，电流高达 20A，无外部偏压
输入范围为 2.7V 至 16V，电流高达 20A，外部偏压范围为 3.13V 至 3.6V
输出电压范围：0.6V 至 5.5V
集成 7.7mΩ 和 2.4mΩ MOSFET，支持 20A 持续输出电流
在 D-CAP3™ 控制模式下可提供超快负载阶跃响应
支持所有陶瓷输出电容器
在 –40°C 至 +125°C 结温下实现差分遥感，VREF 为 0.6V±1%
可选 FCCM 或自动跳跃 Eco-mode™ 可实现较高的轻负载效率
通过 RT RIP 实现可编程电流限制
引脚可选开关频率：600kHz、800kHz、1MHz
可实现高输出精度的差分遥感功能
可编程软启动时间
外部基准输入，用于跟踪
预偏置启动功能
开漏电源正常状态输出
在发生 OC 和 UV 故障时进入断续模式，在发生 OV 故障时进入闭锁模式
4mm × 3mm 21 引脚 QFN 封装
引脚与 15A TPS548A28 兼容
完全符合 RoHS 标准，无需豁免

应用领域

机架式服务器和刀片式服务器
硬件加速卡和插件卡
数据中心交换机
工业 PC

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交36单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~16V
	输出电压	600mV~5.5V
	输出电流	20A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.007mA
	开关管(内置/外置)	内置
	输出类型	可调
