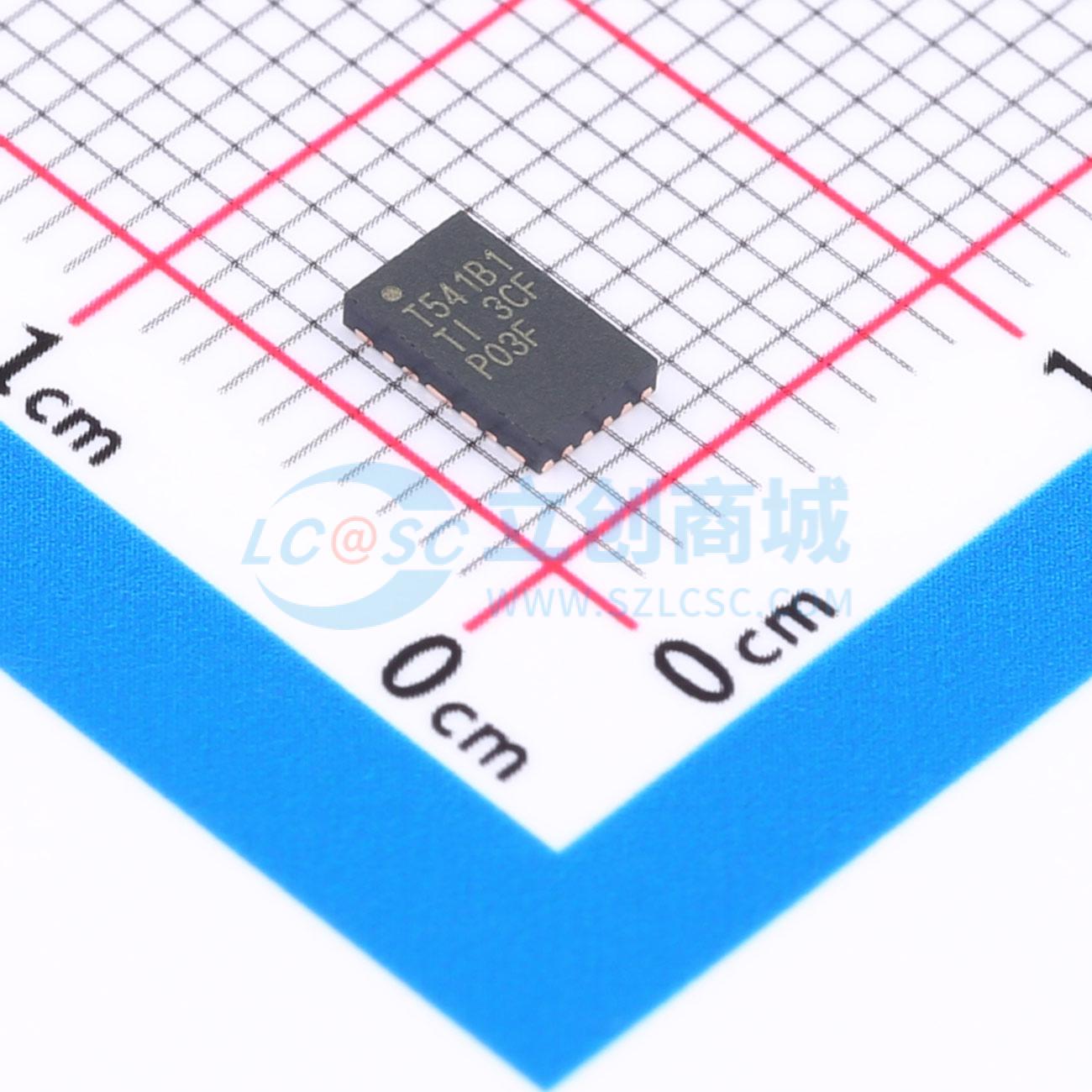

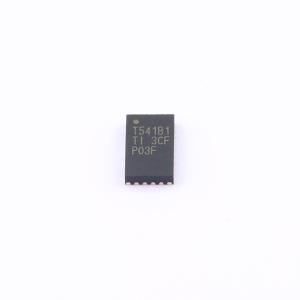

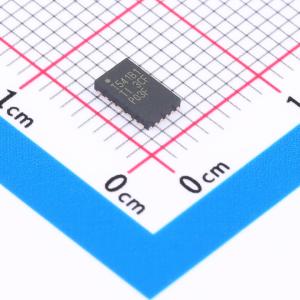

温馨提醒：图片仅供参考，商品以实物为准

TPS541620RPBR

4.5V至15V双路6A/单路12A同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS541620是一款高度集成的非隔离式双路直流/直流转换器,具有较高的工作频率,采用3mm×5mm封装。该器件可配置为两个单独的6A轨道,也可合并驱动一个12A电流负载。具有固定频率高级电流模式控制（ACM）,可优化环路带宽。
品牌名称: TI(德州仪器)
商品型号: TPS541620RPBR
商品编号: C3188870
商品封装: VQFN-25-HR(3x5)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

TPS541620 是一款高度集成的非隔离式双路直流/直流转换器，具有较高的工作频率，采用 3mm × 5mm 封装。该器件可配置为两个单独的 6A 轨道，也可合并驱动一个 12A 电流负载。该器件实现了具有可选斜坡幅度配置的固定频率高级电流模式控制 (ACM)，可优化环路带宽。两个模式选择引脚（MODE1 和 2）用于选择开关频率、配置、时钟相位延迟和内部补偿。

商品特性

具有无损电流感应功能的集成型 24mΩ 和 10mΩ MOSFET
固定频率、内部补偿高级电流模式 (ACM) 控制
输出电流高达 6A 的双路输出
具有高达 12A 的双相单路输出
面向单相或双相的相位交错运行
使用 SYNC 和 CLKO 同步到外部时钟
0.5V 至 5.5V 输出电压范围
每个开关频率有四种可选的 PWM 斜坡选项，可优化控制环路性能
软启动时间可由外部电容在单输出多相配置中配置；对于双输出配置，固定为 1ms
采用多相操作的真正差分遥感
独立的使能和电源正常指示功能
四个可选择的开关频率选项：500kHz、1MHz、1.5MHz 和 2.0MHz
支持安全预偏置启动
具有迟滞的过热保护
-40°C 至 150°C 的工作结温范围
3mm × 5mm 25 引脚 VQFN - HR 封装，间距为 0.5mm

应用领域

无线和有线通信基础设施设备
以太网交换机和路由器
ASIC、SoC、FPGA、DSP I/O 电压轨
工业测试和测量设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	输出电压	500mV~5.5V
	输出电流	6A；6A
	开关频率	500kHz；1MHz；1.5MHz；2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
