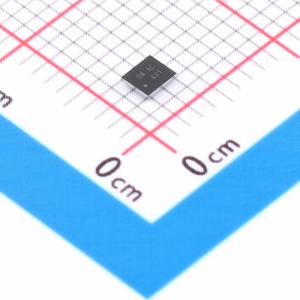

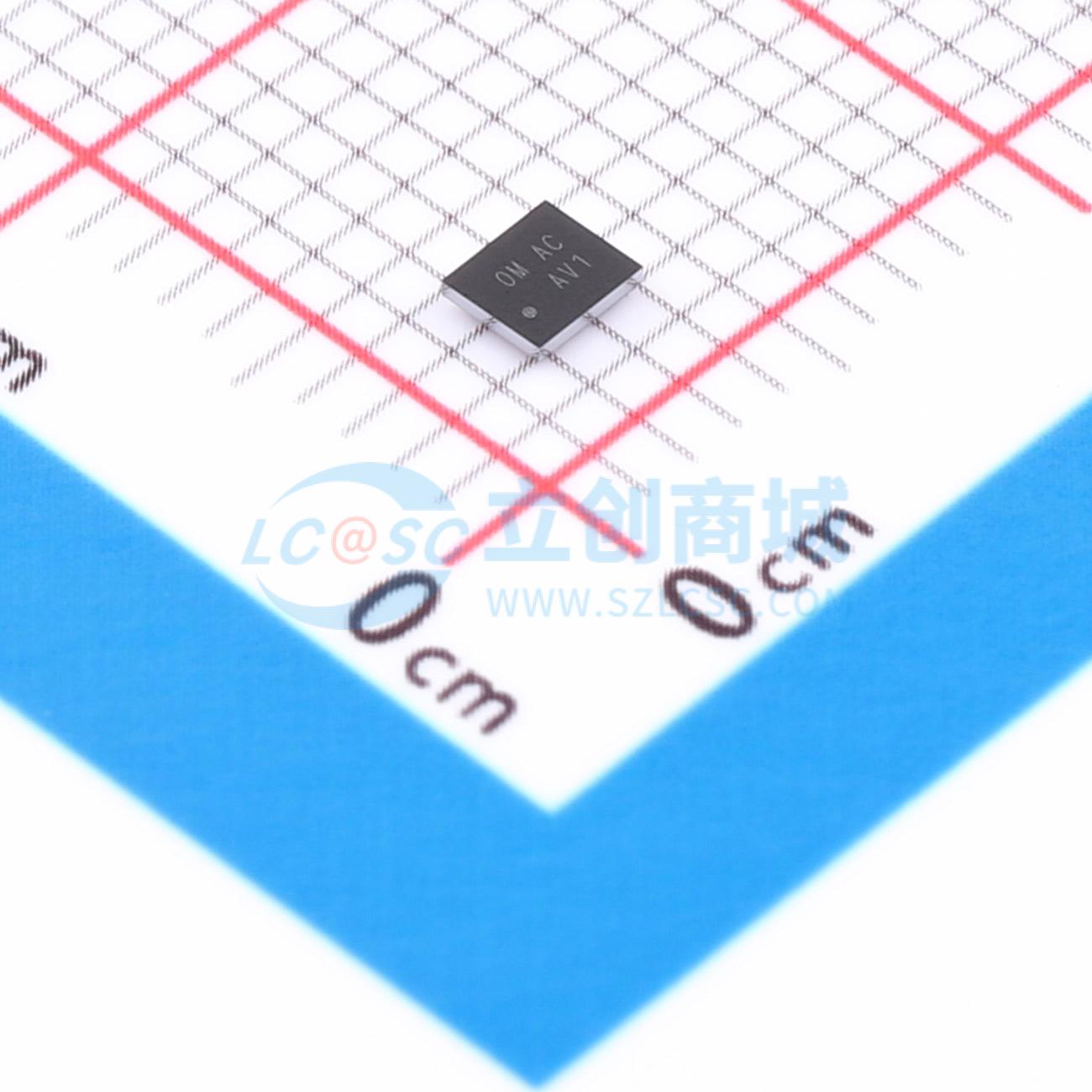

RT6158AWSC
升降压型 2A 2.5V~5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6158A是一款高效的单电感升降压转换器,支持宽输入电压范围（2.5V至5V）,输出电压可调（2.1V至5.2V）,最大输出电流为2A。该转换器在Buck和Boost模式之间无缝切换,具有多种保护功能,包括过流保护、过压保护、过温保护、欠压锁定和短路保护。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6158AWSC
- 商品编号
- C3188871
- 商品封装
- WLCSP-25(2.07x2.33)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.5V~5V | |
| 输出电压 | 2.1V~5.2V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6158A 转换器是一款高效单电感转换器，可在 2.5V 至 5V 的宽输入电压下工作，适用于高于或低于输出电压的电池等电源，能够提供高达 2A 的负载电流。开关中的最大峰值电流限制在典型值 4.5A。反馈环路针对降压和升压操作进行了内部补偿，可在降压和升压模式之间实现无缝切换，并提供最佳瞬态响应。降压 - 升压模式在全同步操作下以典型 2MHz 的开关频率运行。 RT6158A 采用脉冲频率调制（PFM）模式以提高效率。可以禁用 PFM 模式，强制 RT6158A 以 2MHz 的固定开关频率运行。RT6158A 还可通过 MODE 引脚与 2.2MHz 至 2.6MHz 的外部频率同步。RT6158A 的输出电压可通过外部电阻分压器进行编程，输出电压范围为 2.1V 至 5.2V。
商品特性
- 输入电压范围：2.5V 至 5V
- 输出电压可调：通过外部分压电阻可在 2.1V 至 5.2V 之间调节
- 当 VIN = 3V、VOUT = 3.5V 时，最大负载能力高达 2A
- 效率高达 96%（VIN = 4.2V、VOUT = 3.5V、ILOAD = 0.5A）
- 具备过流保护（OCP）、过压保护（OVP）、过温保护（OTP）、欠压锁定（UVLO）和短路保护（SCP）功能
- 开关频率为 2MHz
- 非开关状态下静态电流低至 5μA
- 支持强制 PWM 模式和自动 PFM/PWM 模式选择
- 输出快速放电功能
- 自动/无缝升降压模式转换
- 采用 25 球 WL - CSP 封装
应用领域
- 手机
- Wi - Fi 模块
- 平板电脑
- 便携式仪器
