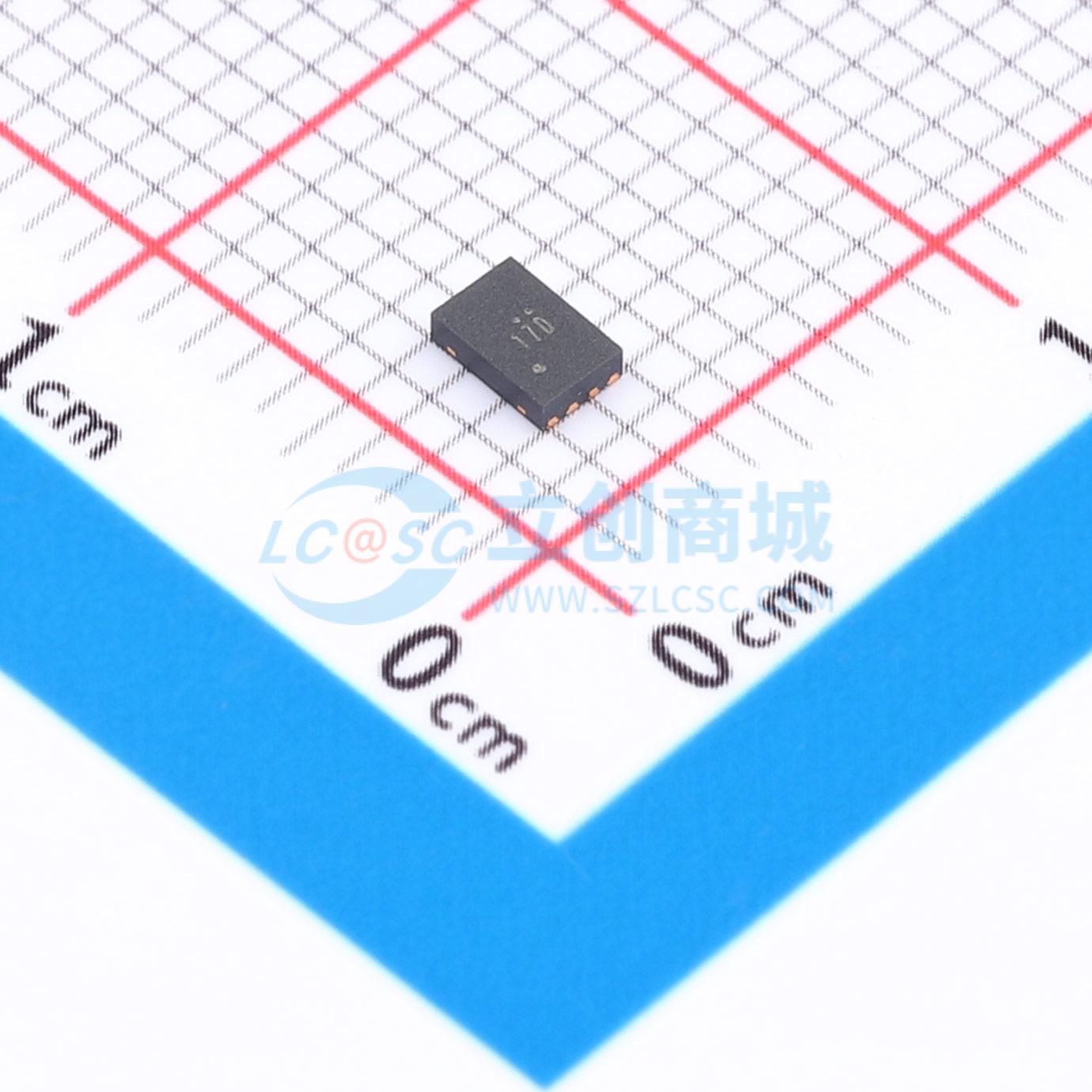

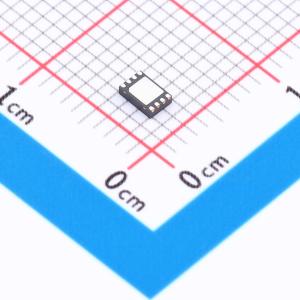

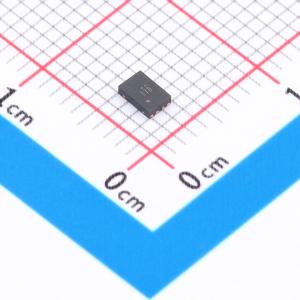

温馨提醒：图片仅供参考，商品以实物为准
RTQ2130BGQW-QT
0.7A, 36V, 2.1MHz 同步降压转换器
- 描述
- RTQ2130B是一款高效率的同步降压转换器,适用于汽车应用。输入电压范围为3V至36V,最大输出电流为0.7A,开关频率为2.1MHz。具有多种保护功能,包括输入欠压锁定、输出欠压保护、过流保护和热关断。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RTQ2130BGQW-QT
- 商品编号
- C3190147
- 商品封装
- WDFN-8-SL(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~36V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 700mA | |
| 开关频率 | 2.1MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RTQ2130B是一款0.7A高效电流模式同步降压转换器，专为汽车应用优化。该器件的输入电压范围为3V至36V，可承受高达42V的负载突降瞬态电压，简化了输入浪涌保护设计。其输出电压可在0.8V至输入电压之间进行编程。采用简单外部补偿的峰值电流模式控制允许使用小型电感器，实现快速瞬态响应和良好的环路稳定性。 RTQ2130B具备完整的保护功能，如输入欠压锁定、输出欠压保护、过流保护和热关断。逐周期电流限制可防止输出短路，软启动可消除启动期间的输入电流浪涌。RTQ2130B采用WDFN - 8SL 2x3封装。 推荐的结温范围为-40℃至150℃。
商品特性
- 通过AEC - Q100 1级认证
- 宽输入电压范围：4V至36V；3V至36V（软启动完成后）
- 在工作环境温度范围内，开关频率变化小，为2.1MHz ±10%
- 5V固定输出电压（详情见订购信息）
- 最大输出电流：0.7A
- 峰值电流模式控制
- 集成200mΩ开关和160mΩ同步整流器
- 使能控制
- 参考电压精度为±1.8%/±1.5%
- 相邻引脚短路保护
- 内置欠压锁定（UVLO）、欠压保护（UVP）、过温保护（OTP）
- 结温范围：-40℃至150℃
应用领域
- 汽车系统
- 汽车摄像头模块和汽车驾驶舱系统
- 联网汽车系统
- 分布式电源系统中的负载点稳压器
- 数字机顶盒
- 宽带通信
