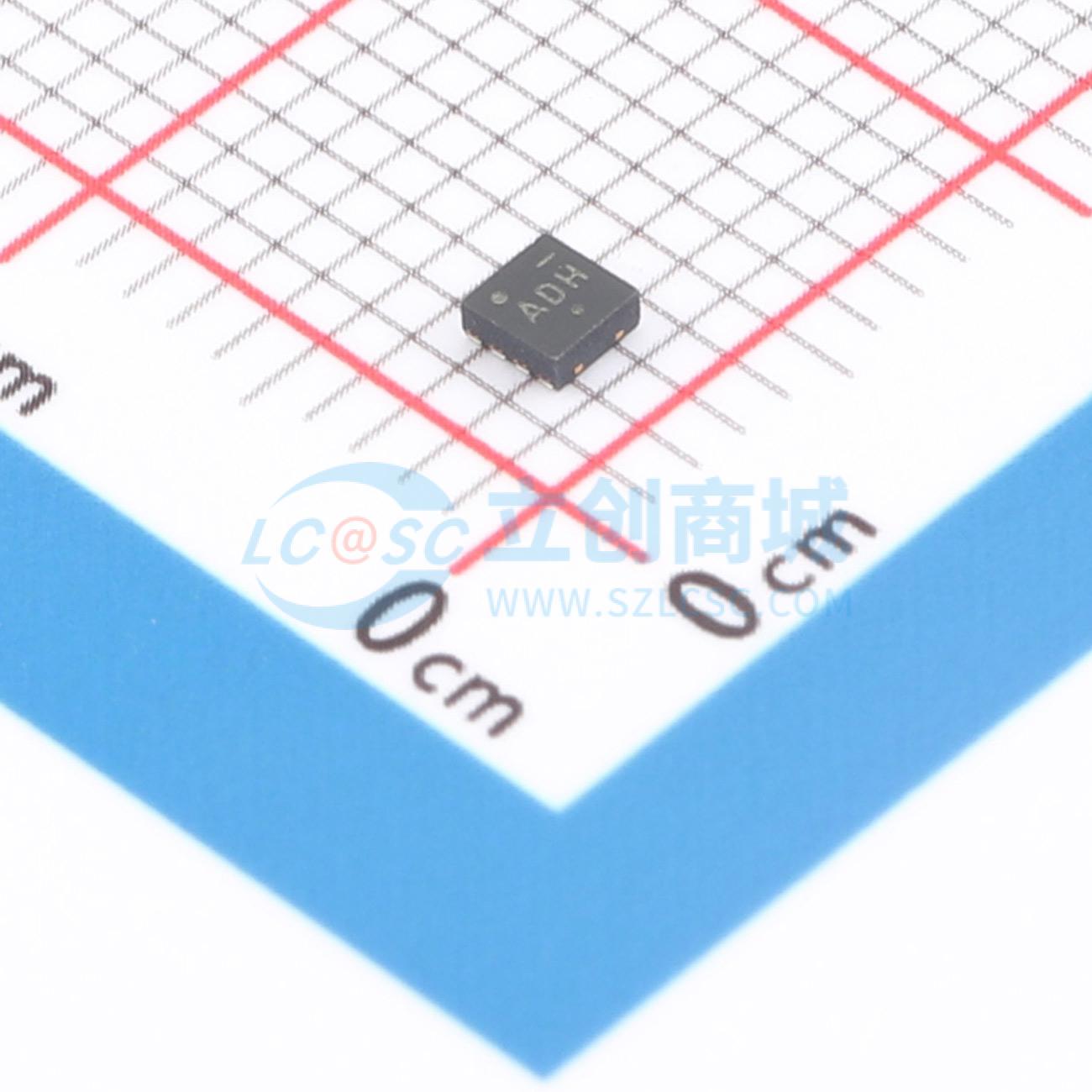

温馨提醒：图片仅供参考，商品以实物为准

NCV6323FELMTW10TBG

3 MHz, 1.6 A, PWM 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV6323F 是一款同步降压转换器，针对 2.8 V 至 5.5 V 范围内的预调节器电源轨为不同子系统供电进行了优化。该器件能够在固定输出电压下提供高达 1.6 A 的直流电流（环境温度 85°C）。3 MHz 的开关频率工作模式允许使用小尺寸的电感器和电容器
品牌名称: onsemi(安森美)
商品型号: NCV6323FELMTW10TBG
商品编号: C3190149
商品封装: WDFNW-8-EP(2x2)
包装方式: 编带
商品毛重: 0.063962克(g)

商品参数

商品概述

NCV6323F是一款同步降压转换器，针对从2.8 V至5.5 V范围内的预调节器电源轨为不同子系统供电进行了优化。该器件能够在固定输出电压下提供高达1.6 A的直流电流（环境温度85℃）。3 MHz的开关频率工作模式允许使用小尺寸的电感器和电容器。其技术和内部结构使该集成电路能够在较宽的输入电压范围内工作。同步整流提高了系统效率，集成反馈网络让电源设计师只需选择少数几个组件即可轻松实现设计。 NCV6323F采用节省空间的可焊侧翼DFN8封装，尺寸为2x2 mm（厚度0.8mm），引脚间距0.5 mm。

商品特性

2.8 V至5.5 V输入电压范围
固定输出电压
高达1.6 A直流输出电流（环境温度85℃）
高达1.2 A直流输出电流（环境温度105℃）
3 MHz开关频率
同步整流
软启动/过流保护
热关断保护
输出主动放电（禁用）
使能输入/电源正常（PG）选项
WDFNW8封装，2x2 mm，引脚间距0.5 mm
最大厚度0.8 mm
通过AEC - Q100认证且具备生产件批准程序（PPAP）能力
这些是无铅器件

应用领域

汽车高级驾驶辅助系统（ADAS）
前置摄像头 – 倒车摄像头
全景环视系统
盲点监测
汽车远程信息处理集群 – 摄像头
汽车空间优化系统
负载点

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~5.5V
	输出电压	1V
	输出电流	1.6A
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5.7mA
	开关管(内置/外置)	内置
	输出类型	固定
