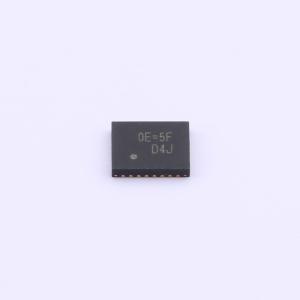

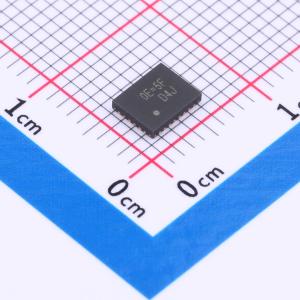

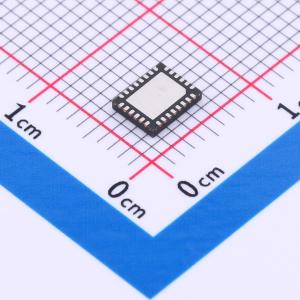

温馨提醒：图片仅供参考，商品以实物为准

RT9114BGQV

8V~26.4V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RT9114B 是一款高效率的 I2S 输入立体声音频功率放大器,能够为 8Ω 负载提供 2x20W 的 BTL 输出功率。它支持 8kHz 至 96kHz 的采样频率,内置防爆音功能,可以减少各种场景下的扬声器爆音噪声。此外,还具有过温、过流、过压和欠压保护功能。
品牌名称: RICHTEK(立锜)
商品型号: RT9114BGQV
商品编号: C3188954
商品封装: VQFN-28(4x5)
包装方式: 编带
商品毛重: 1.55克(g)

商品参数

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	-
	静态电流(Iq)	25mA
	开关管(内置/外置)	-
	输出类型	固定
	功能特性	内置LDO稳压器；过流保护；工作状态指示；保护锁死

商品概述

RT9114B是一款高效的I²S输入立体声通道音频功率放大器，在8Ω BTL扬声器负载下可提供2x20W功率。它的功率效率超过90%，无需散热片。内置的防噗声功能可在各种场景下降低扬声器的噗声。内置保护电路可提供过温、过流、过压和欠压保护，并报告错误状态。 RT9114B是一款I²S设备，所有时钟均来自外部源。它支持主模式和从模式，输入采样率范围宽，从8kHz到96kHz。一个完全可编程的数据路径将这些通道路由到内部扬声器驱动器。 RT9114B具有三频段DRC和灵活的多频段双二阶滤波器，用于防削波、功率限制和扬声器均衡。

商品特性

宽输入电源范围：8V至26.4V
在20V、8Ω BTL负载下输出2x20W
在12V、8Ω BTL负载下输出2x9W
支持立体声通道输出
采样频率从8kHz到96kHz
用于BTL BD调制的内置防噗声功能
用于扬声器均衡的>±4个可编程双二阶滤波器
DRC滤波器的可编程系数，支持多压缩比
内置直流阻隔滤波器
保护功能：欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）、过温保护（OTP）和直流保护（DCP）
无滤波器应用
VQFN-28L热增强封装
符合RoHS标准且无卤素

应用领域

液晶电视
显示器
家庭音频
娱乐设备
电子音乐设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~26.4V
	输出电压	-
	输出电流	-
	开关频率	300kHz~500kHz
	工作温度	-40℃~+85℃
