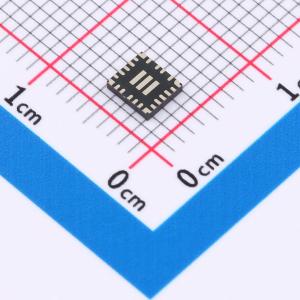

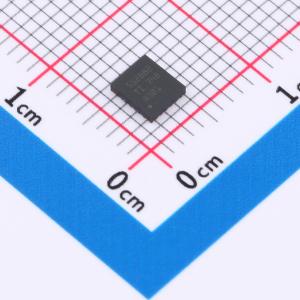

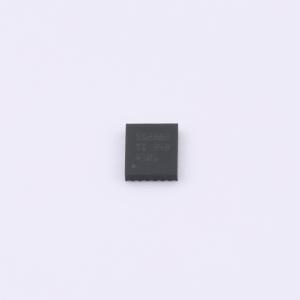

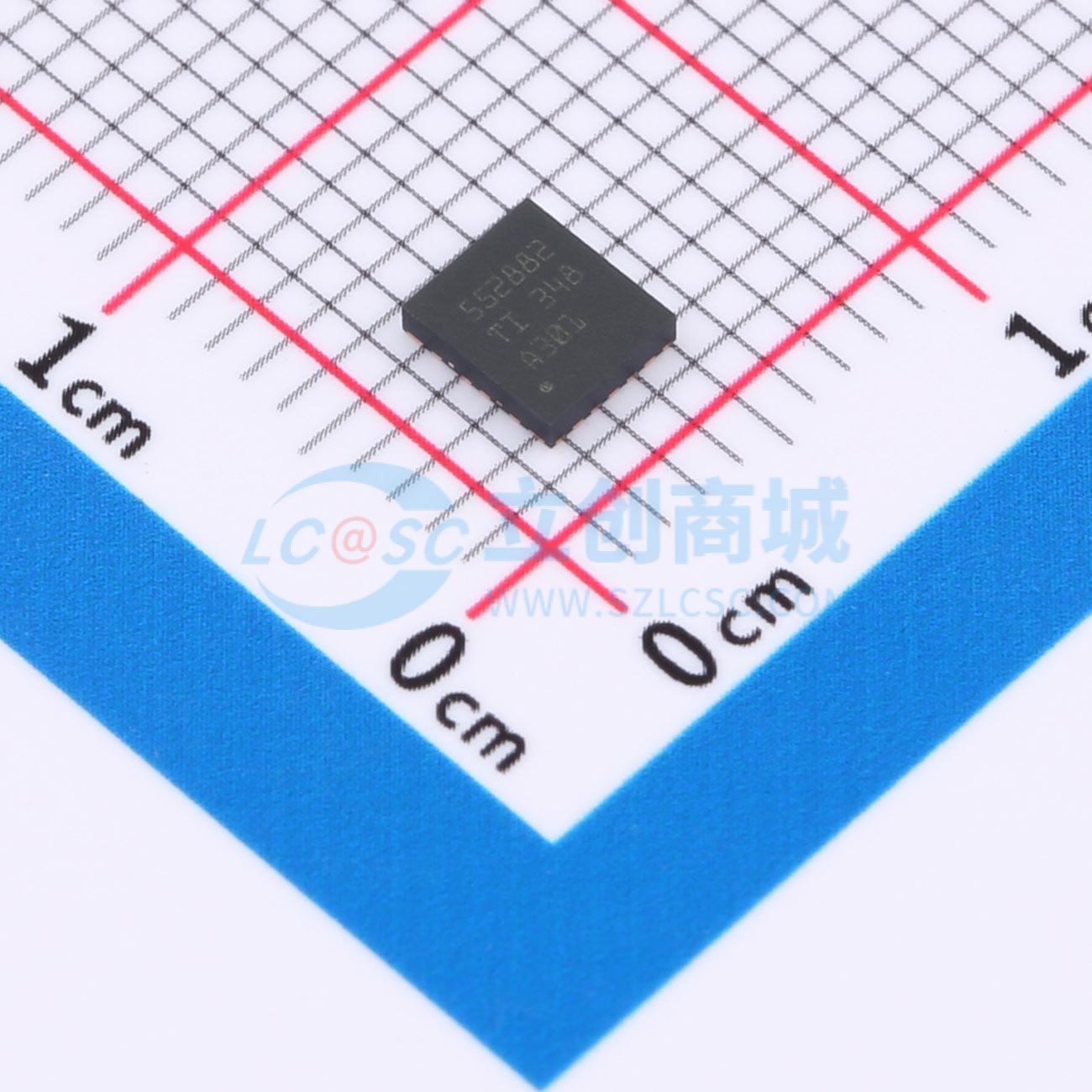

温馨提醒：图片仅供参考，商品以实物为准

TPS552882RPMR

升降压型 16A 2.7V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS552882是一款16A同步四开关升降压转换器,能够调节输出电压高于、低于或等于输入电压。它支持2.7V到36V的宽输入电压范围和0.8V到22V的宽输出电压范围。该转换器采用平均电流模式控制方案,具有高效率和丰富的保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS552882RPMR
商品编号: C3188898
商品封装: VQFN-26-HR(4x3.5)
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；线缆补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；可调限流；打嗝限流

商品概述

TPS552882 是一款同步四开关降压/升压转换器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。TPS552882 在 2.7V 至 36V 的宽输入电压范围内工作，可输出 0.8V 至 22V 电压以支持各种不同的应用。TPS552882 集成了两个 16A MOSFET，其中的升压桥臂可实现解决方案尺寸和效率间的平衡。TPS552882 使用外部电阻分压器，通过 1.2V 内部基准电压来设置输出电压。TPS552882 能够通过 12V 输入电压提供 100W 的功率。TPS552882 采用平均电流模式控制方案。开关频率可通过外部电阻在 200kHz 至 2.2MHz 之间进行编程，并且可与外部时钟同步。TPS552882 还提供可选的展频，从而更大限度地减少峰值 EMI。TPS552882 提供输出过压保护、平均电感器电流限制、逐周期峰值电流限制和输出短路保护。TPS552882 还通过可选输出电流限制和断续模式保护，在持续过载情况下确保安全运行。TPS552882 可以使用具有高开关频率的小型电感器和小型电容器。它采用 4.0mm × 3.5mm HotRod QFN 封装。

商品特性

宽输入和输出电压范围，输入电压范围:2.7V 至 36V，输出电压范围:0.8V 至 22V
在整个负载范围内具有高效率，VIN = 12V、VOUT = 20V 且 IOUT = 3A 时效率为 97%，支持轻负载状态下的可编程 PFM 和 FPWM 模式
可避免频率干扰和串扰，支持可选的时钟同步，可编程开关频率范围为 200kHz 至 2.2MHz
有助于降低 EMI，支持可选可编程扩展频谱，采用无引线封装
具备丰富的保护特性，包含输出过压保护、利用断续模式实现输出短路保护、热关断保护，可编程平均电感器电流限制高达 16A
可实现小解决方案尺寸，开关频率高达 2.2MHz，采用 4.0mm × 3.5mm HotRod™ QFN 封装
电缆上压降的可调输出电压补偿
感应电阻器的可编程输出电流限制
±5% 精密输出电流监测
±1% 基准电压精度
固定 4ms 软启动时间
可借助 WEBENCH® PowerDesigner 创建定制设计

应用领域

USB PD
集线站
工业 PC
移动电源
显示器
无线充电器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~36V
	输出电压	800mV~22V
	输出电流	16A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)
