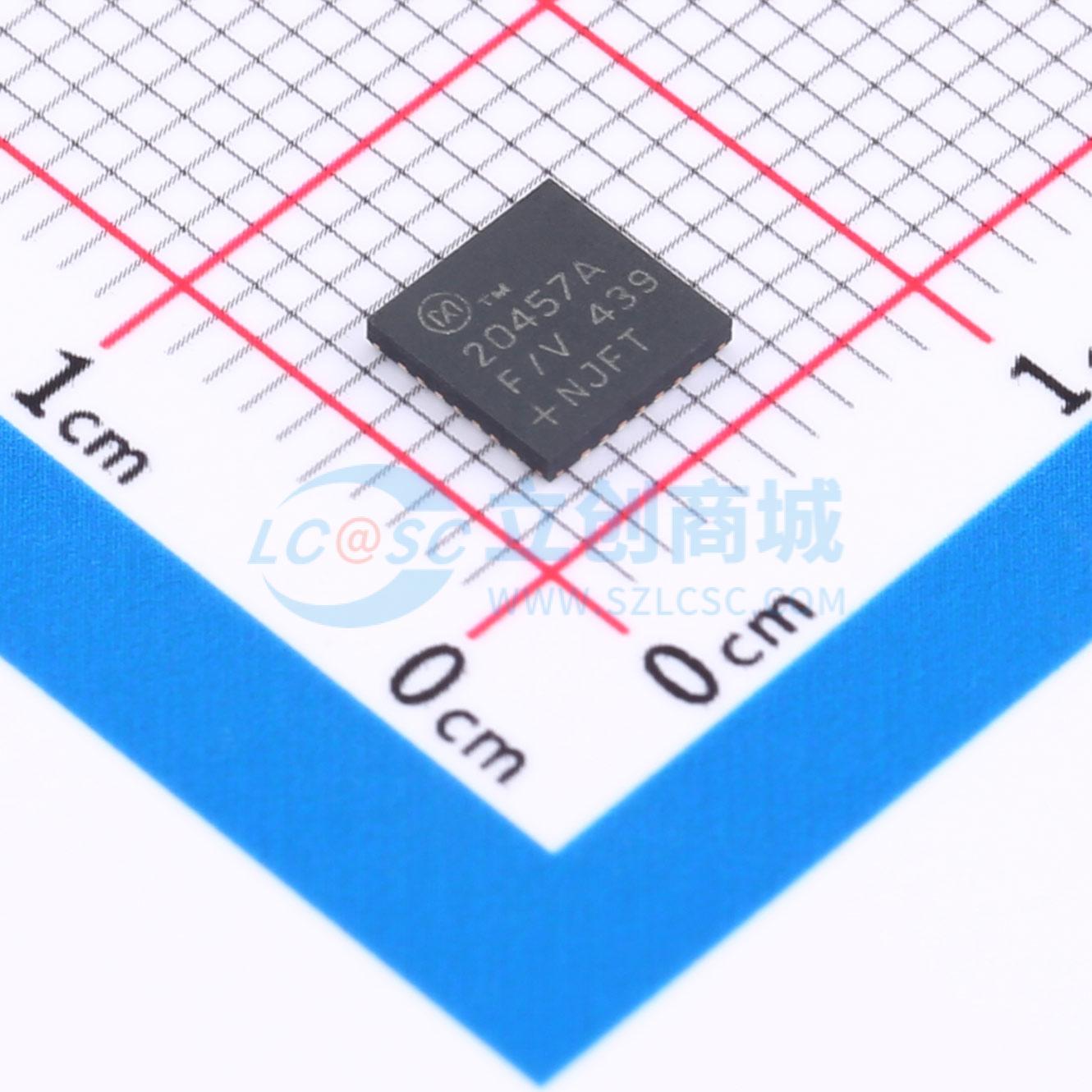

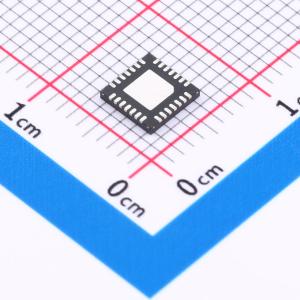

MAX20457ATIF/VY+

适用于汽车应用的高效36V双路同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 36V、3.5A/2A、双路、同步Buck转换器，适用于汽车应用、低Iq双通道Buck提供高度集成和低BOM成本，适用于汽车应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20457ATIF/VY+
商品编号: C3188908
商品封装: TQFN-28(5x5)
包装方式: 托盘
商品毛重: 0.166667克(g)

商品参数

商品概述

MAX20457提供两个汽车级同步降压转换器，固定频率可选2.1MHz或400kHz。这两个高压同步降压转换器以180°异相方式工作。该IC的输入电压范围为3.5V至36V，在压差状态下可通过95%的占空比运行。它适用于中高功率需求、宽输入电压范围的应用，如汽车冷启动或发动机启停工况。高达2.1MHz的高开关频率允许使用小型外部元件，减少输出纹波，并确保无AM频段干扰。开关频率固定在400kHz或2.1MHz。FSYNC输入可编程，可实现三种模式以优化性能：强制固定频率运行、具有超低静态电流的跳周期模式，以及与外部时钟的锁相同步。扩频选项可将EMI干扰降至最低。该IC具备降压转换器的电源正常指示和欠压锁定功能。保护功能包括逐周期电流限制和热关断。MAX20457规定的工作温度范围为-40℃至+125℃的汽车温度范围。

商品特性

满足严格的原始设备制造商（OEM）模块功耗和性能规格
5V降压转换器开启时，电源电流为10μA
3.3V降压转换器开启时，电源电流为8μA
两个降压转换器均开启时，电源电流为10μA
支持冷启动就绪设计
宽输入电源范围为3.5V至36V
EMI降低特性可减少对敏感无线电频段的干扰，同时不牺牲宽输入电压范围
20ns（典型值）的最小导通时间确保在2.1MHz时3.3V输出无跳周期运行
扩频选项
锁相环（PLL）频率同步
集成和散热增强型封装节省电路板空间和成本
两个2.1MHz电流模式转换器，具备强制固定频率和跳周期模式
散热增强型5mm x 5mm、28引脚TQFN EP封装
保护特性提高系统可靠性
电源欠压锁定
过温及短路保护

应用领域

汽车启停系统
仪表盘
分布式直流电源系统
导航和收音机主机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~14V
	输出电流	3.5A；2A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	固定
