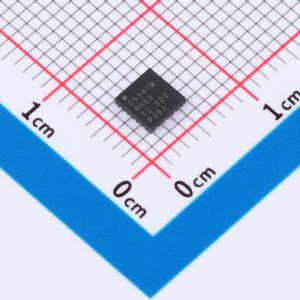

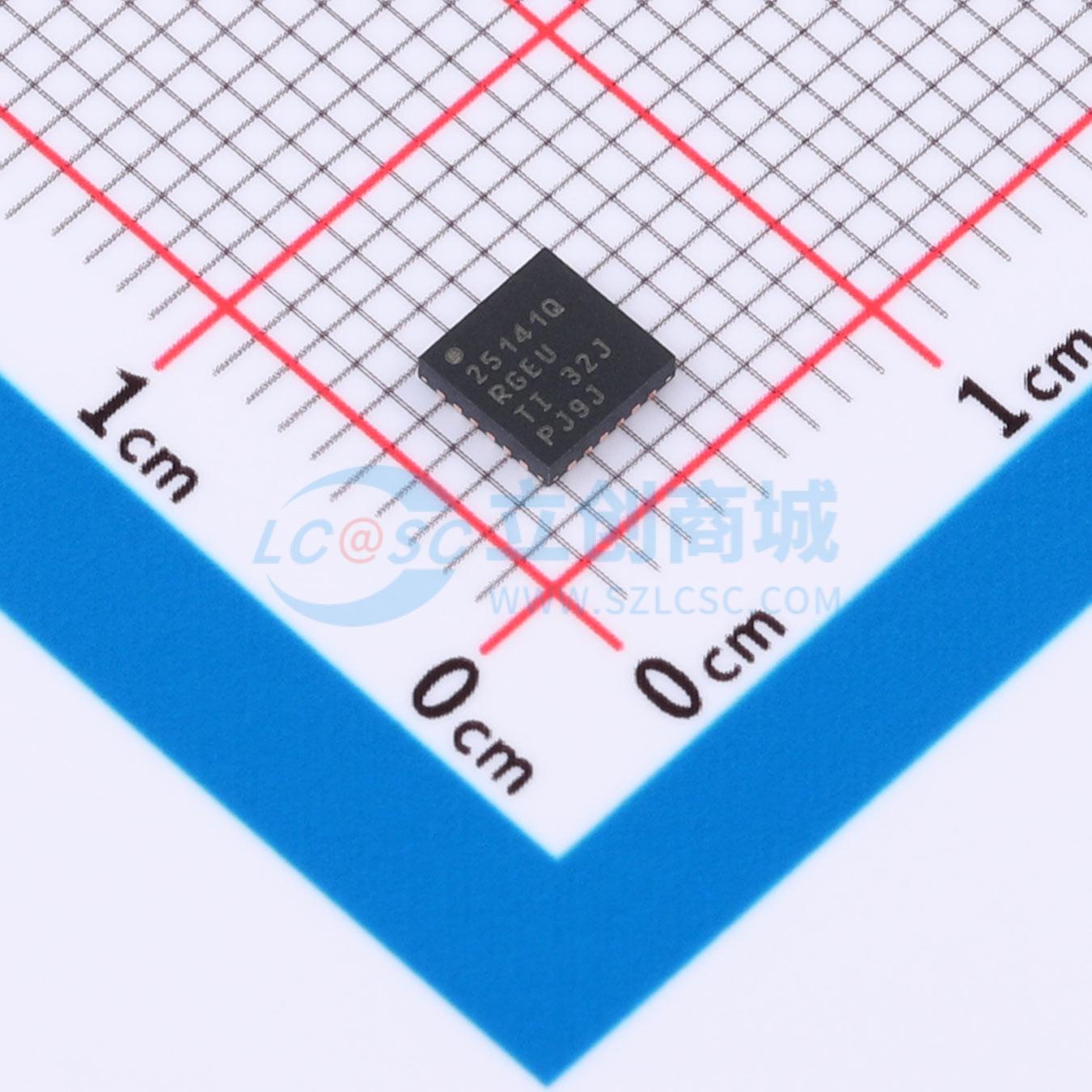

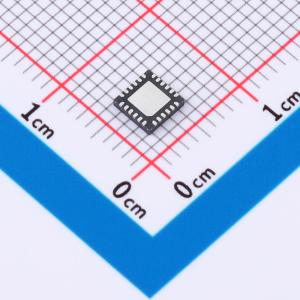

温馨提醒：图片仅供参考，商品以实物为准

LM25141QURGERQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25141-Q1 具备展频频谱的汽车级 2.2MHz 低 IQ 同步降压控制器
品牌名称: TI(德州仪器)
商品型号: LM25141QURGERQ1
商品编号: C3188823
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 6.133333克(g)

商品参数

商品概述

LM25141-Q1 是一款同步降压转换器，适用于高电压宽输入电压降压稳压器应用。控制方法为峰值电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。LM25141-Q1 具有压摆率控制功能，能够轻松满足CISPR 和汽车EMI 要求。 LM25141-Q1 有两种开关频率可选：2.2MHz 和440kHz。栅极驱动器具有压摆率控制功能，可通过调整来降低EMI。在轻负载或无负载条件下，LM25141-Q1 通过以跳周期模式运行来提升低功耗效率。LM25141-Q1 具备能够自动切换至外部偏置电源的高电压偏置稳压器，可以降低来自VIN 的IQ 电流。其他功能包括频率同步、逐周期电流限制、持续过载情况下的间断模式故障保护以及电源正常输出。

商品特性

符合面向汽车应用的AEC-Q100 标准
器件温度等级1：环境工作温度范围为 -40°C 至 +125°C
器件HBM ESD 分类等级2
器件CDM ESD 分类等级C4B
VIN 3.8V 至42V（绝对最大值47V）
输出：固定电压3.3V、5V 或可调电压1.5V 至15V（精度 ±0.8%）
通过改变模拟电压或RT 电阻实现可选频移
符合CISPR 25 / EN 55025 EMI 标准
2.2MHz 或440kHz 固定开关频率，精度为±5%
具有压摆率控制的高侧和低侧栅极驱动器
可选扩展频谱
可选择与外部时钟保持同步
关断模式IQ：10μA（典型值）
低功耗待机模式IQ：35μA（典型值）
限流阈值为75mV，精度为 ±0.9%
外部电阻或DCR 电流感测
输出使能逻辑输入
针对持续过载条件的断续模式
电源正常指示输出
可选二极管仿真或强制PWM
具有可湿性侧面的VQFN - 24 封装
使用LM25141-Q1 并借助WEBENCH 电源设计器创建定制设计

应用领域

信息娱乐系统
仪表板
高级驾驶员辅助系统(ADAS)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~42V
	输出电压	-
	输出电流	-
	开关频率	440kHz；2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
