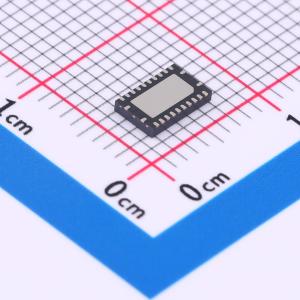

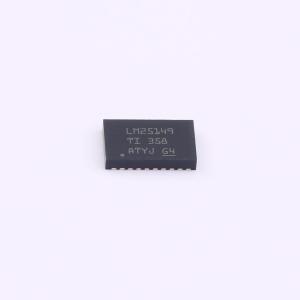

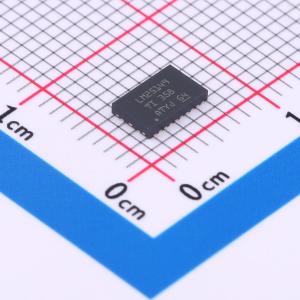

温馨提醒：图片仅供参考，商品以实物为准

LM25149RGYR

具有超低lo和集成式有源EMI滤波器的42V同步降压直流/直流控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25149是一款42V超低lQ同步降压直流/直流控制器,适合高电流单输出应用。该控制器使用峰值电流模控制架构,可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。LM25149可设置为以交错双相模式运行,实现精确的电流共享,适合高电流应用。它可在低至3.5V的Vin和接近100%的占空比（如果需要）下运行。
品牌名称: TI(德州仪器)
商品型号: LM25149RGYR
商品编号: C3188827
商品封装: VQFN-24(5.5x3.5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

LM25149 是一款 42V 超低 IQ 同步降压直流/直流控制器，适合高电流单输出应用。该控制器使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。LM25149 可设置为以交错双相模式运行，实现精确的电流共享，适合高电流应用。它可在低至 3.5V 的 VIN 和接近 100% 的占空比（如果需要）下运行。

LM25149 有两个独特的 EMI 降低特性：有源 EMI 滤波器和双随机展频 (DRSS)。有源 EMI 滤波器可检测直流输入总线上的任何噪声或纹波电压，并注入异相消除信号以减少干扰。DRSS 将低频三角调制与高频随机调制相结合，可分别在低频和高频频带上降低 EMI。此项混合技术符合业界通用的 EMC 测试中指定的多种分辨率带宽 (RBW) 设置。

LM25149 的其他特性包括 150°C 最大工作结温、可在轻负载条件下降低电流消耗的用户可选二极管仿真功能、用于故障报告和输出监控的开漏电源正常标志、精密使能输入、单调启动至预偏置负载、集成 VCC 偏置电源稳压器和自举二极管、3ms 内部软启动时间和带自动恢复功能的热关断保护。

商品特性

提供功能安全可帮助进行功能安全系统设计的文档
两个集成式 EMI 缓解机制：
- 有源 EMI 滤波器，可提高低频下的 EMI 性能
- 可选双随机展频 (DRSS)，可增强低频和高频频带上的 EMI 降低性能
EMI 平均降低了 25dBμV
将外部差分模式输入滤波器尺寸减小了 50% 并降低了系统成本
针对 CISPR 32 B 类要求进行了优化
多功能同步降压直流/直流控制器
宽输入电压范围为 3.5V 至 42V
1% 精度、3.3V/5V/12V 固定电压或 0.8V 至 36V 可调输出电压
150°C 最大结温
关断模式电流：2.3μA
空载睡眠电流：9.5μA
最多可堆叠两个相位
先进的压降（含频率折返）
开关频率范围为 100kHz 至 2.2MHz
同步输入和同步输出功能
固有保护特性，可实现稳健的设计：
- 内部断续模式过流保护
- 使能和 PGOOD 功能
- VCC、VDDA 和栅极驱动 UVLO 保护
- 内部或外部环路补偿
- 具有迟滞功能的热关断保护
使用 LM25149 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

楼宇自动化
工业运输
无线基础设施
测试和测量

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~42V
	输出电压	800mV~36V
	输出电流	-
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9.5uA
	开关管(内置/外置)	外置
	输出类型	可调
