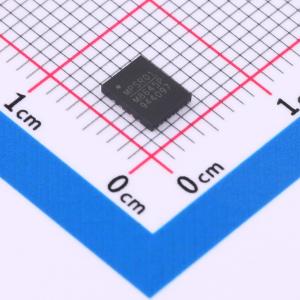

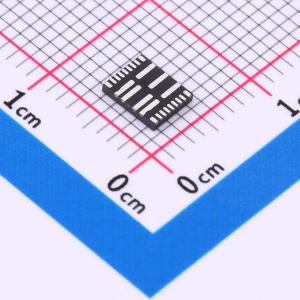

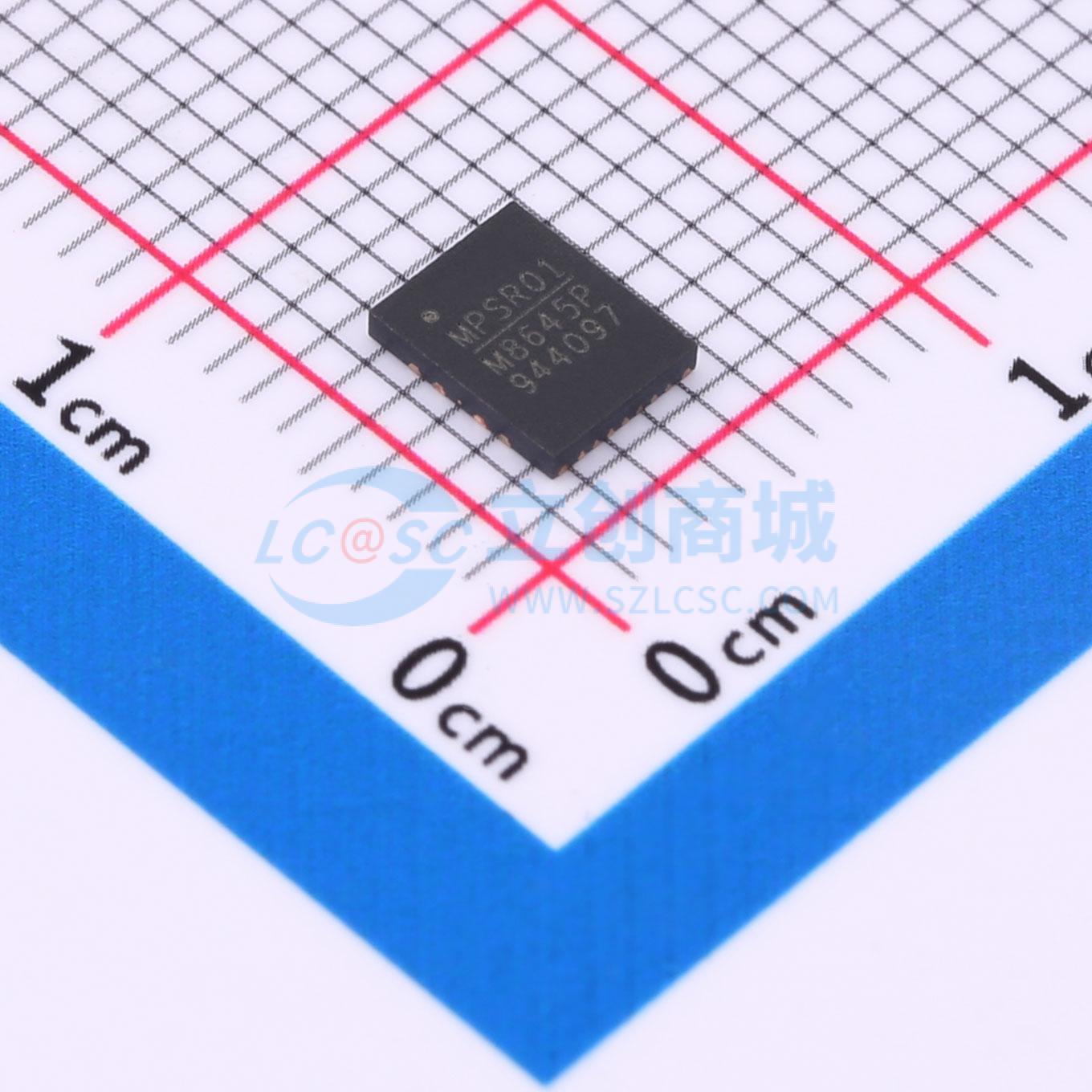

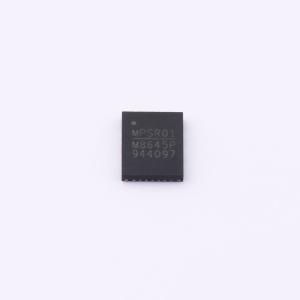

MPQ8645PGVT-0000-Z

16V, 30A, 同步降压转换器，带PMBus

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，MPQ8645P是一款完全集成的、PMBus兼容的高频率同步降压转换器。它提供了一个非常紧凑的解决方案,每相可实现高达30A的输出电流,具有出色的负载和线路调节性能。该器件采用多相恒定导通时间（MCOT）控制,提供快速瞬态响应,并简化了环路稳定。内置多种保护功能,包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。
品牌名称: MPS(芯源)
商品型号: MPQ8645PGVT-0000-Z
商品编号: C3188859
商品封装: TQFN-25(4x5)
包装方式: 编带
商品毛重: 0.33克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ8645P 是一款完全集成的、兼容 PMBus 的高频同步降压转换器。MPQ8645P 提供了一种非常紧凑的解决方案，每相输出电流可达 30A，在宽输入电源范围内具有出色的负载和线性调节能力。MPQ8645P 在宽输出电流负载范围内高效运行。 PMBus 接口可实现转换器配置和关键参数监控。 MPQ8645P 采用了 MPS 专有的多相恒定导通时间 (MCOT) 控制技术，可提供快速瞬态响应并简化环路稳定。MCOT 方案还允许多个 MPQ8645P 器件并联连接，在大电流应用中实现出色的均流和相位交错。完全集成的保护功能包括过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和过温保护 (OTP)。 MPQ8645P 仅需少量易于获取的标准外部元件，采用 TQFN - 25 (4mmx5mm) 封装。

商品特性

符合 PMBus 1.3 标准
可扩展多相操作：外部 3.3V VCC 偏置时为 3.1V 至 16V；内部偏置或外部 3.3V VCC 偏置时为 4V 至 16V；每相连续输出电流 30A
低 RDS(ON) 集成功率 MOSFET
无损且精确的片上电流检测
自适应 COT 实现超快瞬态响应
使用零 ESR 输出电容时保持稳定
在 0℃ 至 70℃ 结温范围内参考电压精度为 0.5%
输出电压真远端检测
输出电压可在 0.4V 至 0.9×VIN 范围内调节，最大输出电压 5.5V；输出电压/电流、输入电压和结温报告
内置 MTP 用于存储通过 PMBus 编程的自定义配置
- 输出电压
- 输出电流限制
- 脉冲跳跃或强制 CCM 操作模式选择
- 软启动时间
- 开关频率可选 400kHz、600kHz、800kHz 或 1000kHz
- OCP、OVP 和 OTP 的打嗝或锁存关断模式选择
- 斜坡补偿
采用 TQFN - 25 (4mmx5mm) 封装

应用领域

电信和网络系统
基站
服务器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	600mV~5.5V
	输出电流	30A
	开关频率	400kHz；600kHz；800kHz；1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	可调
