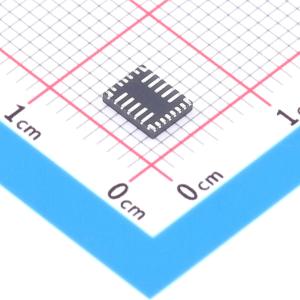

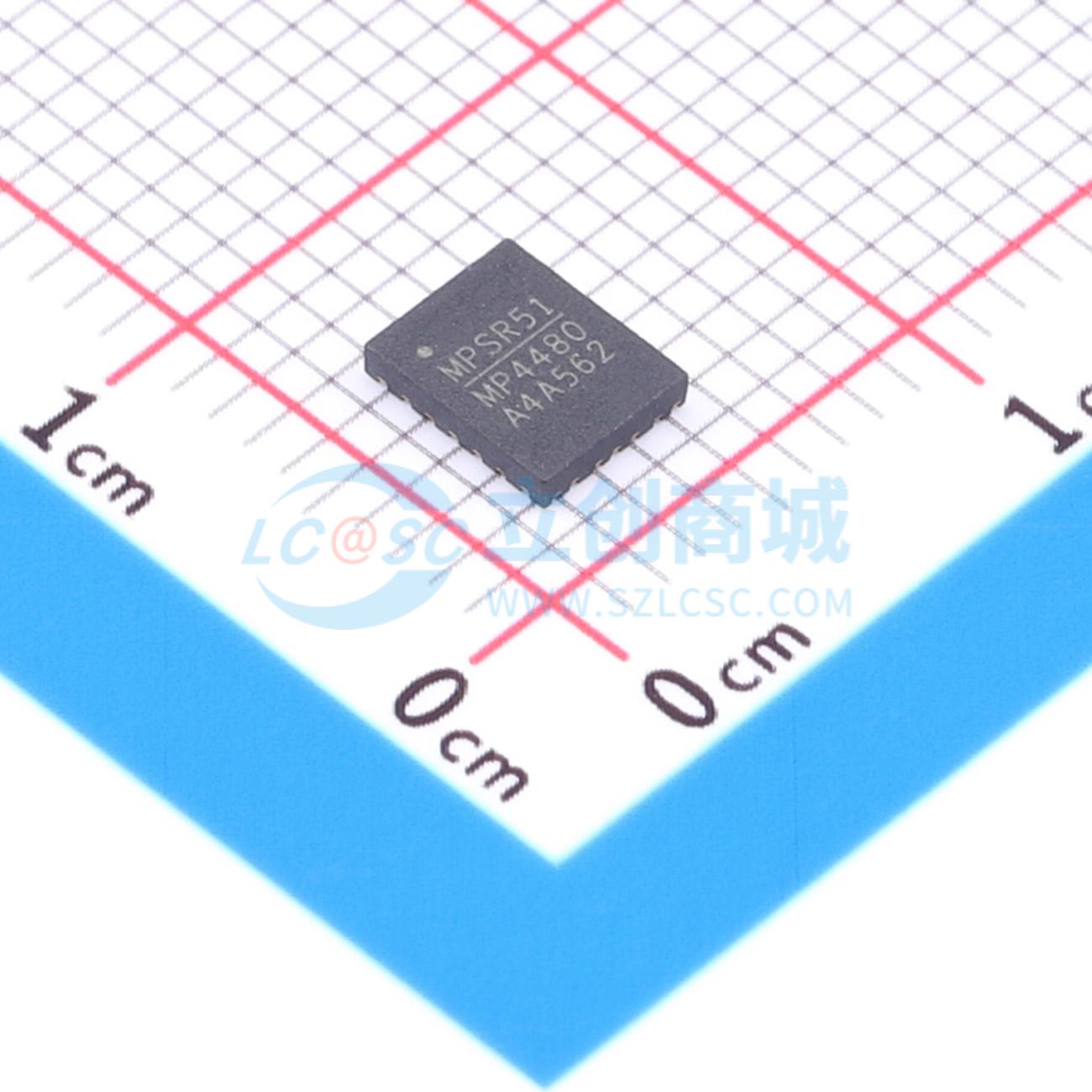

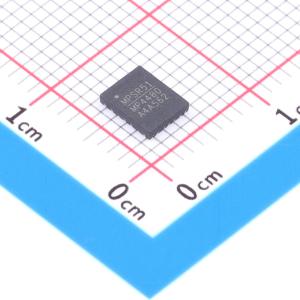

MPQ4480GV-AEC1-Z

6A，36V同步降压转换器，适用于汽车应用，AEC-Q100认证

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，MPQ4480是一款高频率、4.2V至36V输入电压范围的同步整流降压开关模式转换器。它在宽输入电压范围内实现6A输出电流,具有出色的负载和线路调节性能。内置低RDS(on)的内部功率MOSFET,开关频率可调（235kHz至2.2MHz）,具备多种保护功能,包括过流保护、过压保护和热关断保护。该器件采用QFN-25 (4mmx5mm)封装,符合AEC-Q100标准。
品牌名称: MPS(芯源)
商品型号: MPQ4480GV-AEC1-Z
商品编号: C3188857
商品封装: QFN-25(4x5)
包装方式: 编带
商品毛重: 0.15克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ4480 是一款高频、同步整流、降压型开关模式转换器。它能在较宽的输入电源范围内实现 6A 的输出电流，并在该输入电源范围内具备出色的负载和线性调节能力。MPQ4480 具备同步模式操作，可在整个输出负载范围内实现更高的效率。故障状态保护功能包括打嗝式限流、过压保护 (OVP) 和热关断 (TSD)。MPQ4480 仅需少量易于获取的标准外部元件。MPQ4480 采用 QFN - 25 (4mmx5mm) 封装。

商品特性

4.2V 至 36V 工作输入电压范围，6A 输出电流
内部自动使能 (EN) 上拉- 20mΩ/15mΩ 低导通电阻 (RDS(ON)) 内部降压功率 MOSFET
集成 4mΩ 接地检测电阻- 频率可调 (235kHz 至 2.2MHz)
恒流 (CC) 输出电流限制，3 级可调，2.75A/3.75A/7.5A
强制脉宽调制 (PWM) 模式- 频率同步范围为 300kHz 至 2.1MHz（建议：同步占空比 <25%）
具备 450kHz 开关频率 (fSW) 的扩频选项
使能 (EN) 关断放电功能- 低压差模式
电池对地短路保护- 驱动器输出过压保护
可调线性压降补偿- 支持 1V 至 20V 输出可调
采用带可焊侧翼的 QFN - 25 (4mmx5mm) 封装- 符合 AEC - Q100 1 级标准

应用领域

汽车信息娱乐系统
汽车 USB 集线器
无线充电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~36V
	输出电压	1V~20V
	输出电流	6A
	开关频率	235kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
