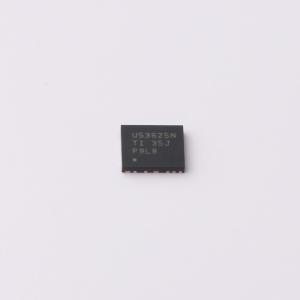

LM53625NQURNLRQ1

2.5A或3.5A、36V同步2.1MHz降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM53625-Q1 2.5A、36V 同步、2.1MHz、汽车类降压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: LM53625NQURNLRQ1
商品编号: C3188731

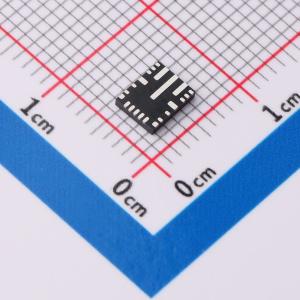

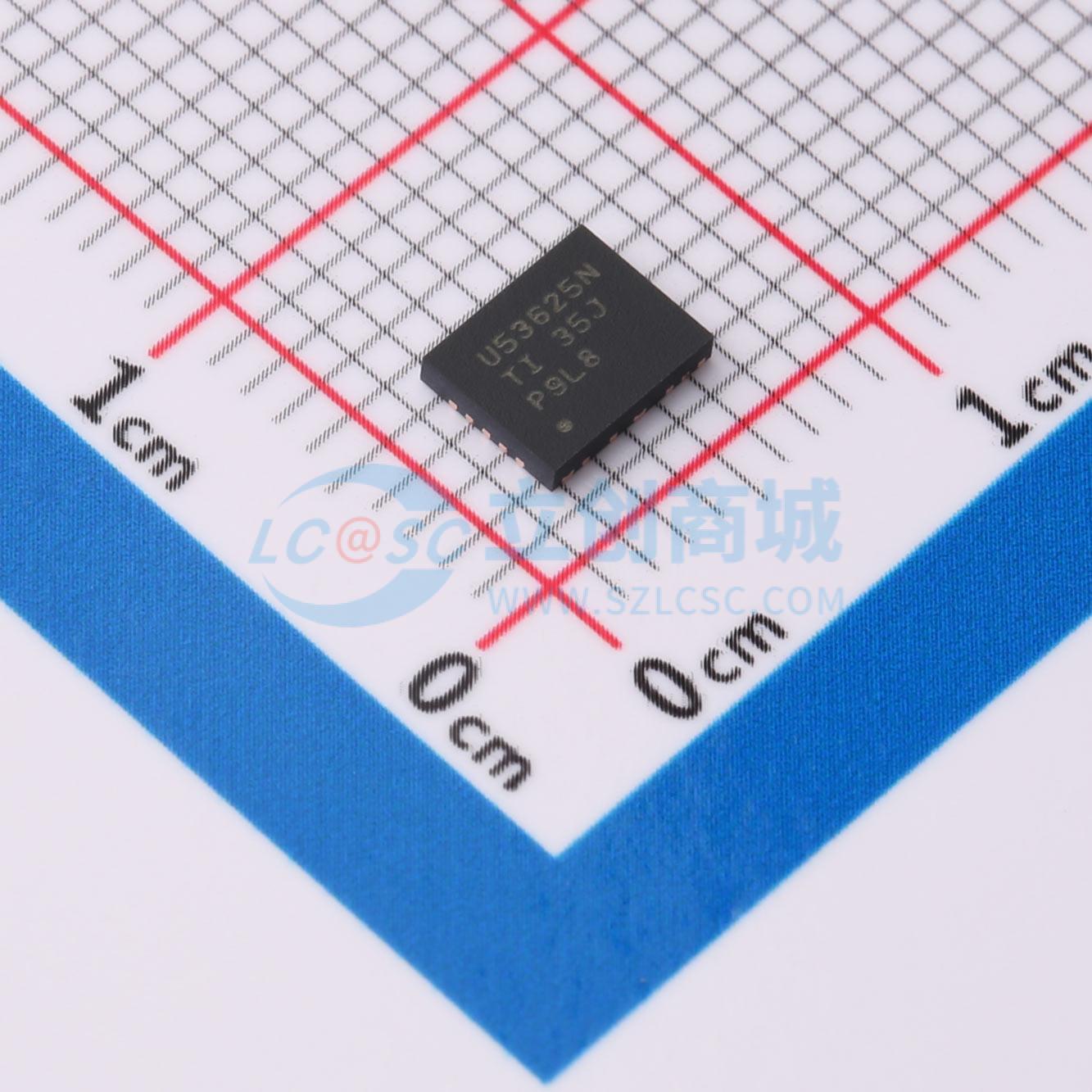

商品封装: VQFN-22-HR(5x4)
包装方式: 编带
商品毛重: 1.02克(g)

商品参数

商品概述

LM53625-Q1/LM53635-Q1 同步降压稳压器针对汽车应用进行了优化，能够提供 5V、3.3V 的输出电压或可调输出电压。可利用高级高速电路，在 2.1MHz 的固定频率下通过 18V 输入产生 3.3V 的稳压输出。采用创新型架构，在输入电压仅为 3.55V 时也可提供 3.3V 稳压输出。器件的输入电压高达 36V，容许的瞬态电压高达 42V，因此简化了输入浪涌保护设计。采用通过汽车认证的 Hotrod QFN 可湿性侧面封装，可降低寄生电感和电阻，同时可提高效率、更大限度减小开关节点振铃，并大幅降低电磁干扰 (EMI)。开漏复位输出具有内置的滤波和延迟功能，可提供正确的系统状态指示。凭借这一特性，器件无需使用附加监控元件，这节省了成本和电路板空间。器件可在 PWM 和 PFM 两种模式之间无缝切换，并且低静态电流（3.3V 选项仅为 15μA）确保了其在所有负载条件下均可展现高效率和出色的瞬态响应。

商品特性

符合 AEC-Q100 汽车标准
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
器件 HBM 分类等级 2
器件 CDM 分类等级 C6
-40°C 至 +150°C 结温范围
空载条件下具有 15μA 静态电流（典型值）和 3.3V 输出
具有或不具有可湿性侧面以及 0.6mm VIN 间距的 5.0mm×4.0mm OFN 封装
低 EMI 和开关噪声
展频选项
外部频率同步
具有内部滤波器和 3ms 释放计时器的 RESET 输出
引脚可选强制 PWM 模式
内置补偿、软启动、电流限制、热关断和 UVLO
在 3.5A、105°C TA 条件下具有 0.6V 压降
±1% 输出电压容差（TJ 为 -40°C 至 125°C）
提供 5V、3.3V 固定输出或可调输出

应用领域

远程信息处理
音响主机
仪表组
电池供电型应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.9V~36V
	输出电压	3.3V
	输出电流	2.5A
	开关频率	2.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
