LT8644SIV#TRMPBF

8V、16A同步降压型Silent Switcher 2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8644S同步降压稳压器采用第二代 Silent Switcher 架构，旨在最大程度降低 EMI 辐射，同时在高开关频率下实现高效率。这包括集成旁路电容，以优化内部所有快速电流环路，并通过消除布局敏感性轻松实现所宣称的 EMI 性能。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案尺寸
品牌名称: ADI(亚德诺)
商品型号: LT8644SIV#TRMPBF
商品编号: C3188757

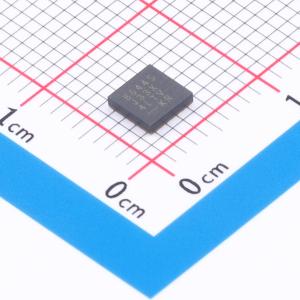

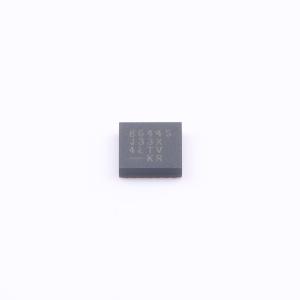

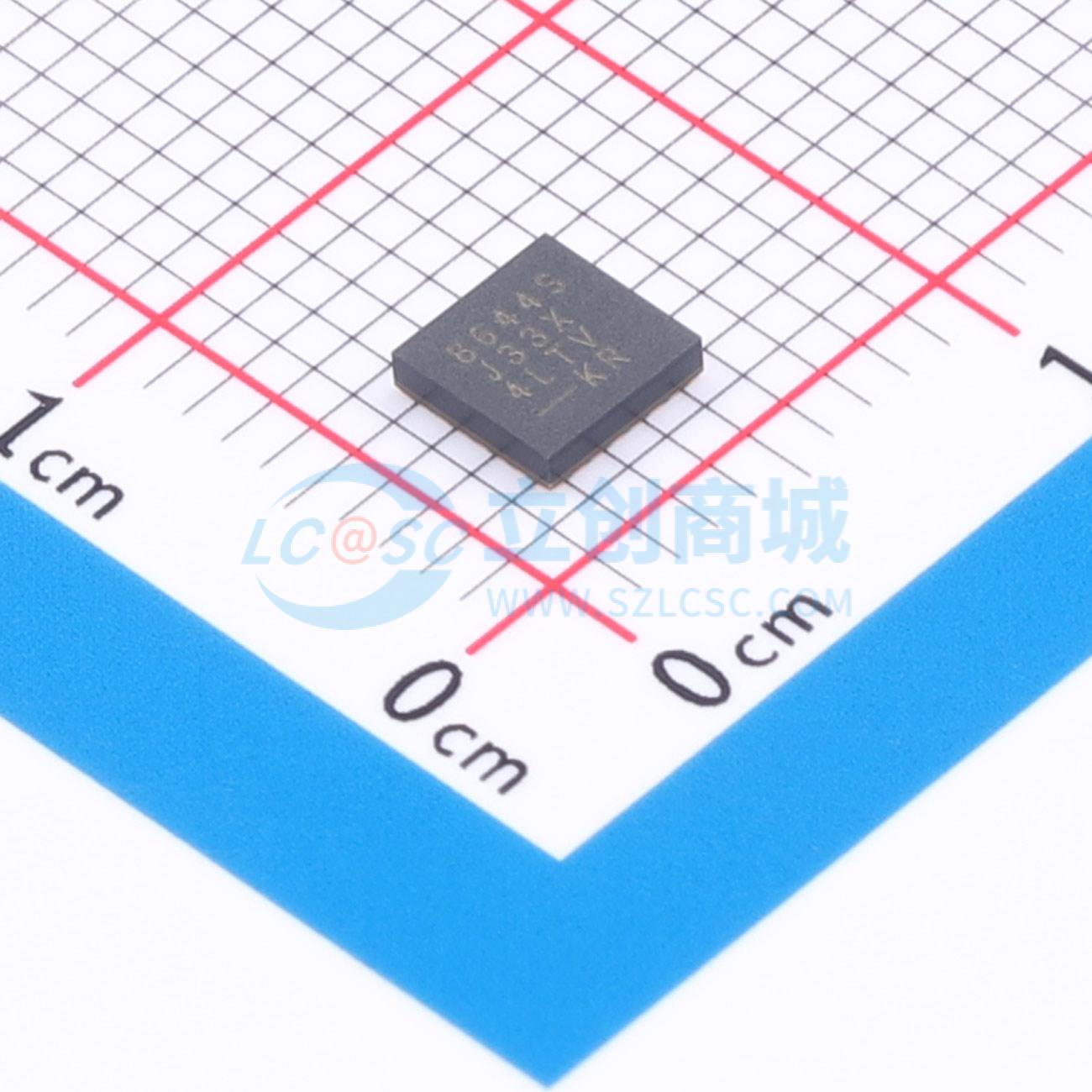

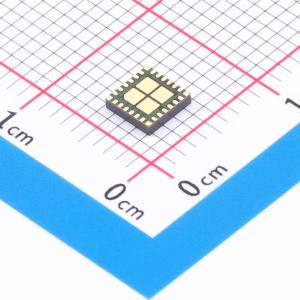

商品封装: LQFN-24(4x4)
包装方式: 编带
商品毛重: 0.186854克(g)

商品参数

商品概述

LT8644S同步降压稳压器采用第二代Silent Switcher架构，旨在最大程度降低EMI辐射，同时在高开关频率下实现高效率。这包括集成旁路电容，以优化内部所有快速电流环路，并通过消除布局敏感性轻松实现所宣称的EMI性能。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案尺寸。具有20ns最短导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。通过V0引脚进行外部补偿可实现快速瞬态响应。多相（PolyPhase）操作允许多个LT8644S稳压器以交错相移方式运行，以提供更大输出电流。突发模式（Burst Mode）操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，或者扩频操作可进一步降低EMI辐射。通过SS引脚可实现软启动和跟踪功能，并且可使用EN/UV引脚设置精确的输入电压欠压锁定（UVLO）阈值。

商品特性

Silent Switcher架构
任何PCB上的超低EMI辐射
内部旁路电容可降低辐射EMI
可选扩频调制
高频下的高效率
在2MHz、3.3VIN至1.2VOUT时效率高达94%
在2MHz、5VIN至1.2VOUT时效率高达93%
PVIN范围：1.5V至8V，SVIN范围：2.7V至8V
VOUT范围：0.6V至VIN
参考精度：全温度范围内±0.8%
多相（PolyPhase）操作：最多12相
带外部补偿的快速瞬态响应
强制连续模式操作
低静态电流突发模式操作
180µA静态电流，5VIN至1.2VOUT调节，输出纹波<10mVPP
快速最短开关导通时间：20ns
可调且可同步：300kHz至3.5MHz
输出软启动和电源正常指示
小型24引脚4mmx4mm LQFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车和工业电源
通用降压转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~8V
	输出电压	600mV~8V
	输出电流	16A
	开关频率	300kHz~3.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	180uA
	开关管(内置/外置)	内置
	输出类型	可调
