温馨提醒：图片仅供参考，商品以实物为准

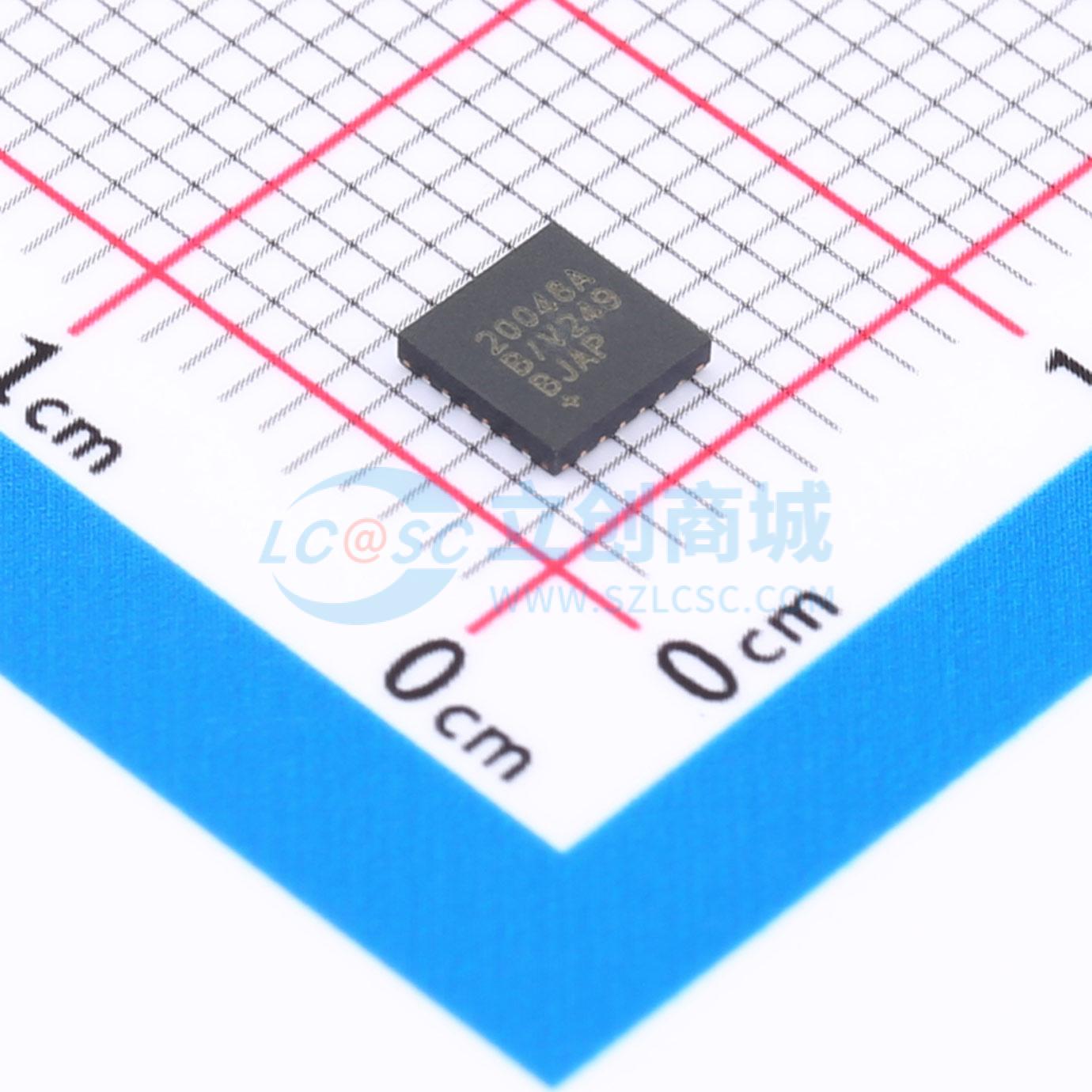

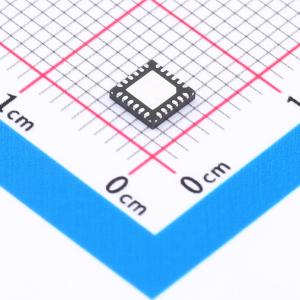

MAX20048ATGB/VY+
2V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车应用、40V、55μA IQ、2.2MHz、H桥、升/降压控制器、业界IQ最低的升/降压控制器，具有业界最佳的瞬态响应
- 商品型号
- MAX20048ATGB/VY+
- 商品编号
- C3188768
- 商品封装
- TQFN-24-SW(4x4)
- 包装方式
- 袋装
- 商品毛重
- 0.094克(g)
商品参数
参数完善中
商品概述
MAx20048 是一种电流模式升降压控制器。在无负载时仅消耗55μA的静态电流，可在4.5V至36V的输入电压范围内工作。一旦满足启动条件，可以在2V至36V的扩展输入电压范围内工作。开关频率可通过电阻编程从220kHz到2.2MHz，并可以同步到外部时钟。
的输出电压可设置为固定的5V或可调范围从4V到25V。宽输入电压范围以及在电池瞬态期间保持恒定输出电压的能力，使得非常适合汽车应用。在轻负载应用中，逻辑输入（FSYNC）允许器件在跳周期模式下运行以降低电流消耗，或者在固定频率、强制PWM模式下运行以消除频率变化并帮助最小化EMI。保护特性包括逐周期电流限制，在持续过载时进入打嗝模式，输入欠压锁定（UVLO），输出过压保护，以及具有自动恢复功能的热关断。
MAx20048 采用小型4mm x 4mm 24引脚TQFN-EP SW封装。它符合严格的汽车质量和可靠性要求，VIN工作范围为2V至36V，允许在冷启动条件下工作，并能承受高达40V的输入瞬态。EN引脚兼容+3.3V至+40V，温度范围为-40℃至+125℃。通过了AEQ-100认证。
MAx20048 提供了高效的解决方案，体积小巧，具有跳周期模式以实现低功耗高效运行，固定5V输出电压，以及可调4V至25V输出电压。高开关频率允许使用小型外部元件，而4mm x 4mm 24引脚SWTQFN封装有助于设计者满足严格的OEM电流要求。
应用领域
- 信息娱乐系统
- 车身电子
- 启停系统
- 负载点电源供应
- USB电源传输
