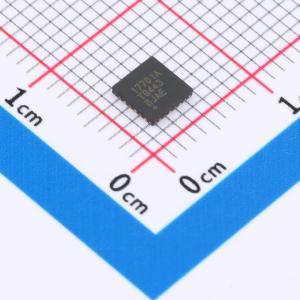

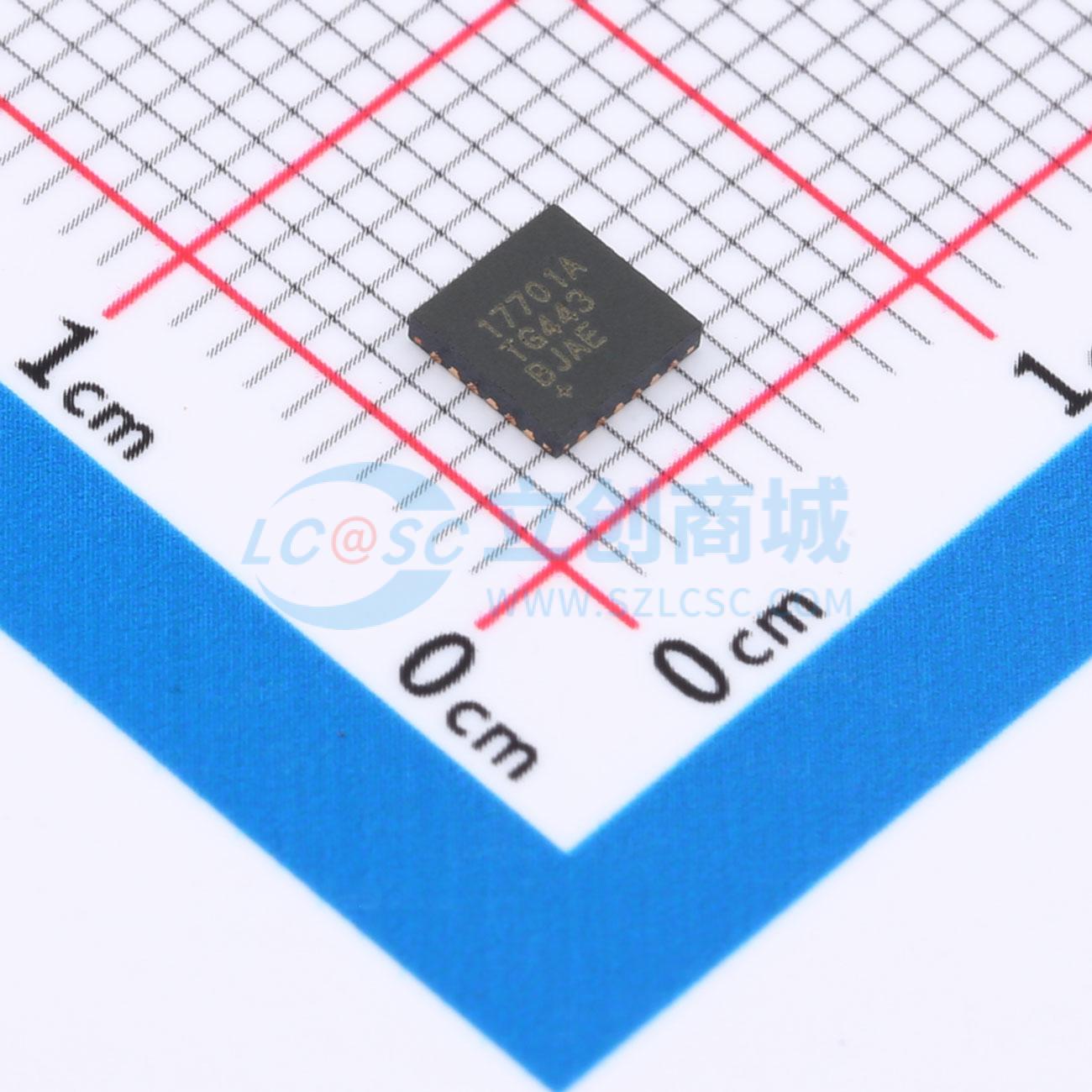

温馨提醒：图片仅供参考，商品以实物为准

MAX17701ATG+

4.5V至60V同步降压超级电容器充电控制器

描述: MAX17701是一款高效率、高压、同步降压超级电容器充电控制器,支持4.5V到60V的输入电压范围,提供±4%的充电电流调节精度。该控制器在-40°C到+125°C的工业温度范围内工作,支持可编程的恒流模式充电电流和可调的输出电压范围。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17701ATG+
商品编号: C3188809
商品封装: TQFN-24-EP(4x4)
包装方式: 托盘
商品毛重: 0.07克(g)

商品参数

商品概述

喜马拉雅系列电压调节器IC、电源模块和充电器可实现更凉爽、更小巧、更简单的电源解决方案。MAX17701是一款高效、高压的喜马拉雅同步降压超级电容器充电控制器，设计用于在4.5V至60V的输入电压范围内工作。MAX17701可在-40℃至+125℃的工业温度范围内工作，并以±4%的精确恒定电流为超级电容器充电。超级电容器充电完成后，该器件可将空载输出电压调节至±1%的精度。输出电压可在1.25V至（VDCIN - 2.1V）范围内进行编程。 MAX17701超级电容器充电控制器旨在为需要备用储能且具备精确充电能力的应用提供全面的解决方案。该器件使用外部nMOSFET提供输入电源侧短路保护，从而防止超级电容器放电。 MAX17701具备安全定时器（TMR）功能，可设置允许的最大恒定电流（CC）模式充电时间。该器件还配备一个未连接的比较器，可用于检测输出过压事件（OVI），防止超级电容器过充。MAX17701采用带裸露焊盘的24引脚4mm x 4mm TQFN封装。

商品特性

针对超级电容器充电进行优化的特性集
±4%的充电电流调节精度
±6%的充电电流监测精度（ISMON）
±1%的电压调节精度
可编程的CC模式充电电流（ILIM）
4.5V至60V的宽输入电压范围
1.25V至（VDCIN - 2.1V）的可调输出电压范围
125kHz至2.2MHz的可调频率，支持外部时钟同步（RT/SYNC）
在恶劣环境条件下可靠运行
输入短路保护（GATEN）
安全定时器功能（TMR）
输出过压保护（OVI）
逐周期过流限制
可编程的EN/UVLO阈值
使用开漏输出（FLG1和FLG2）进行状态输出监测
符合CISPR 32（EN55032）B类传导和辐射发射标准
过温保护
-40℃至+125℃的宽环境工作温度范围 / -40℃至+150℃的结温范围

应用领域

峰值功率输出和能量存储
工业安全备用电源
穿越式应急电源
便携式医疗设备
建筑和家庭自动化备用电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(490个/托盘，最小起订量 1470 个)

个

起订量：1470 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电流	-
	开关频率	125kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
