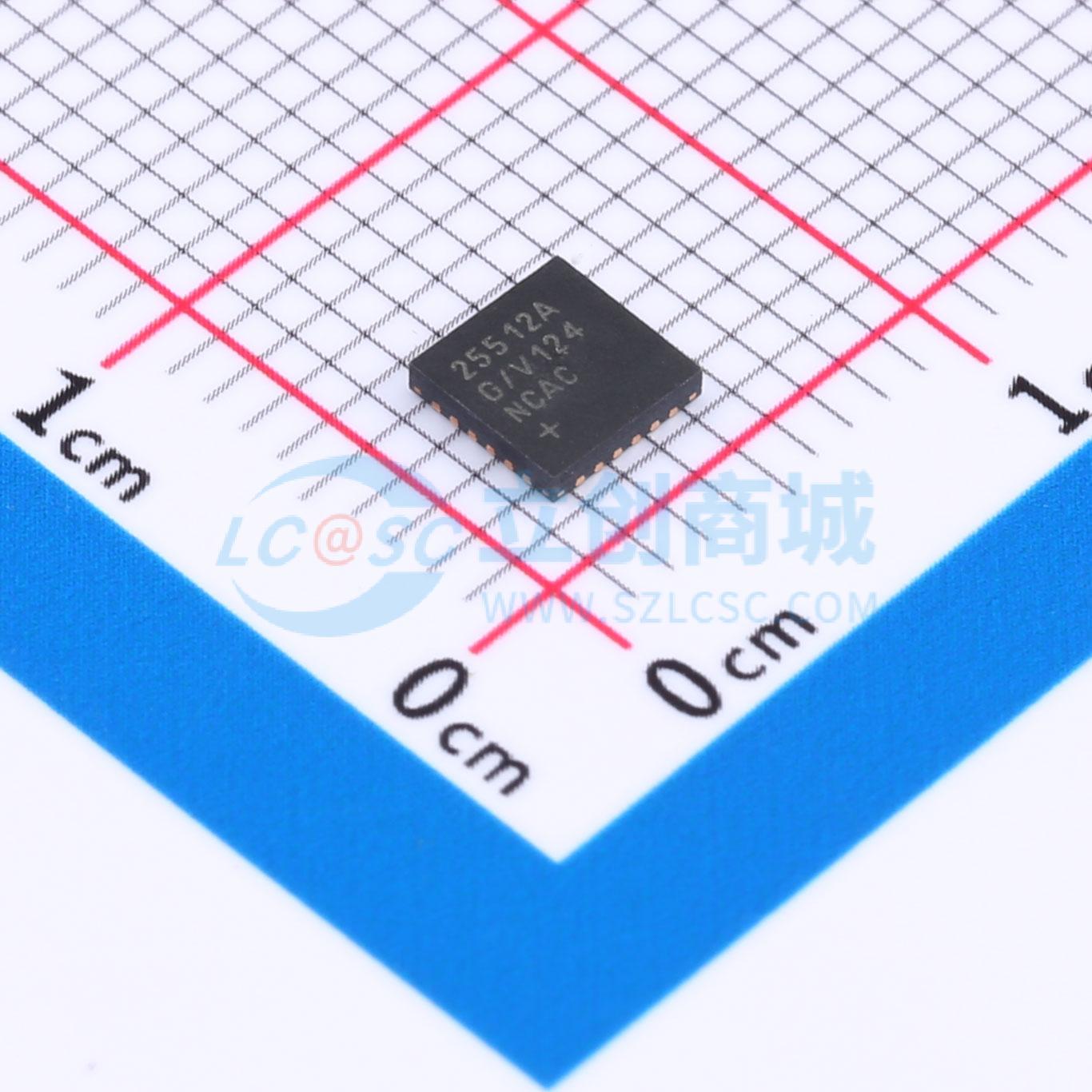

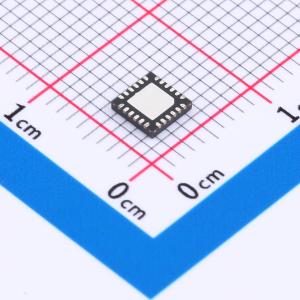

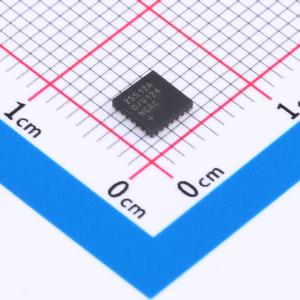

温馨提醒：图片仅供参考，商品以实物为准

MAX25512ATG/V+

I2C控制的4通道低压120mA LED背光驱动器，内置升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 汽车级4通道、低压、120mA LED背光驱动器，集成升压转换器、业界最高效、集成升压转换器的LED驱动器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX25512ATG/V+
商品编号: C3188786
商品封装: TQFN-24(4x4)
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

MAX25512是一款四通道白光LED背光驱动器，集成了电流模式升压转换器，其开关频率范围为400kHz至2.2MHz，并采用了扩频技术。输出通道可选择进行相移，以进一步降低电磁干扰（EMI）。该器件每通道可提供高达120mA的电流，并包含一个用于外部nMOS串联开关的控制输出。启动后，它能够在低至3V的电压下工作。 MAX25512具备I2C接口，可实现灵活的控制和详细的诊断功能。 MAX25512采用紧凑型TQFN封装，工作温度范围为-40℃至+125℃。

商品特性

启动后电池输入低至3V仍可工作
宽升压占空比，支持低输入电压
升压或SEPIC电流模式DC-DC控制器
400kHz至2.2MHz工作频率范围
具备扩频功能
可与外部时钟同步的LED电流吸收器
每串输出电流高达120mA
低OUT_调节电压，实现最佳效率
输出可选相移功能
I2C控制，增强灵活性
200Hz时调光比达16667:1
NTC输入，用于高温时LED电流折返
支持混合调光
内置可编程自动渐变功能
通过I2C和FLTB输出进行详细诊断
检测LED短路或开路
热关断保护
输出欠压保护
紧凑型4mm x 4mm TQFN封装
符合AEC-Q100 1级标准

应用领域

汽车仪表盘
汽车中央信息显示屏
汽车抬头显示系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~36V
	开关频率	400kHz~2.2MHz
	通道数	4
	输出电流	120mA

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
