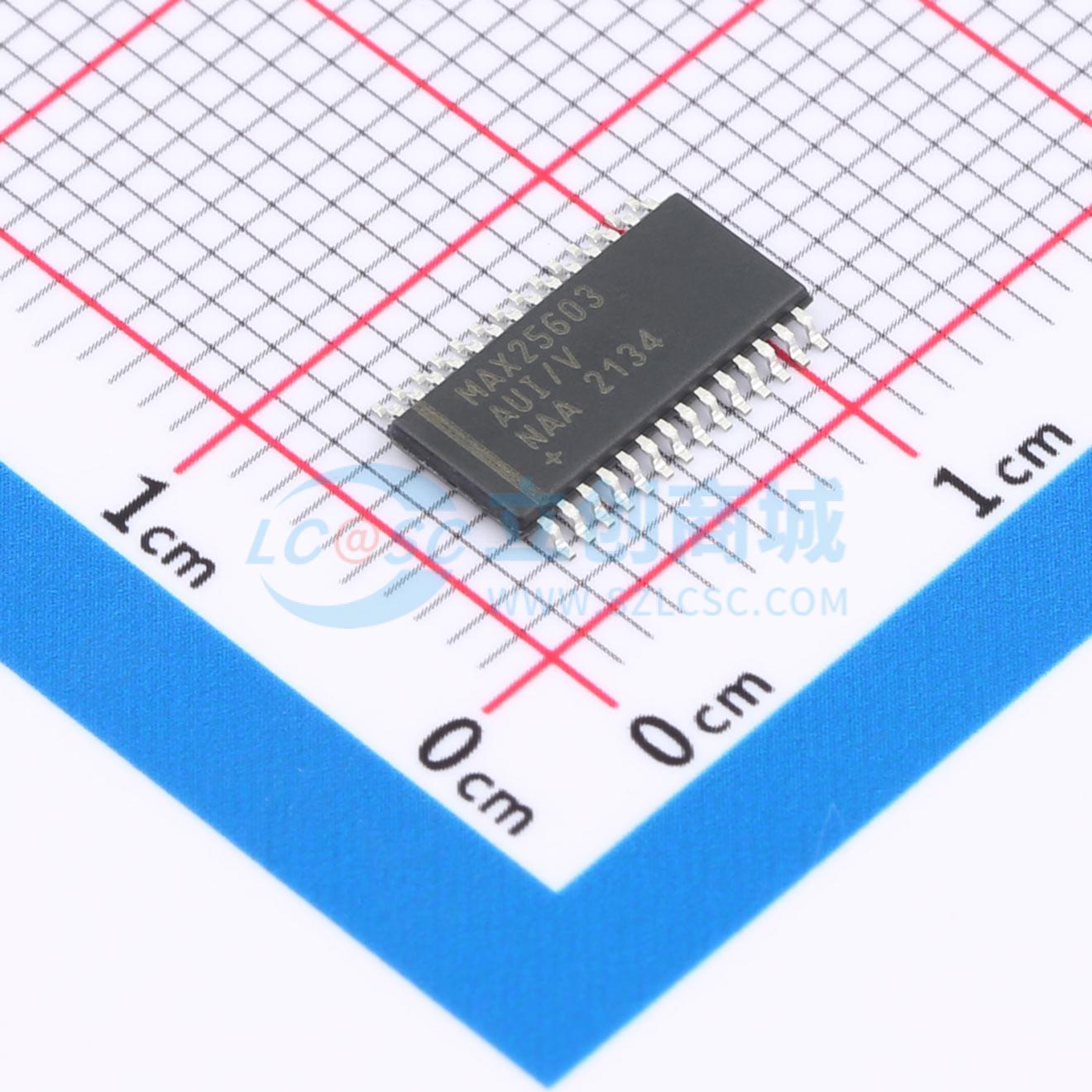

MAX25603AUI/V+

MAX25603是一款适用于多功能汽车组合头灯的同步四开关升降压LED驱动控制器。该控制器可调节LED串电压从0V到60V的LED电流。MAX25603可用作需要高效同步整流的无缝升降压LED驱动器。MAX25603非常适合需要具有PWM调光功能的电流源的大功率应用。

该器件根据输入与输出电压的比例，提供降压、升压和升降压模式之间的无缝切换。MAX25603非常适用于汽车、工业和其他LED照明应用中的LED驱动器。故障标志指示开路LED或热关断状态。该器件使用Analog Devices专有的平均电流模式控制方案，并允许调整200kHz至440kHz的固定频率操作。此外，振荡器内部添加了±6%的三角波扩频，以改善EMI性能。MAX25603在双串应用中提供模拟和数字PWM调光的时间共享功能。单个器件可用于为汽车前大灯的日间行车灯（DRL）、位置灯、远光灯和近光灯供电。MAX25603集成了两个用于PWM调光应用的高端pMOS驱动器，这些应用需要快速上升和下降的LED电流边缘。它还具有强大的输出开路和短路保护，符合AEC标准，适用于汽车应用。

MAX25603使用Analog Devices专有的架构来限制在时间共享模式下的双串应用中切换时的LED电流过冲及其持续时间。在时间共享模式下的多串应用中，通过Analog Devices专有的控制方案，将串之间切换时的LED电流过冲降至最低。

• 汽车组合前灯
