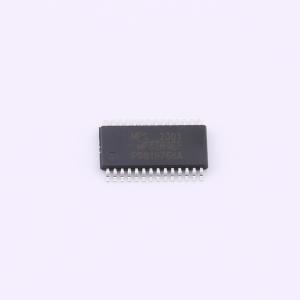

MP3389EF-LF-Z

高效率小尺寸5V至28V输入电压范围的12串WLED平衡驱动器

SMT扩展库PCB免费打样

描述: MP3389是一款用于驱动大型LCD面板背光应用WLED阵列的升压控制器，内置12通道电流源。该芯片采用电流模式、固定频率架构，通过外部频率设定电阻可编程开关频率。它驱动外部MOSFET将输出电压从5V提升至28V输入供电。MP3389调节每个LED串中的电流到由外部电流设定电阻设置的值。内部12个电流源用于实现电流平衡，串间电流匹配精度可达2.5%。其低550mV LED电流源调节电压减少了功率损耗并提高了效率。PWM调光可通过外部PWM输入信号或DC输入信号实现，内部也可生成调光PWM信号，并通过外部设定电容编程调光频率。
品牌名称: MPS(芯源)
商品型号: MP3389EF-LF-Z
商品编号: C3189115
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

	属性	参数值
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	2.5%

商品概述

MP3389是一款用于驱动大型LCD面板背光应用WLED阵列的升压控制器，内置12通道电流源。该芯片采用电流模式、固定频率架构，通过外部频率设定电阻可编程开关频率。它驱动外部MOSFET将输出电压从5V提升至28V输入供电。MP3389调节每个LED串中的电流到由外部电流设定电阻设置的值。内部12个电流源用于实现电流平衡，串间电流匹配精度可达2.5%。其低550mV LED电流源调节电压减少了功率损耗并提高了效率。PWM调光可通过外部PWM输入信号或DC输入信号实现，内部也可生成调光PWM信号，并通过外部设定电容编程调光频率。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~28V
	开关频率	160kHz~650kHz
	通道数	12
	输出电流	60mA
	调光	PWM
