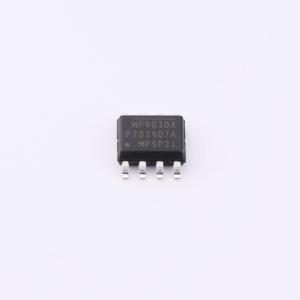

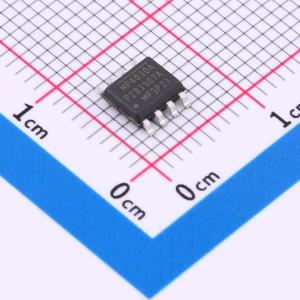

温馨提醒：图片仅供参考，商品以实物为准
MP4030AGS-Z
TRIAC调光、原边控制离线LED控制器带主动PFC
SMT扩展库PCB免费打样
- 描述
- MP4030A是一款具有有源PFC的可控硅调光、原边控制离线式LED照明控制器。它可通过单级转换器为隔离式照明应用输出精确的LED电流。其专有的实电流控制方法可利用原边信息精确控制LED电流。通过省去副边反馈组件和光耦，能显著简化LED照明系统设计。MP4030A实现了功率因数校正，并工作在边界导电模式以降低MOSFET开关损耗。MP4030A的电源引脚集成了充电电路，可实现快速启动，无明显延迟。专有的调光控制扩展了基于可控硅的调光范围。MP4030A具备多种保护功能，包括过压保护（OVP）、短路保护（SCP）、原边过流保护（OCP）、电源引脚欠压锁定（UVLO）和过温保护（OTP）。所有这些不仅简化了电路设计，还极大地提高了系统的可靠性和安全性。所有故障保护均具备自动重启功能。MP4030A采用8引脚SOIC封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4030AGS-Z
- 商品编号
- C3192730
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 11V~27V | |
| 开关频率 | 70kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP4030A是一款具有有源PFC的可控硅调光、原边控制离线式LED照明控制器。它可通过单级转换器为隔离式照明应用输出精确的LED电流。其专有的实电流控制方法可利用原边信息精确控制LED电流。通过省去副边反馈组件和光耦，能显著简化LED照明系统设计。 MP4030A实现了功率因数校正，并工作在边界导电模式以降低MOSFET开关损耗。 MP4030A的电源引脚集成了充电电路，可实现快速启动，无明显延迟。 专有的调光控制扩展了基于可控硅的调光范围。 MP4030A具备多种保护功能，包括过压保护（OVP）、短路保护（SCP）、原边过流保护（OCP）、电源引脚欠压锁定（UVLO）和过温保护（OTP）。所有这些不仅简化了电路设计，还极大地提高了系统的可靠性和安全性。所有故障保护均具备自动重启功能。 MP4030A采用8引脚SOIC封装。
商品特性
- 无需副边反馈电路的原边控制
- 电源引脚内置充电电路，实现快速启动
- 精确的线路和负载调节
- 高功率因数和改善的总谐波失真（THD）
- 无闪烁、相位控制的可控硅调光，调光范围扩展至1%至100%
- 全范围工作在边界导电模式
- 逐周期电流限制
- 原边过流保护
- 过压保护
- 短路保护
- 过温保护
- 采用8引脚SOIC封装
应用领域
- 固态照明，包括：
- 工业和商业照明
- 住宅照明
