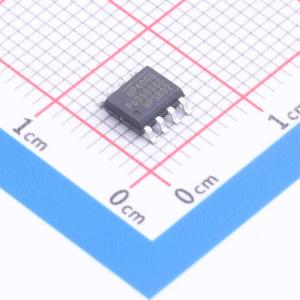

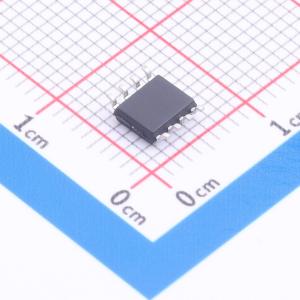

MP4008GS-Z
MP4008GS-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4008GS-Z
- 商品编号
- C3192729
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 2.706克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 9V~28V | |
| 开关频率 | 180kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过压保护(OVP)；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压；SEPIC | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 1.8% |
商品概述
MP4008是一款电流模式控制器，专为驱动高亮度发光二极管（LED）而设计，输入电压范围宽，为9V至28V。它可用于升压和SEPIC拓扑结构。 MP4008采用固定频率架构驱动外部MOSFET，以调节LED电流，该电流通过外部电流检测电阻进行测量。LED电流反馈电压为280mV。开关频率固定为180kHz。逐周期电流限制可通过CS端的检测电阻进行编程。 MP4008采用快速PWM调光方式对LED电流进行调光，具有高调光比。 集成保护功能包括欠压锁定、过压保护、过流保护、LED短路保护、输出短路保护、电感/二极管短路保护和OTP（过温保护）。 MP4008采用SOIC - 8封装。
商品特性
- 恒定电流白光LED驱动器，280mV反馈电压，精度±1.8%
- 9V至28V输入电压
- 电流检测前沿消隐
- 频率固定为180kHz
- 快速PWM调光
- 软启动
- 过压保护
- LED短路保护
- 输出短路保护
- 过流保护
- 电感/二极管短路保护
- VIN欠压锁定
- 热关断
- 采用SOIC - 8封装
应用领域
- LCD背光
- DC/DC LED驱动器
- 通用照明
- 工业照明
- 汽车/装饰性LED照明
