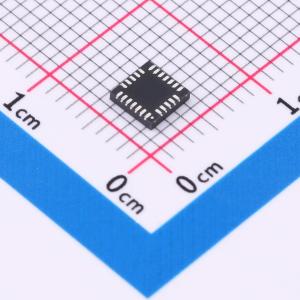

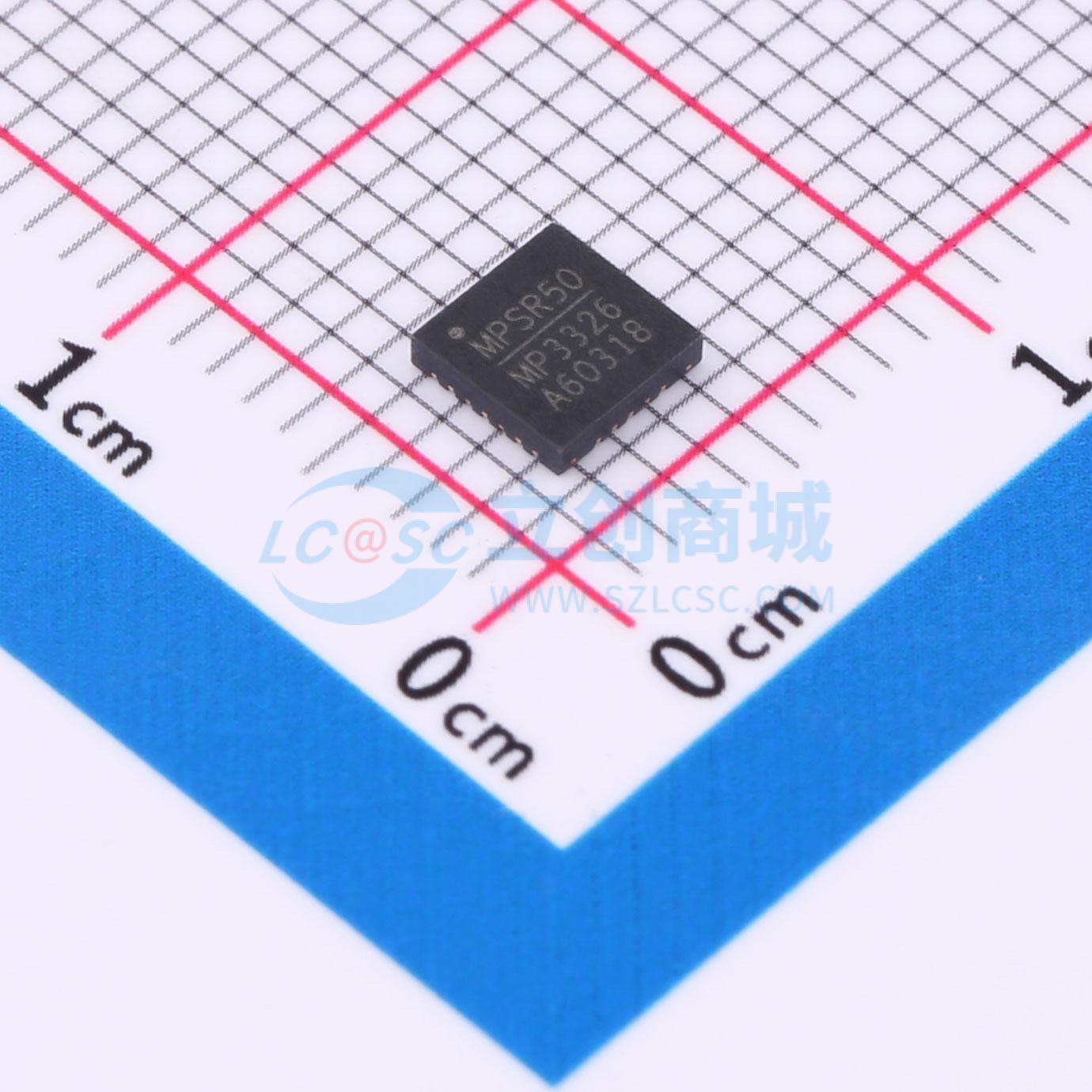

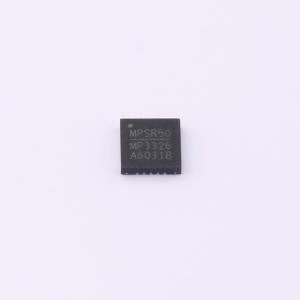

温馨提醒：图片仅供参考，商品以实物为准

MPQ3326GR-AEC1-Z

16通道、每通道50mA、具备独立PWM模拟调光和I²C接口的LED驱动器

SMT扩展库PCB免费打样

描述: MPQ3326 是一款 16 通道 WLED 驱动器，可在 4V 至 16V 宽输入电压范围内工作。MP3326 在每个 LED 串终端应用 16 个内部电流源。每个通道的 LED 电流由一个外部电流设置电阻器设定。每个通道的最大电流为 50mA（VIN ≥ 4.5V）。该器件集成了一个 I²C 接口，可通过一个外部电阻器配置多达 10 个 I²C 地址。这意味着 MPQ3326 最多可支持 10 个级联 IC 来驱动 LED 阵列。每个通道都可以通过 I²C 启用或禁用。MPQ3326 为每个 LED 通道同时采用独立的 PWM 调光和模拟调光，以及每个通道 12 位分辨率的 PWM 调光和 6 位模拟调光。为优化 EMI/EMC 性能，可配置 LED 电流上升速率和相移。该器件可从 RFSH/FLT 引脚输出一个刷新信号，刷新信号频率可通过寄存器设置。该器件集成了 LED 开路和短路保护以及过温保护（OTP）。如果触发保护，故障指示灯将拉低，然后相应的故障寄存器将被置位。MPQ3326 通过了 AEC-Q100 认证。它采用 QFN - 24（4mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MPQ3326GR-AEC1-Z
商品编号: C3192022
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

MPQ3326 是一款 16 通道 WLED 驱动器，可在 4V 至 16V 宽输入电压范围内工作。MP3326 在每个 LED 串终端应用 16 个内部电流源。每个通道的 LED 电流由一个外部电流设置电阻器设定。每个通道的最大电流为 50mA（VIN ≥ 4.5V）。该器件集成了一个 I²C 接口，可通过一个外部电阻器配置多达 10 个 I²C 地址。这意味着 MPQ3326 最多可支持 10 个级联 IC 来驱动 LED 阵列。每个通道都可以通过 I²C 启用或禁用。 MPQ3326 为每个 LED 通道同时采用独立的 PWM 调光和模拟调光，以及每个通道 12 位分辨率的 PWM 调光和 6 位模拟调光。为优化 EMI/EMC 性能，可配置 LED 电流上升速率和相移。该器件可从 RFSH/FLT 引脚输出一个刷新信号，刷新信号频率可通过寄存器设置。该器件集成了 LED 开路和短路保护以及过温保护（OTP）。如果触发保护，故障指示灯将拉低，然后相应的故障寄存器将被置位。 MPQ3326 通过了 AEC-Q100 认证。它采用 QFN - 24（4mmx4mm）封装。

商品特性

4V 至 16V 宽输入电压范围
16 通道，每通道最大 50mA（VIN ≥ 4.5V）
LED 电流由外部电阻器配置
每个通道 6 位模拟调光
每个通道 12 位 PWM 调光
可选 220Hz、250Hz、280Hz 或 330Hz PWM 调光频率
刷新信号输出
I²C 接口，可通过外部电阻器配置 10 个地址
可配置的 LED 电流转换速率
40μs 相移
故障指示灯
LED 开路保护
可配置阈值的 LED 短路保护
欠压锁定（UVLO）
过温保护（OTP）
符合 ELV 指令 II
采用 QFN - 24（4mmx4mm）封装
AEC - Q100 1 级

应用领域

汽车照明
汽车显示屏
仪表盘
通用工业显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4V~16V
	开关频率	-
	通道数	16
	输出电流	50mA

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	3%
