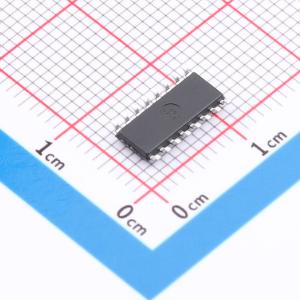

MP3398AGS-Z

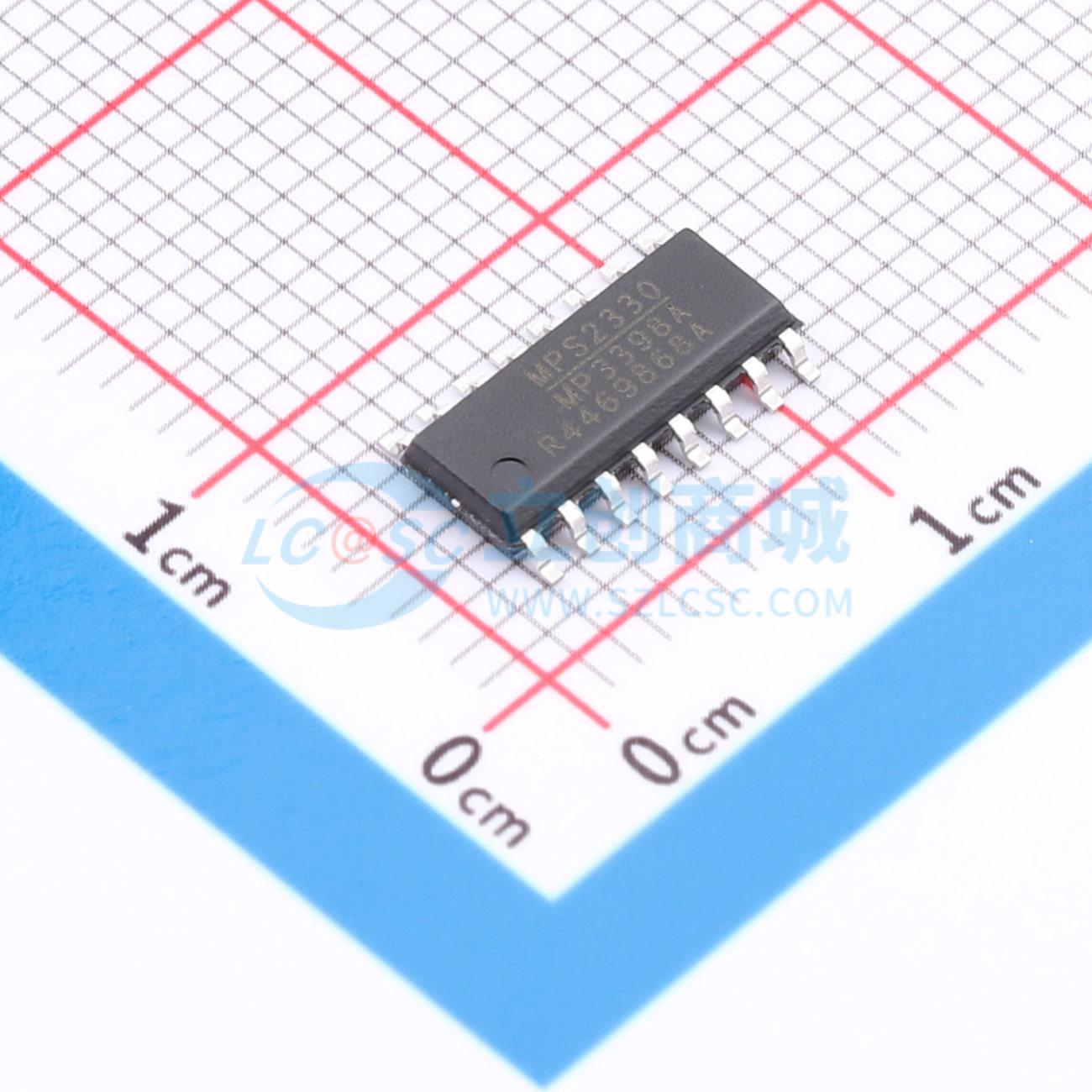

MP3398AGS-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3398AGS-Z
- 商品编号
- C3192455
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 6.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~28V | |
| 开关频率 | 540kHz | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
MP3398A 是一款具有 4 个电流通道的升压控制器，专为驱动大尺寸 LCD 面板背光应用的 WLED 阵列而设计。它可通过两个或更多 IC 并联共享单个电感电源，灵活扩展 LED 通道数量。 MP3398A 采用固定开关频率的峰值电流模式。该频率可通过外部设置电阻进行编程。MP3398A 驱动外部 MOSFET，将 5V 至 28V 输入电源的输出电压升压。它将每个 LED 串中的电流调节到由外部电流设置电阻设定的值。 MP3398A 使用 4 个内部电流源实现电流平衡。串间电流匹配可实现 2.5%的调节精度。其 LED 电流源上的低调节电压可降低功率损耗。 MP3398A 可独立支持模拟和 PWM 调光，以满足不同的调光模式需求。此外，还集成了丰富的保护模式，包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVP）、过压保护（OVP）、LED 短路/开路保护、电感/二极管短路保护。 MP3398A 提供 SOIC16、TSSOP16 - EP 和 SOIC20 封装。
商品特性
- 4 串，每串最大 350mA 的 WLED 驱动器
- 5V 至 28V 输入电压范围
- 串间 2.5%的电流匹配精度
- 可编程开关频率
- PWM 和模拟调光模式
- 单电源级联能力
- LED 开路和短路保护
- 可编程过压保护
- 可恢复的热关断保护
- 过流保护
- 电感/二极管短路保护
- 欠压锁定
- SOIC16、TSSOP16 - EP 和 SOIC20 封装
应用领域
- 台式 LCD 平板显示器
- 平板视频显示器
- 2D/3D LCD 电视和显示器
