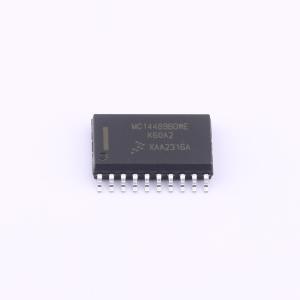

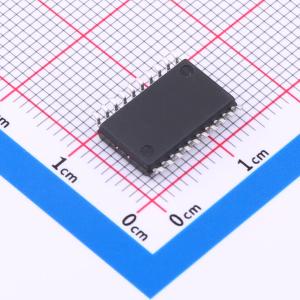

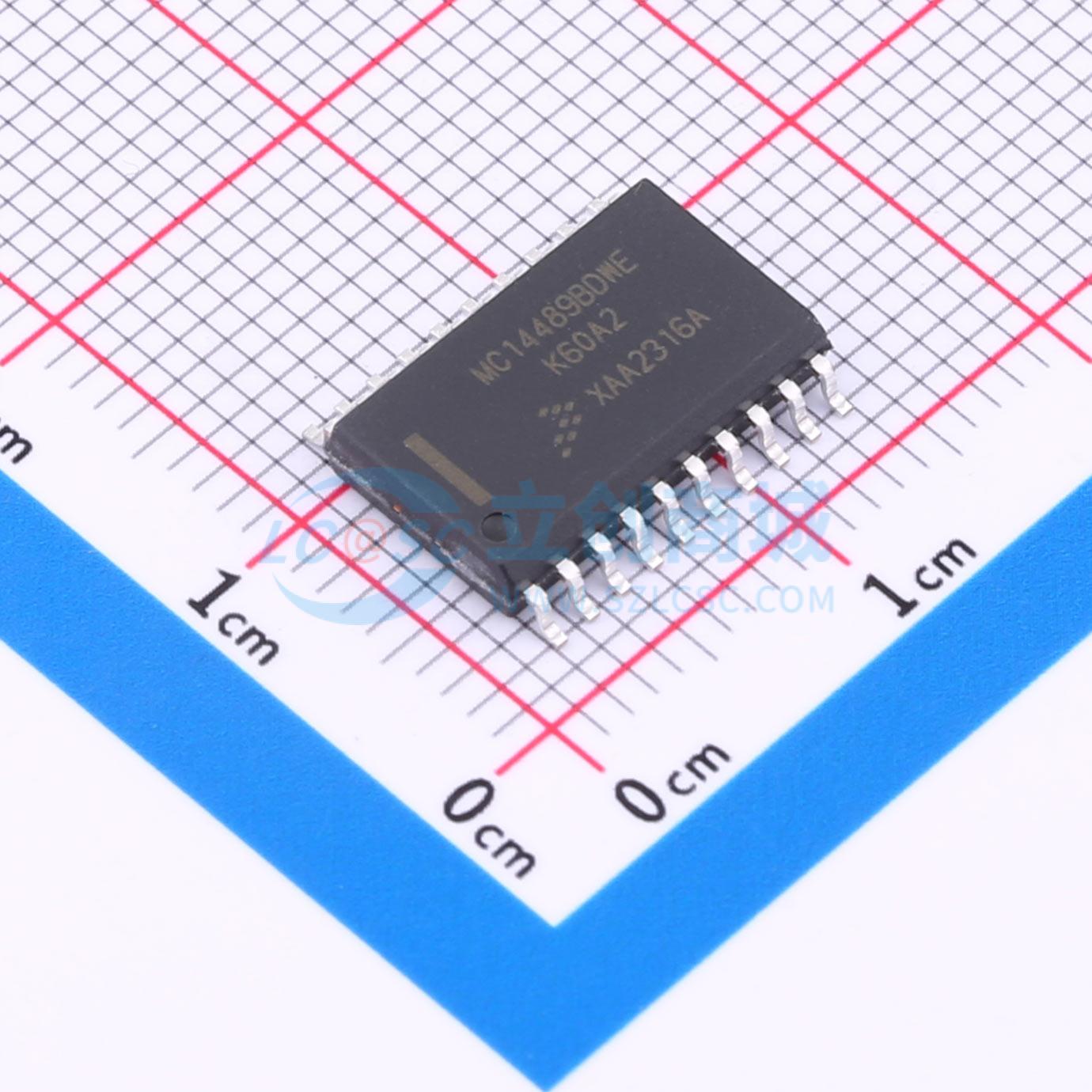

温馨提醒：图片仅供参考，商品以实物为准
MC14489BDWE
MC14489BDWE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款灵活的发光二极管驱动器，可直接连接到单个灯、7段显示器或两者的各种组合。采用共阴极接线的LED以5路复用方式驱动。通过同步串口与MCU/MPU进行通信。具有数据保留、解码和扫描电路，减轻处理器负担。仅需一个电流设置电阻作为辅助组件。单个设备可驱动以下任何一种：带小数点的5位显示器、带小数点和符号的4 1/2位显示器或25个灯。配置寄存器允许对驱动能力进行分区，以适应更多应用。片上解码器输出7段格式的数字0到9、十六进制字符A到F以及15个字母和符号。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- MC14489BDWE
- 商品编号
- C3192554
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段 | |
| 接口类型 | 串行接口 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+130℃ |
