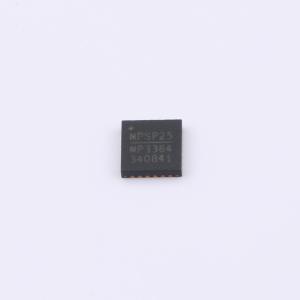

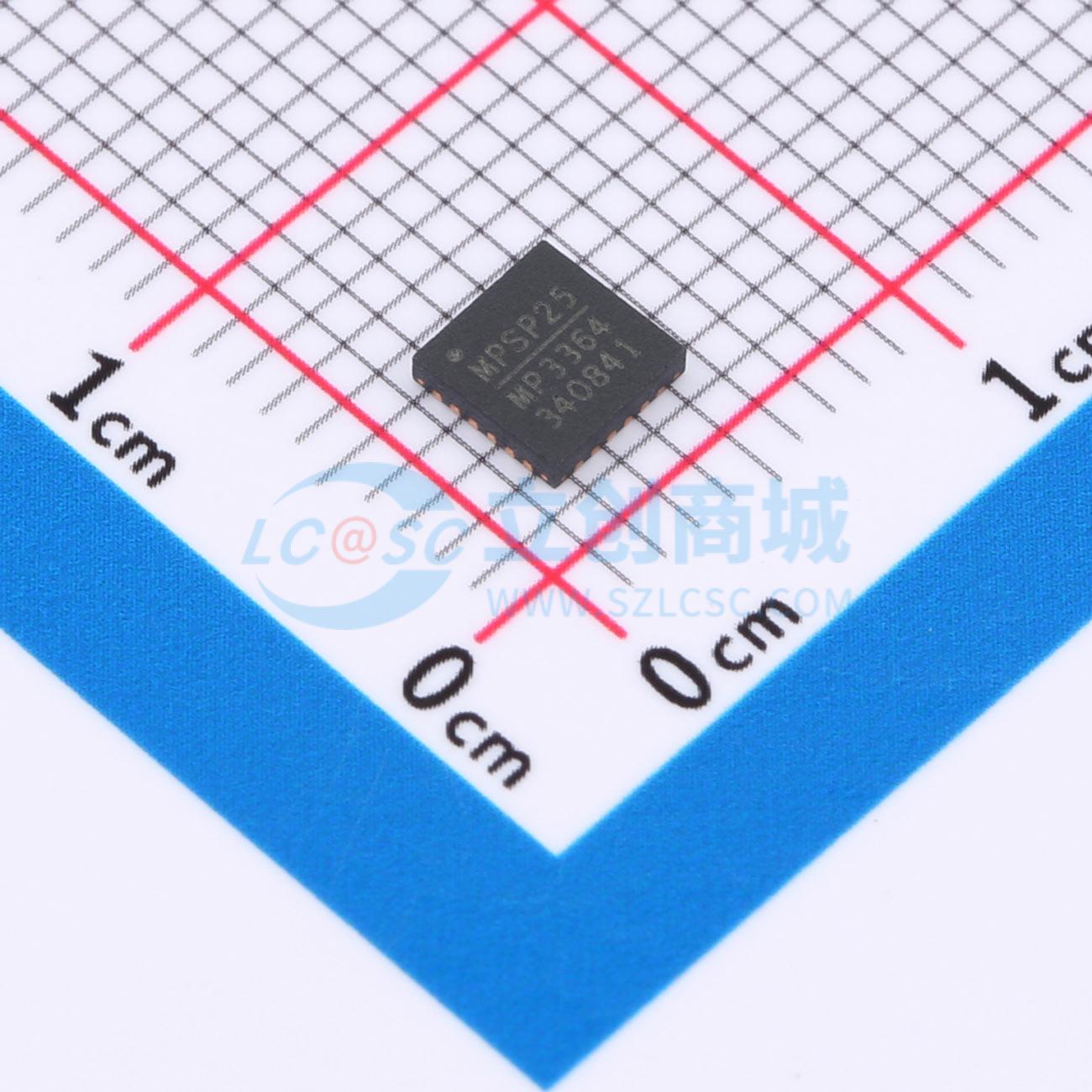

MPQ3364GR-AEC1-Z

MPQ3364 是一款带有 4 通道电流源的升压转换器。该器件旨在驱动白光 LED 阵列，为中小型 LCD 面板提供背光。 该器件采用峰值电流模式作为其 PWM 控制架构来调节升压转换器。四个通道的电流源连接到 LED 阴极，以调节 LED 亮度。MPQ3364 将每个 LED 串中的电流调节到由外部电流设置电阻设定的值，串间电流调节精度为 2.5%。 该器件采用低导通电阻 MOSFET 并提供裕量电压，以提高效率。MPQ3364 具备标准的 I²C 数字接口，使用方便。开关频率可通过电阻、I²C 接口或外部时钟进行配置。 MPQ3364 通过 PWM 输入提供模拟、PWM 和混合调光模式。可通过 I²C 接口或 MIX/AD 引脚选择调光模式。该器件还具备相移功能，可消除 PWM 调光期间的噪声。 该器件具备完善的保护功能，以确保其安全运行。保护模式包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP)、LED 短路和 LED 开路保护。MPQ3364 可在高温时自动降低 LED 电流。 MPQ3364 采用 QFN - 24 (4mmx4mm) 封装。

• 3.5V 至 36V 输入电压范围
• 4 通道，每通道最大 150mA
• 内置 100mΩ、50V MOSFET
• 可配置的开关频率最高达 2.2MHz
• 外部同步开关功能
• 通过 PWM 输入实现多种调光操作，包括：
  • 直接 PWM 调光
  • 模拟调光
  • 具有 25% 或 12.5% 转换点的混合调光
• 当 fPWM ≤200Hz 时，PWM 调光的调光比为 15000:1
• 通过 PWM 调光信号输入进行模拟调光时，调光比为 200:1
• 出色的 EMI 性能，具备频率扩频功能
• I²C 接口，有 3 个可选的 IC 地址
• PWM 调光的相移功能
• 2.5% 的电流匹配精度
• 逐周期电流限制
• 断开 VOUT 与 VIN 的连接
• 可选的 LED 电流可在高温时自动降低
• LED 短路/开路、OTP、OCP 和电感短路保护
• 可配置的 LED 短路阈值
• 可配置的 OVP 阈值
• 故障指示信号输出
• 采用 QFN - 24 (4mmx4mm) 封装
• 符合 AEC - Q100 1 级标准

• 平板电脑和笔记本电脑
• 汽车显示屏
