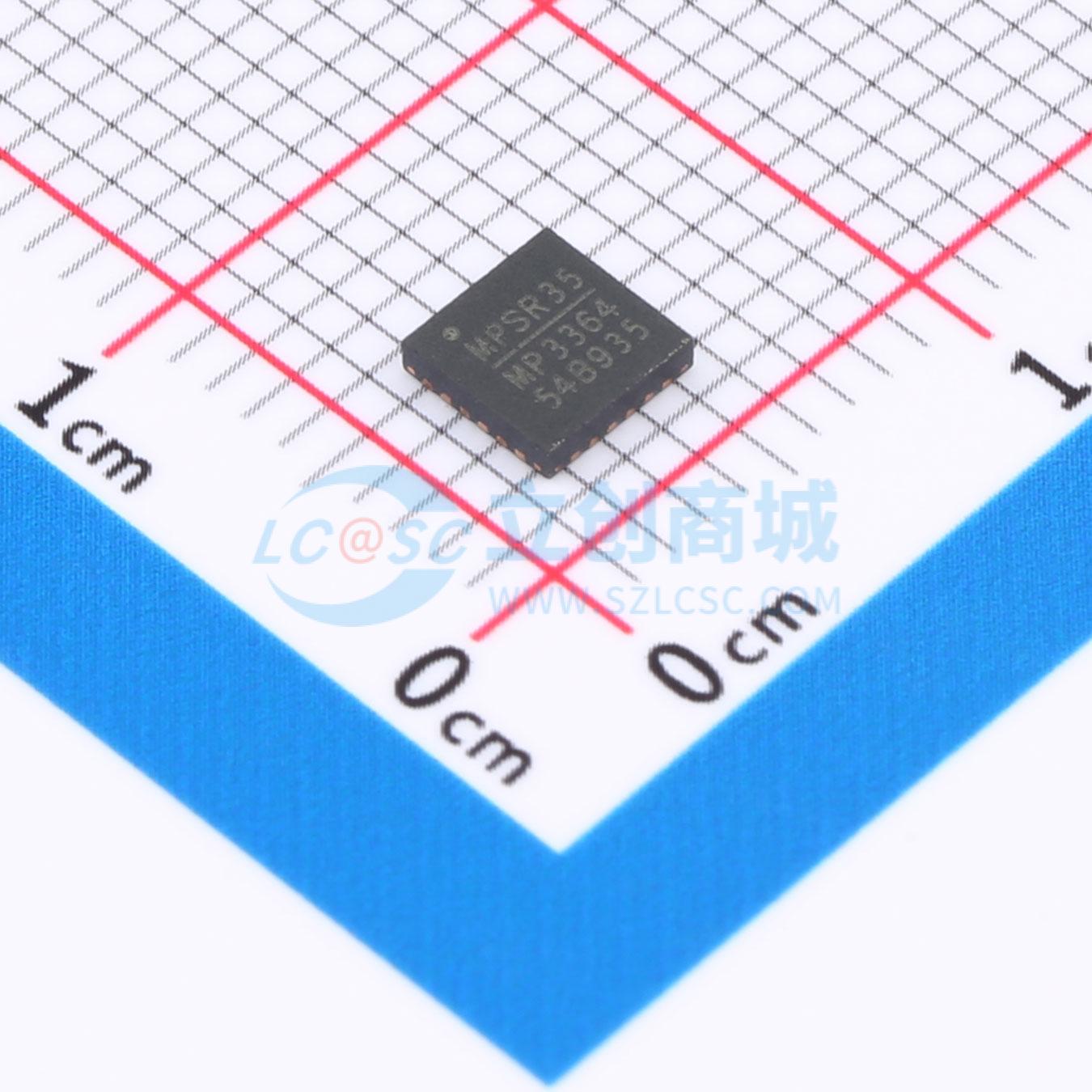

温馨提醒：图片仅供参考，商品以实物为准
MP3364GR-Z
四路输出，每路最大150mA的升压型白光LED驱动器，调光比达15000:1，支持I²C接口
SMT扩展库PCB免费打样
- 描述
- 是一款具有四通道电流源的升压转换器，旨在驱动白色 LED 阵列，为中小型 LCD 面板提供背光。使用峰值电流模式作为 PWM 控制架构来调节升压转换器。四个通道的电流源应用于 LED 阴极，以调节 LED 亮度。可将每个 LED 串中的电流调节到由外部电流设置电阻设置的值，各串之间的电流调节精度为 2.5%
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3364GR-Z
- 商品编号
- C3192028
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3.5V~36V | |
| 开关频率 | 400kHz~2.2MHz | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2.5% |
商品概述
MP3364 是一款带有四通道电流源的升压转换器。该器件旨在驱动白光 LED 阵列，为中小型 LCD 面板提供背光源。 该器件采用峰值电流模式作为其 PWM 控制架构来调节升压转换器。四个通道的电流源连接到 LED 阴极，以调节 LED 亮度。MP3364 将每个 LED 串的电流调节到由外部电流设置电阻设定的值，串间电流调节精度为 2.5%。 该器件提供低导通电阻 MOSFET 和裕量电压以提高效率。MP3364 具有标准的二进制补码数字接口，使用方便。开关频率可通过电阻、I2C 接口或外部时钟进行配置。 MP3364 通过 PWM 输入提供模拟、PWM 和混合调光模式。可通过 I2C 接口或 MIX/AD 引脚选择调光模式。该器件还具有相移功能，可消除 PWM 调光期间的噪声。 该器件具备完善的保护功能，以确保安全运行。保护功能包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP)、LED 短路保护和 LED 开路保护。MP3364 可在温度较高时自动降低 LED 电流。 MP3364 采用 QFN - 24 (4mmx4mm) 封装。
商品特性
- 输入电压范围：3.5V 至 36V
- 四通道，每通道最大电流 150mA
- 内置 100mΩ、50V MOSFET
- 可配置开关频率，最高达 2.2MHz
- 外部同步开关功能
- 通过 PWM 输入实现多调光操作模式，包括：
- 直接 PWM 调光
- 模拟调光
- 具有 25% 或 12.5% 转换点的混合调光
- 当 fPWM ≤ 200Hz 时，PWM 调光的调光比为 15000:1
- 通过 PWM 调光信号输入进行模拟调光时，调光比为 200:1
- 出色的 EMI 性能，采用扩频技术
- I2C 接口，3 个可选的 IC 地址
- PWM 调光的相移功能
- 2.5% 的电流匹配精度
- 逐周期电流限制
- 断开 VOUT 与 VIN 的连接
- 可选功能：LED 电流可在温度较高时自动降低
- LED 短路/开路、OTP、OCP 和电感短路保护
- 可配置的 LED 短路阈值
- 可配置的 OVP 阈值
- 故障指示信号输出
- 采用 QFN - 24 (4mmx4mm) 封装
应用领域
- 平板电脑
- 笔记本电脑
