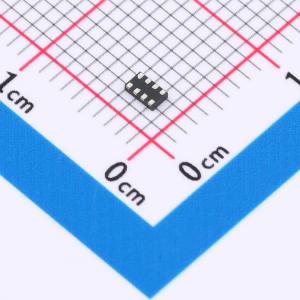

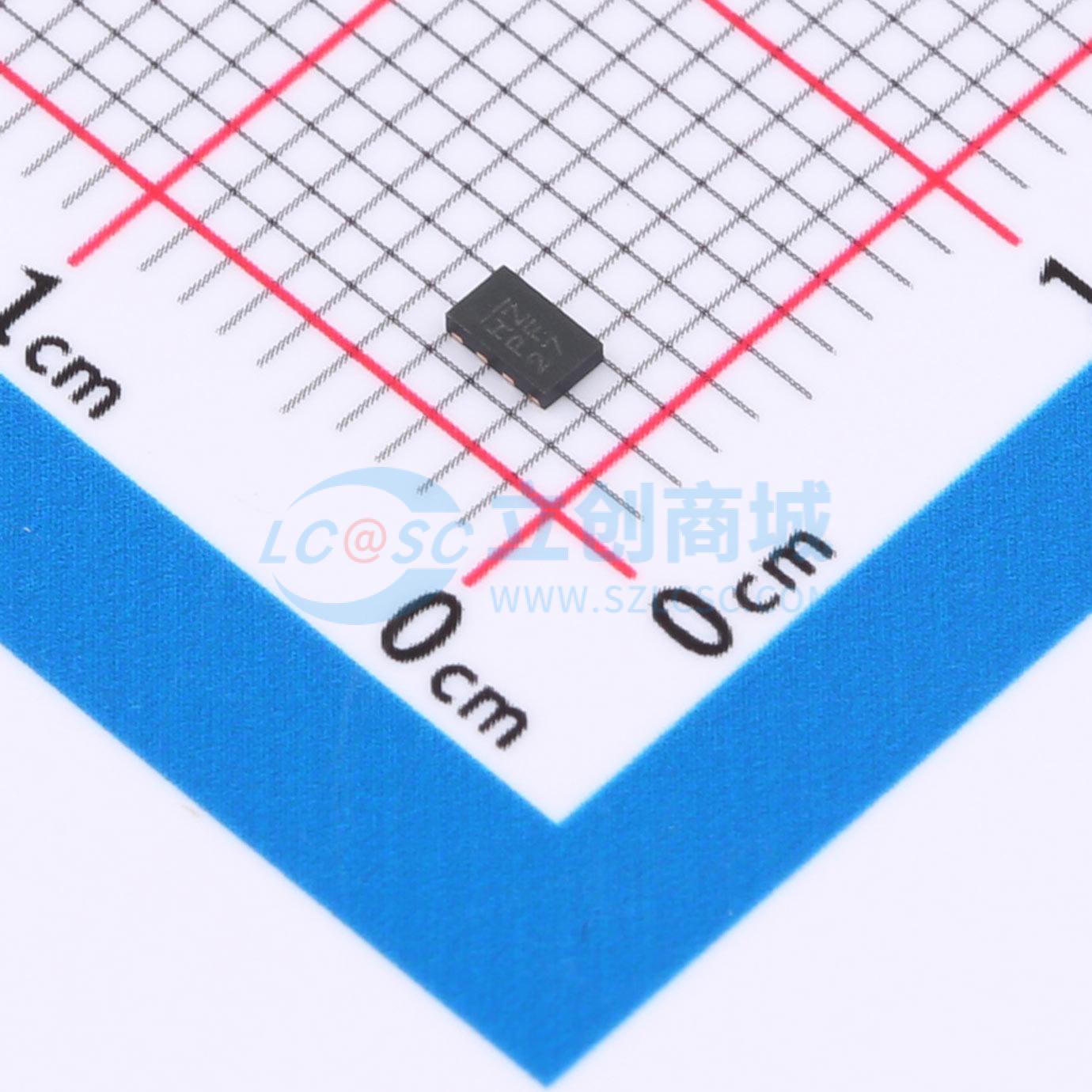

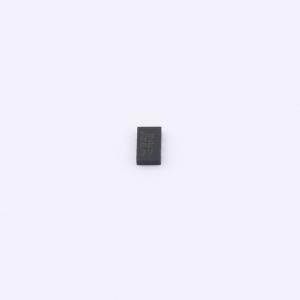

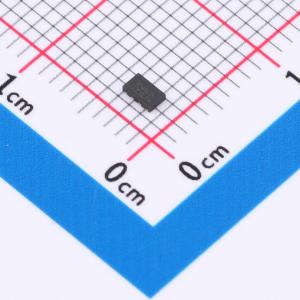

MP23701GQEU-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款24V的单片同步降压白光LED驱动器，内置功率MOSFET和整流器。可实现高达2A的连续输出电流，具有出色的负载和线性调节能力。峰值电流模式操作提供快速瞬态响应和易于实现的环路稳定性。实现深度模拟调光。具备全面的保护功能，包括逐周期峰值电流限制、输出短路保护（SCP）、开路LED保护、NTC热保护和热关断。仅需最少数量的现成标准外部组件，采用UTQFN-8 (1.5mm×2.5mm)封装。
品牌名称: MPS(芯源)
商品型号: MP23701GQEU-Z
商品编号: C3190136
商品封装: UTQFN-8(1.5x2.5)
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

MP23701 是一款 24V 单片同步降压型白光 LED 驱动器，内置功率 MOSFET 和整流器。MP23701 可实现高达 2A 的连续输出电流，具有出色的负载和线性调节能力。峰值电流模式操作可提供快速瞬态响应和轻松的环路稳定。 MP23701 实现了深度模拟调光。全面的保护功能包括逐周期峰值电流限制、输出短路保护 (SCP)、LED 开路保护、NTC 热保护和热关断。 MP23701 所需的现成标准外部元件数量极少，采用 UTQFN - 8 (1.5mm×2.5mm) 封装。

商品特性

4.2V 至 24V 宽输入范围
同步降压转换器
100mΩ 内部高端功率 MOSFET
80mΩ 内部低端同步整流器
峰值电流模式控制
高达 2A 连续输出电流
100mV 反馈电压
高达 97% 的效率
固定 1.5MHz 开关频率
模拟调光
逐周期电流限制
固有 LED 开路保护
输出短路保护 (SCP)
NTC 热保护
热关断
自动重启功能
采用 UTQFN - 8 (1.5mmx2.5mm) 封装

应用领域

红外 LED 驱动器
通用 LED 驱动器
手电筒
手持计算机背光源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.2V~24V
	开关频率	1.5MHz
	通道数	1

	属性	参数值
	输出电压	100mV
	输出电流	1.5A
	调光	模拟
	拓扑结构	降压
	工作温度	-40℃~+125℃
