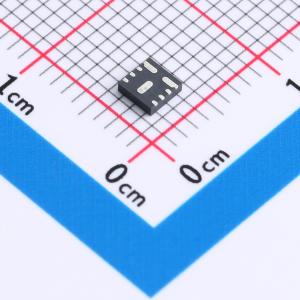

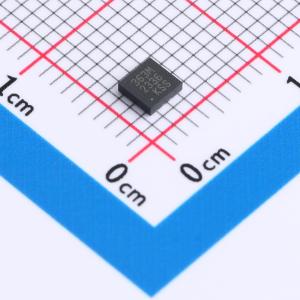

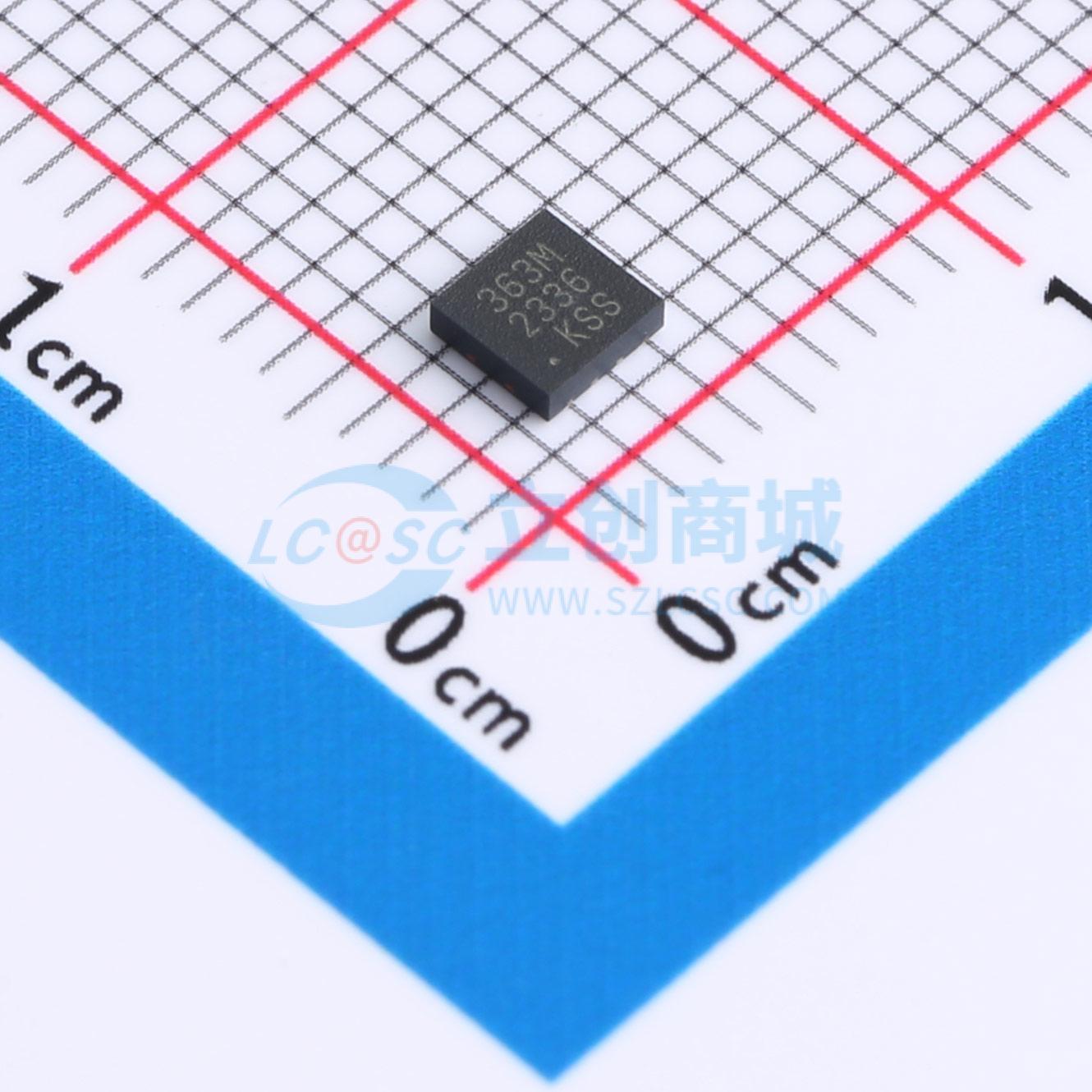

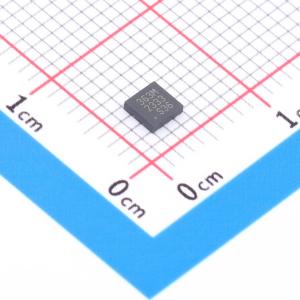

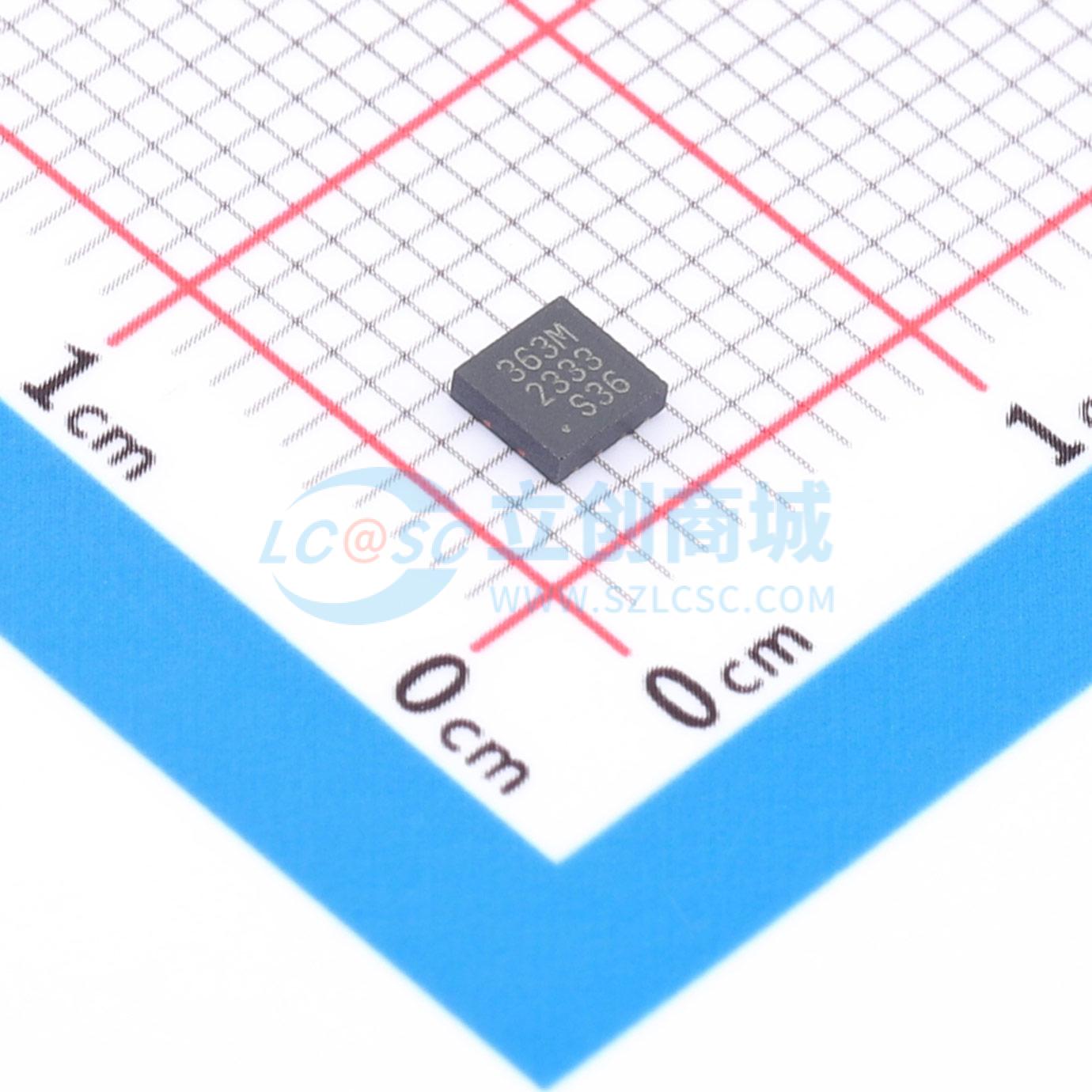

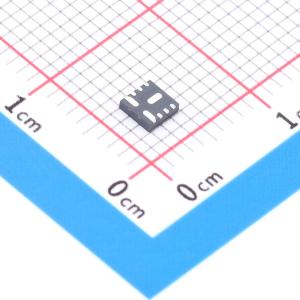

MCP16363T-E/NMX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列设备是高度集成、高效、固定频率的降压 DC-DC 转换器，采用紧凑的 8 引脚 3x3 mm VDFN 封装，可在高达 48V 的输入电压源下工作。集成功能包括高端开关、固定频率峰值电流模式控制、内部补偿、电源良好指示、峰值电流限制和过时间保护。其能为本地 DC-DC 转换提供所有有源功能，具有快速瞬态响应和精确调节能力。通过集成限流、低电阻、高速 N 沟道 MOSFET 及相关驱动电路实现高效转换。高开关频率可最小化外部滤波组件尺寸，从而实现小尺寸解决方案。该系列可在调节输出电压从 2.0V 至 24V 的同时提供 3A 连续电流
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP16363T-E/NMX
商品编号: C3190137
商品封装: VDFN-8(3x3)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

MCP16361/2/3系列器件是高度集成的高效固定频率降压型DC-DC转换器，采用紧凑的8引脚3x3 mm VDFN封装，可在最高48V的输入电压源下工作。集成特性包括高端开关、固定频率峰值电流模式控制、内部补偿、电源正常指示、峰值电流限制和过温保护。MCP16361/2/3为本地DC-DC转换提供所有有源功能，具有快速瞬态响应和精确稳压能力。通过集成限流、低电阻、高速N沟道MOSFET及相关驱动电路，实现了高效转换。高开关频率可将外部滤波元件的尺寸降至最小，从而实现小尺寸解决方案。 MCP16361/2/3可提供3A的连续电流，同时将输出电压调节在2.0V至24V之间。集成的高性能峰值电流模式架构可使输出电压保持严格稳压，即使在电源系统常见的输入电压阶跃和输出电流瞬态条件下也是如此。 MCP16361能够在PFM/PWM模式下运行。在轻载条件和大降压转换比情况下，它会切换到PFM模式。这使得在所有负载范围内都能实现更高的效率。相比之下，MCP16362仅在PWM模式下运行，建议用于不希望出现与PFM模式相关的低频成分的应用。除了上述两种选项外，MCP16363专为有降低峰值辐射要求的EMI受限应用而设计。这是通过将开关频率在2.2 MHz标称值以上10%的范围内进行扫描来实现的。输出电压通过外部电阻分压器设置。一旦输出电压达到标称设定点的93%以内，电源正常输出引脚将从逻辑低电平变为逻辑高电平（通过外部上拉电阻）。EN输入用于开启和关闭器件。关闭时，输入仅消耗几微安的电流。 MCP16361/2/3采用节省空间的8引脚3x3 mm可焊侧翼VDFN表面贴装封装。MCP16361/2/3还通过了汽车AECQ100可靠性测试。

商品特性

输入电压范围：4.0V至48V
可调输出电压范围：2.0V至24V
集成N沟道降压开关：100 mΩ
3A输出电流
2.2 MHz固定频率
关断电流：典型值5 μA
静态电流：典型值18 μA（不开关时）
器件可选开关模式 - 自动脉冲频率调制/脉冲宽度调制（PFM/PWM）运行 - MCP16361 - 仅PWM运行模式 - MCP16362 - 针对EMI受限应用采用开关频率抖动的仅PWM运行模式 - MCP16363
电源正常输出
欠压锁定（UVLO）
峰值电流模式控制
内部补偿
内部软启动
内部自举二极管
逐周期峰值电流限制
过温保护
可用封装：8引脚3x3 mm可焊侧翼VDFN
通过汽车AEC - Q100可靠性测试

应用领域

汽车DC/DC和48V系统
微控制器偏置电源
24V工业输入DC-DC转换
机顶盒、DSL电缆调制解调器
墙式电源调节
铅酸电池供电设备
交直流数字控制电源
功率计
医疗保健
分布式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~48V
	输出电流	3A
	开关频率	2.2MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
