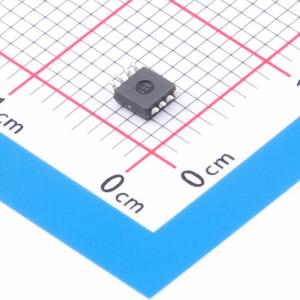

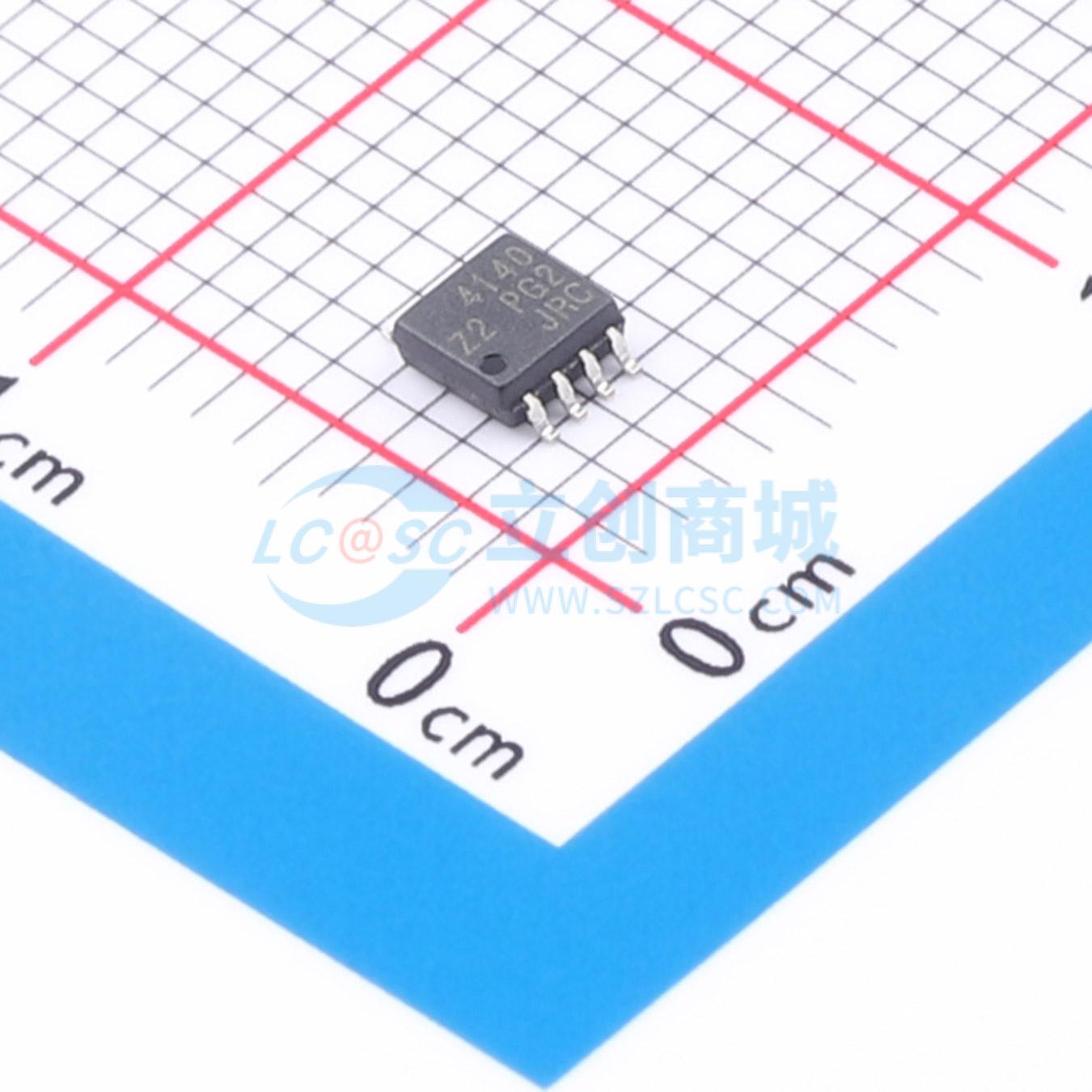

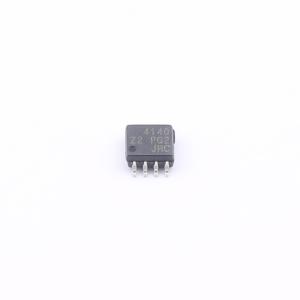

NJW4140RZ2-TE1
升降压型 3V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nisshinbo
- 商品型号
- NJW4140RZ2-TE1
- 商品编号
- C3190139
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；升降压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | 800mV~40V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；反激式 | |
| 静态电流(Iq) | 1.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 外部补偿；逐波限流；过流保护 |
商品概述
NJW4140 是一款适用于升压/反激式转换器的 MOSFET 驱动开关稳压器 IC，其工作输入电压范围宽达 3V 至 40V。由于内置了高效的 N 沟道 MOSFET 驱动电路，它能够支持大电流应用。内置的逐脉冲电流检测型过流保护功能可在过载时限制输出电流。
商品特性
- 内置 N 沟道 MOSFET 驱动，驱动电压为 5.3V（典型值）
- 宽工作电压范围：3V 至 40V
- 工作温度范围：-40℃ 至 125℃
- 采用 PWM 控制
- 宽振荡频率范围：40kHz 至 1MHz
- 具备过流保护功能
- 具备欠压锁定功能
- 具备待机功能
- 采用 MSOP8 封装
- 正在进行 AEC-Q100 认证
应用领域
- 汽车电子控制单元
- 工业控制设备
