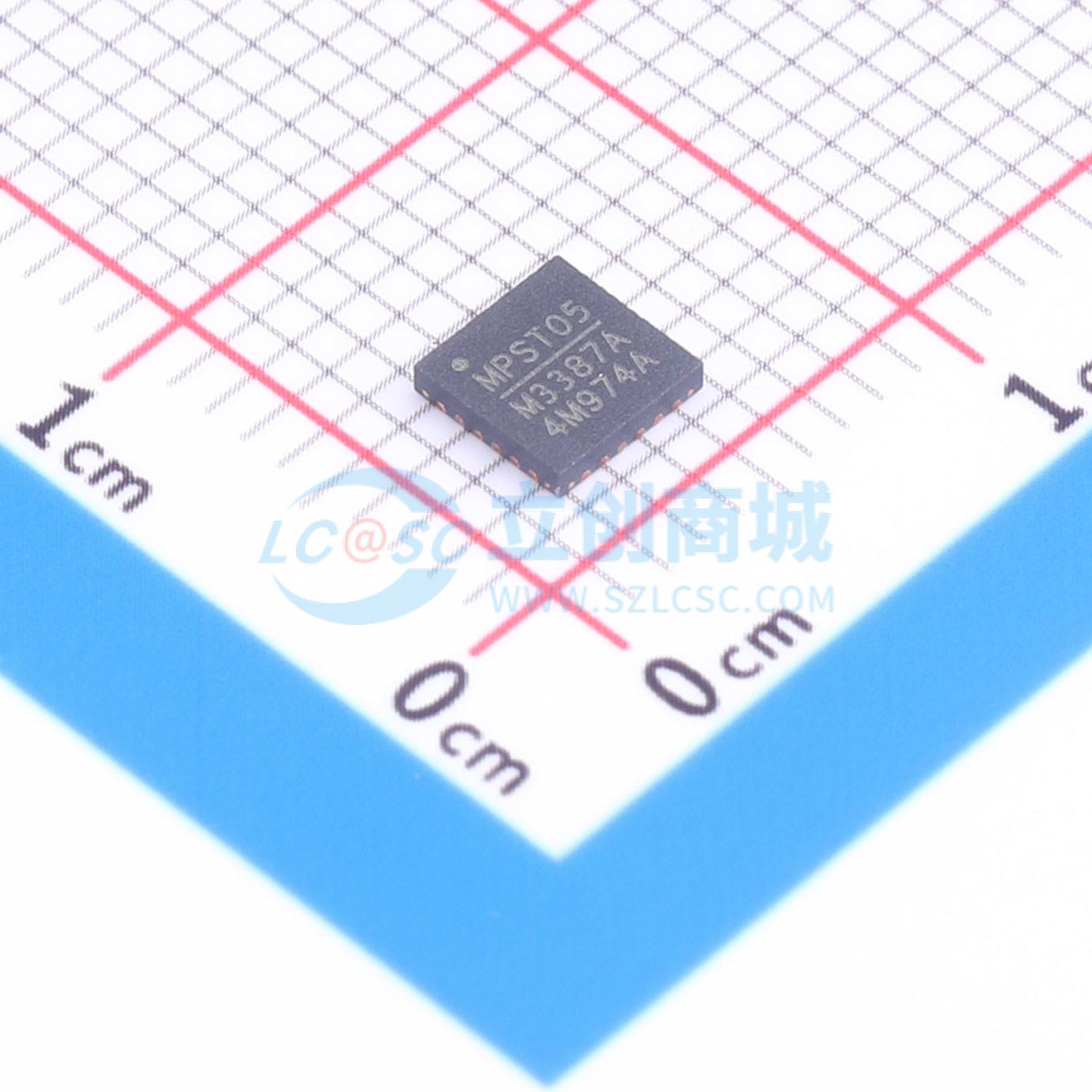

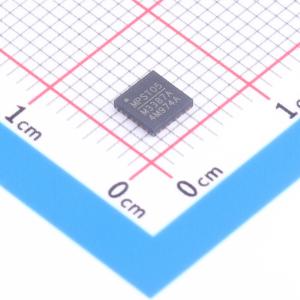

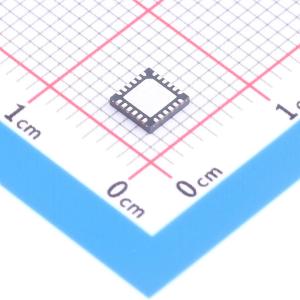

MP3387AGRT-Z
MP3387AGRT-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3387AGRT-Z
- 商品编号
- C3188792
- 商品封装
- TQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 6.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~26V | |
| 开关频率 | - | |
| 通道数 | 6 | |
| 输出电压 | - | |
| 输出电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP)；去频闪 | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 1.5% |
商品概述
MP3387A是一款具有6通道电流源的升压转换器，设计用于驱动中大型LCD面板背光所需的白色LED阵列。该器件采用峰值电流模式作为其PWM控制架构，开关频率可通过电阻编程。它能够从3V至26V的输入电源产生高达45V的输出电压，并独立调节每个LED串的电流至由外部电流设定电阻设定的值。MP3387A在每个LED串端子应用六个内部电流源，以实现串间电流平衡，电流调节精度达1.5%。其在LED电流源上低至500mV的调节电压有助于降低功耗。该器件支持外部数字PWM调光和模拟调光，两者共享一个输入，并以25%的PWM占空比作为转换点。混合调光策略有助于提高调光比。MP3387A还能自动将100Hz至20kHz频率的PWM输入信号转换为24kHz至27.5kHz，以消除可闻噪声。全面的保护功能包括可恢复的过流保护、过压保护、过温保护以及LED任何串的短路和开路保护。MP3387A采用TQFN-24（4mm×4mm）封装。
商品特性
- 6串，每串最大80mA
- 3V至26V输入电压范围
- 串间电流匹配精度达1.5%
- 可编程开关频率
- 可选组合模拟与PWM调光模式或直接PWM调光模式
- 组合模拟与PWM调光模式，具有25%调光转换点
- 24kHz至27.5kHz输出调光频率以消除可闻噪声
- 单电源级联能力
- 可编程过压保护
- 可恢复热关断保护
- 逐周期过流保护
- 欠压锁定
- 采用TQFN-24（4mm×4mm）封装
应用领域
- 笔记本电脑
- 小型液晶电视
- 手持终端显示器
- 汽车系统
- 平板电脑
