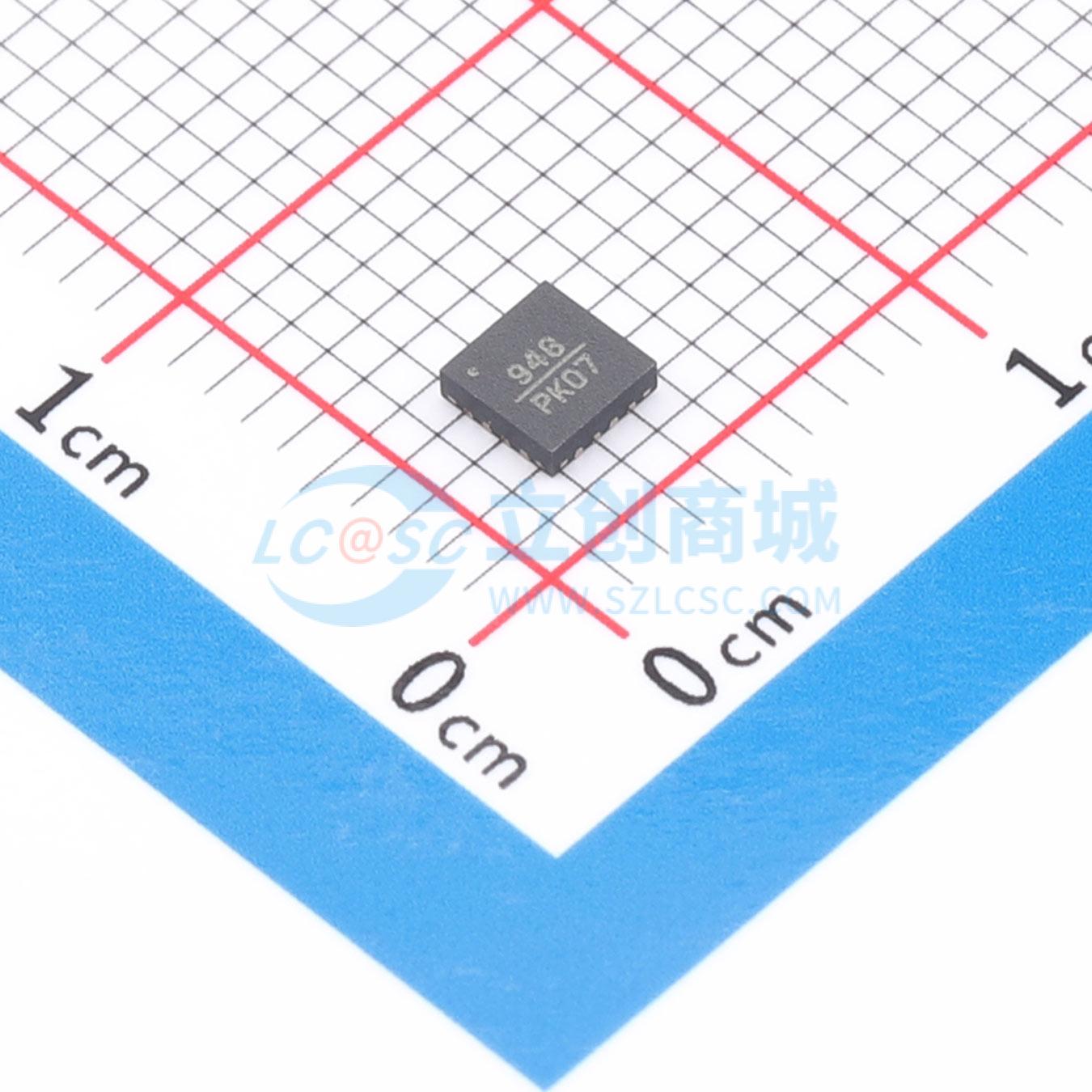

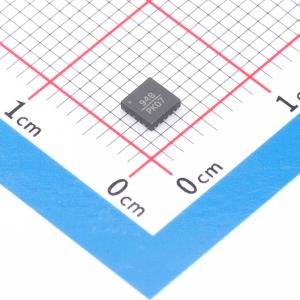

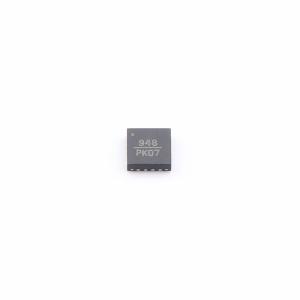

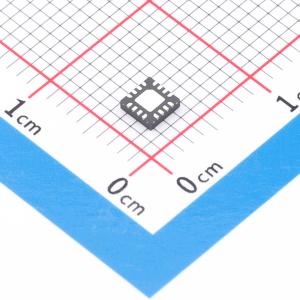

温馨提醒：图片仅供参考，商品以实物为准

HMC948LP3ETR

1-23GHz 54dB 对数检波器

描述: HMC948LP3E 是一款对数检波器，可将输入的射频信号转换成与之成比例的直流电压。它采用逐级压缩拓扑结构，提供高动态范围和宽输入频率范围。输出具有 +14.2 mV/dB 的标称对数斜率和 -111 dBm 的截距点。适用于高容量微波无线电和 VSAT 应用。
品牌名称: ADI(亚德诺)
商品型号: HMC948LP3ETR
商品编号: C3188301
商品封装: SMD-16P,3x3mm
包装方式: 编带
商品毛重: 1克(g)

商品概述

HMC948LP3E 对数检波器将其输入端的RF信号转换为与其成比例的直流电压输出。HMC948LP3E 采用连续压缩拓扑结构，在宽输入频率范围内提供高动态范围。随着输入功率的增加，各个放大器依次进入饱和状态，从而形成对数函数的近似值。一系列平方律检波器的输出被求和、转换到电压域，并进行缓冲以驱动LOG OUT输出。HMC948LP3E 提供名义上的对数斜率为+14.2 mV/dB，在23 GHz时截距为-111 dBm。作为适用于大批量微波无线电和VSAT应用的理想对数检波器，HMC948LP3E 采用符合RoHS标准的3x3 mm SMT塑料封装。

应用领域

点对点微波无线电
VSAT
宽带电源监控
接收信号强度指示（RSSI）
测试与测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF检波器
	频率	1GHz~23GHz
	输入范围	-

	属性	参数值
	精度	-
	工作电压	3.15V~3.45V
	工作电流	91mA
