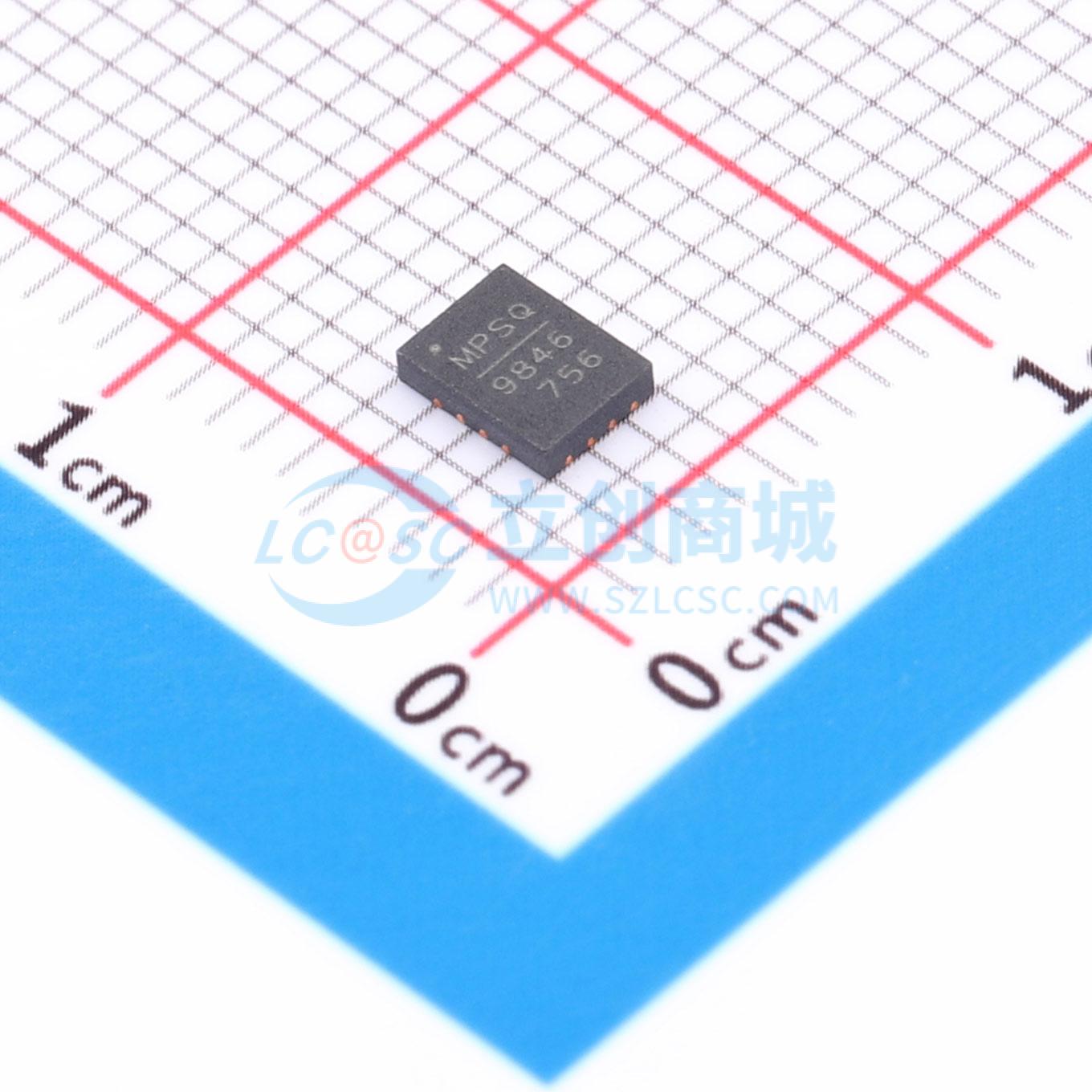

温馨提醒：图片仅供参考，商品以实物为准

MPQ9846GL-AEC1-Z

降压型 3.3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ9846GL-AEC1-Z
商品编号: C3188235
商品封装: QFN-16(3x4)
包装方式: 编带
商品毛重: 6.425克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	14uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；可调软启动；过流保护；工作状态指示；打嗝限流

商品概述

MPQ9846 是一款高频、同步整流降压开关模式转换器，内置功率 MOSFET。它提供了一种非常紧凑的解决方案，可实现 0.6A 的连续输出电流，在 3.3V 至 36V 的宽输入电源范围内具有出色的负载和线性调整率。开关频率可在 350kHz 至 2.5MHz 范围内进行编程或与外部时钟同步。同步操作和超低的 14μA 睡眠模式静态电流可在输出电流负载范围内实现高效率。这使得 MPQ9846 可用于各种降压应用、汽车输入环境和电池供电应用。峰值电流模式操作可提供快速瞬态响应并简化环路稳定。出色的低压差性能使 MPQ9846 可用于高占空比应用。完整的保护功能包括过流保护 (OCP)、短路保护 (SCP) 和热关断。漏极开路电源正常 (PG) 信号指示输出电压是否在其标称电压的 10% 以内。MPQ9846 采用节省空间的 QFN16 (3mmx4mm) 封装。

商品特性

2μA 低关断电源电流
14μA 无负载静态电流
内部 125mΩ 高端和 115mΩ 低端 MOSFET
350kHz 至 2.5MHz 可配置开关频率
电源正常 (PG) 输出
外部软启动 (SS)
80ns 最小导通时间
轻载时自动振幅调制 (AAM)
低压差模式
打嗝式过流保护 (OCP)
采用 QFN-16 (3mmx4mm) 封装
符合 AEC-Q100 1 级标准

应用领域

信息娱乐系统
仪表盘
高级驾驶辅助系统
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电压	-
	输出电流	600mA
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)
