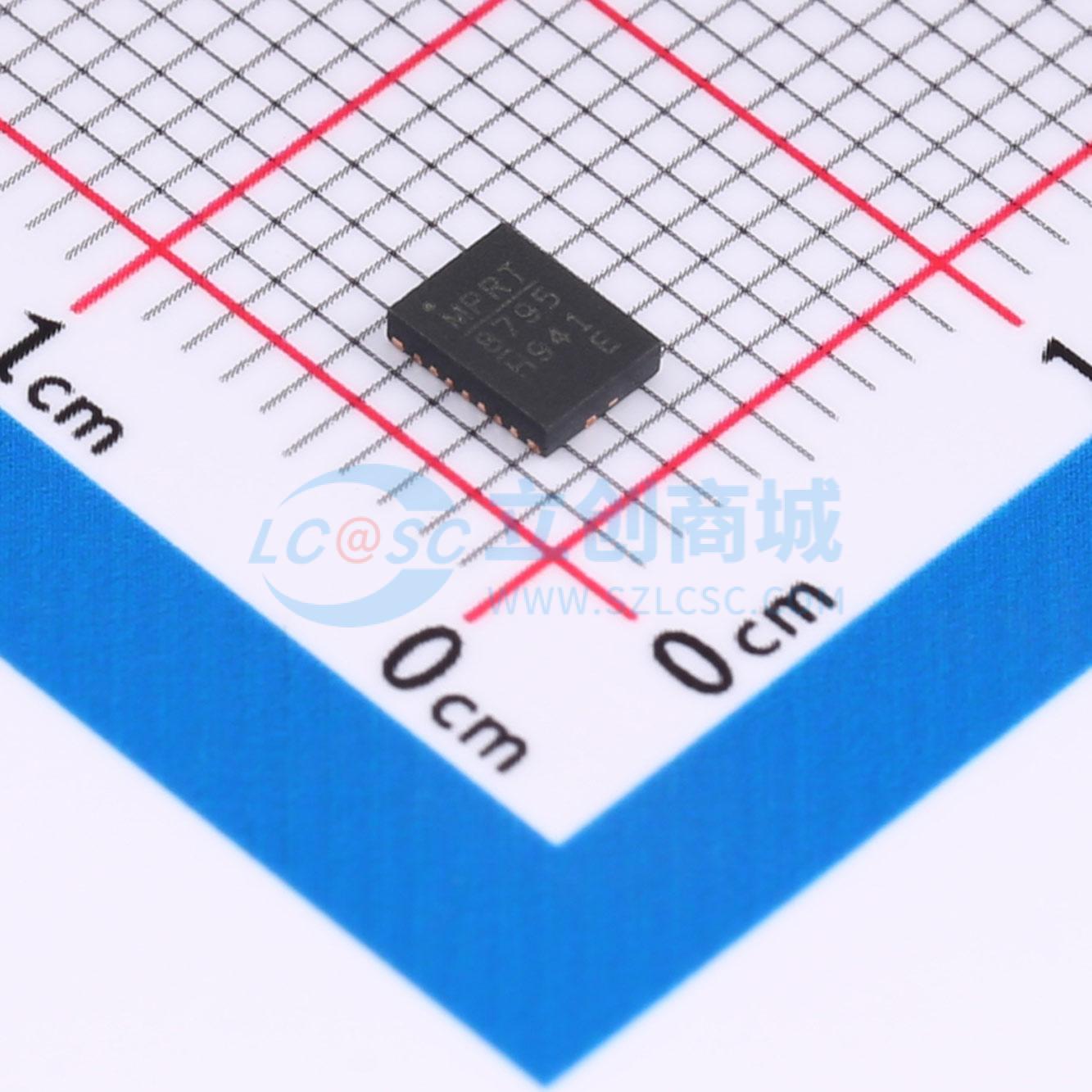

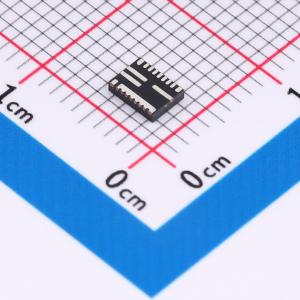

温馨提醒：图片仅供参考，商品以实物为准

MP8795HGLE-Z

16V, 20A 同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，MP8795H是一款完全集成的高频率同步降压转换器,支持高达20A的输出电流。其输入电压范围为2.7V至16V,采用内部补偿的恒定导通时间（COT）控制模式,提供快速瞬态响应和负载调节能力。该器件还支持可编程频率、电压跟踪和可调电流限制等功能。
品牌名称: MPS(芯源)
商品型号: MP8795HGLE-Z
商品编号: C3188703
商品封装: QFN-21(3x4)
包装方式: 编带
商品毛重: 1.1克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP8795H 是一款高度集成的高频同步降压转换器。MP8795H 提供了一种非常紧凑的解决方案，在宽输入电源范围内，可实现高达 20A 的输出电流，并具有出色的负载和线性调节能力。MP8795H 在宽输出电流负载范围内高效运行。 MP8795H 采用内部补偿的恒定导通时间（COT）控制模式，可提供快速瞬态响应并简化环路稳定。通过 MODE 引脚配置，可轻松将工作频率设置为 600kHz、800kHz 或 1000kHz，使 MP8795H 的频率不受输入和输出电压的影响而保持恒定。输出电压启动斜坡由内部 1ms 定时器控制，可通过在 REF/TRK 引脚添加电容来延长。开漏电源良好（PGOOD）信号指示输出是否在其标称电压范围内。当输入电源无法为 MP8795H 供电时，PGOOD 通过外部上拉电压钳位在约 0.7V。完整的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MP8795H 仅需少量易于获取的标准外部元件，采用 QFN - 21（3mmx4mm）封装。

商品特性

宽输入电压范围：外部 3.3V VCC 偏置时为 2.7V 至 16V；内部偏置或外部 3.3V VCC 偏置时为 4V 至 16V
差分输出电压远程检测
可编程精确电流限制水平
20A 输出电流
低 RDS(ON) 集成功率 MOSFET
自适应 COT 实现超快瞬态响应
零 ESR 输出电容下稳定工作
强制 CCM 工作模式
出色的负载调节能力
输出电压跟踪
电源故障时 PGOOD 低电平有效钳位
可编程软启动时间从 1ms 起
预偏置启动
可选开关频率 600kHz、800kHz 和 1000kHz
非锁存 OCP、OVP、UVP、UVLO 和热关断
输出电压可在 0.6V 至 90% * VIN 范围内调节，最大可达 5.5V
采用 QFN - 21（3mmx4mm）封装

应用领域

FPGA
平板电视和显示器
多功能打印机
接入点和路由器
光模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	600mV~5.5V
	输出电流	20A
	开关频率	1MHz；600kHz；800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	650uA
	开关管(内置/外置)	内置
	输出类型	可调
