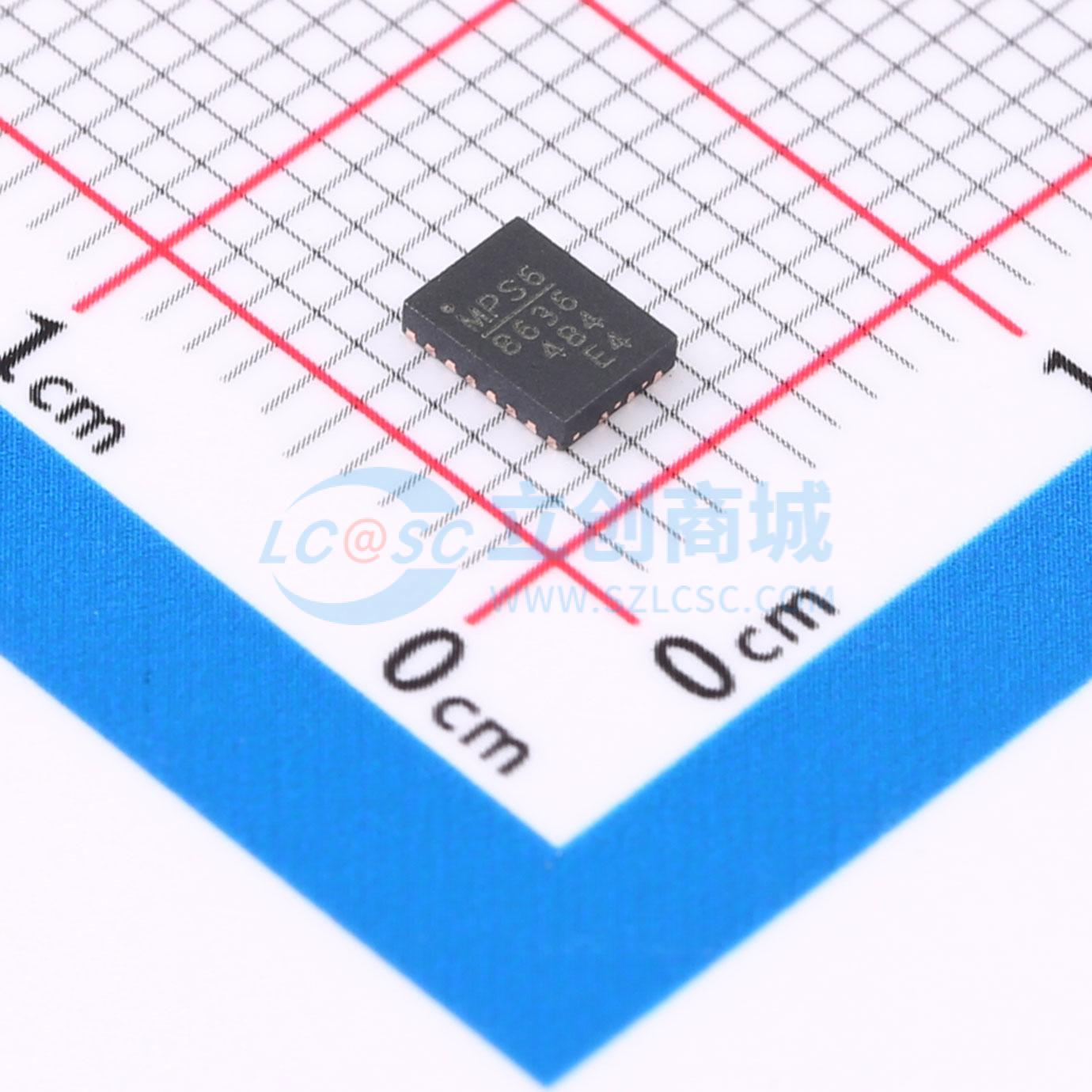

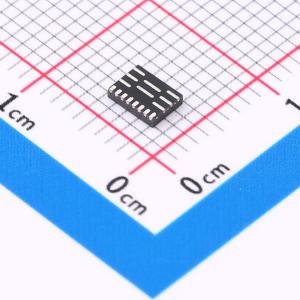

MPQ8636GLE-4-Z

4/10/20A, 18V 同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ8636GLE-4-Z
商品编号: C3188227
商品封装: QFN-16(3x4)
包装方式: 编带
商品毛重: 0.39克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ8636是一款完全集成的高频同步整流降压开关模式转换器。它能在宽输入电源范围内实现4A/10A/20A输出电流，提供非常紧凑的解决方案，且具有出色的负载和线性调节能力。MPQ8636在宽输出电流负载范围内高效运行。 MPQ8636采用恒定导通时间（COT）控制，以提供快速瞬态响应并简化环路稳定。通过一个外部电阻可将工作频率设置在200kHz至1MHz之间，并且通过前馈补偿，当输入电源变化时，频率几乎保持恒定。默认欠压锁定阈值内部设定为4.1V，但使能引脚的电阻网络可提高该阈值。软启动引脚控制输出电压的启动斜坡。开漏电源良好信号表示输出处于标称电压范围内。它具备完全集成的保护功能，包括过流保护、过压保护和热关断。 MPQ8636仅需少量易于获取的标准外部元件，采用16引脚3mmx4mm QFN或29引脚5mmx4mm QFN封装。

商品特性

4.5V至18V宽工作输入范围
4A/10A/20A输出电流
每个器件的内部功率MOSFET具有最佳低RDS(ON)
专有开关损耗降低技术
自适应COT实现超快瞬态响应
在0℃至70℃结温范围内参考电压精度为0.5%
可编程软启动时间
预偏置启动
可编程开关频率范围为200kHz至1MHz
非锁存过流保护、过压保护和热关断
输出电压可在0.611V至13V之间调节

应用领域

电信和网络系统
基站
服务器
个人视频录像机
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	611mV~13V
	输出电流	4A
	开关频率	200kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
