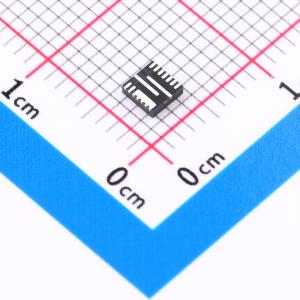

温馨提醒：图片仅供参考，商品以实物为准
MP8774HGQ-Z
降压型 12A 3V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8774HGQ-Z
- 商品编号
- C3188155
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~18V | |
| 输出电压 | 600mV~12V | |
| 输出电流 | 12A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；可调软启动；过流保护；工作状态指示；打嗝限流 |
商品特性
- 输出可调至 0.6V
- 3V 至 18V 宽工作输入范围
- 12A 输出电流
- 16mΩ/5.5mΩ 低 RDS(ON) 内部功率 MOSFET
- 100μA 静态电流
- 高效同步模式操作
- 预偏置启动
- 固定 1.4MHz 开关频率
- 外部可编程软启动时间
- 使能 (EN) 和电源正常 (PG) 用于电源排序
- 过流保护和打嗝模式
- 热关断
- 采用 QFN - 16 (3mmx3mm) 封装
应用领域
- 安全摄像头
- AP 路由器、XDSL 设备
- 数字机顶盒
- 平板电视和显示器
- 通用
