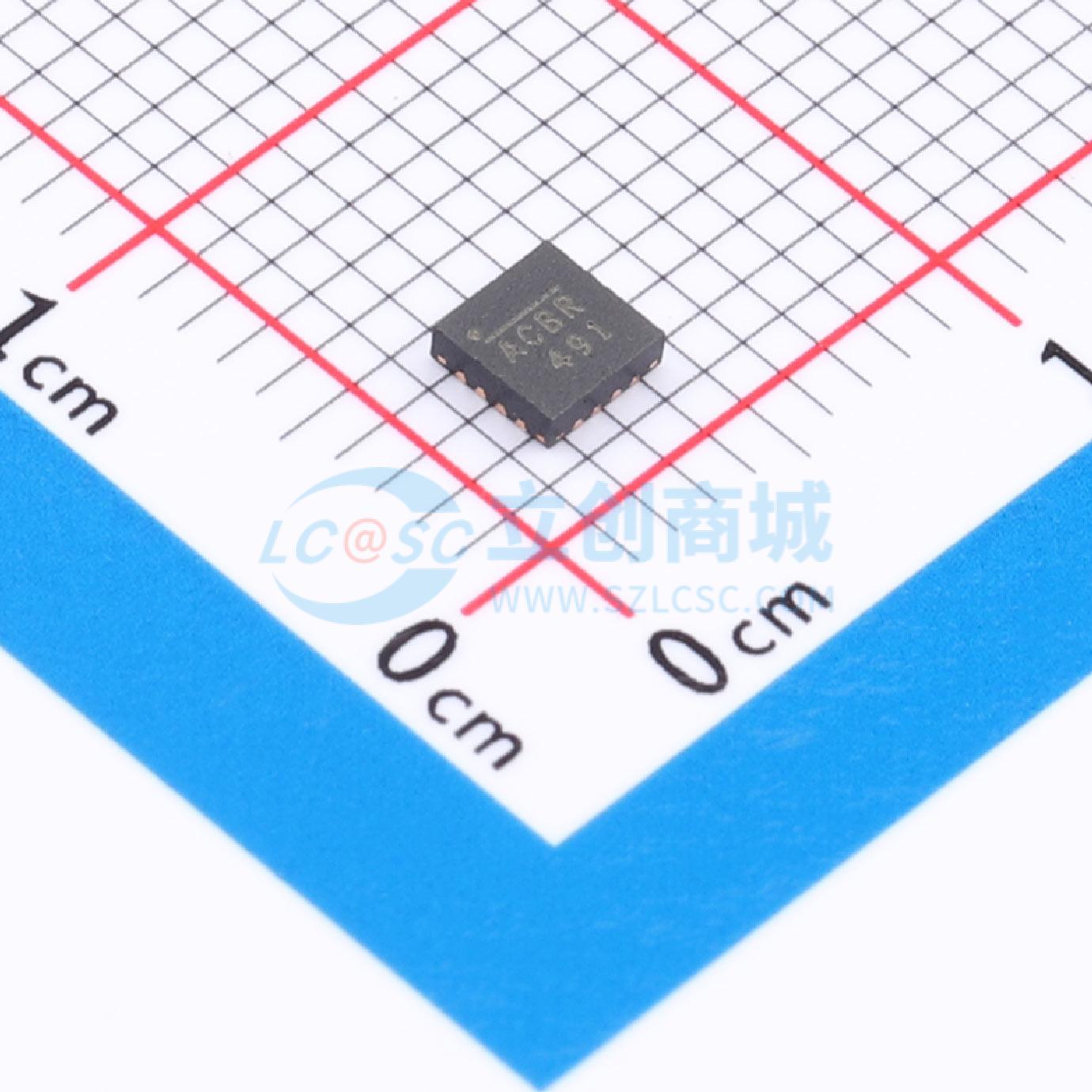

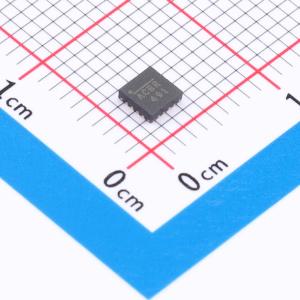

MP3430HQ-LF-Z

带APD电流监测功能的90V升压转换器

SMT扩展库PCB免费打样

描述: DCDC升压，电源输入3V~7V，输出24V以上方案，
品牌名称: MPS(芯源)
商品型号: MP3430HQ-LF-Z
商品编号: C3188150

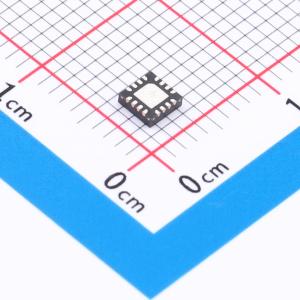

商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.13319克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案

商品参数

商品概述

MP3430 是一款单片升压转换器，集成了一个功率开关和一个偏置雪崩光电二极管（APD）电流监测器。该器件可通过 APD 光接收器使输出电压加倍。MP3430 可提供高达 90V 的输出。 MP3430 使用电流模式、固定频率架构来调节输出电压，可实现快速瞬态响应和逐周期电流限制。MP3430 具有两个精确的 APD 电流监测输出，比例分别为 1:10 和 1:2。电阻可调式电流限制可保护 APD 免受光功率瞬变的影响。 MP3430 具备过流和热过载保护功能，可防止在输出过载时受损。 MP3430 采用 3mm×3mm 的小型 QFN16 封装。

商品特性

2.7V 至 5.5V 输入电压
100V/1Ω NFET，限流 0.9A
高达 90V 输出电压
50ns APD 电流监测响应速度
1.3MHz 固定开关频率
内部补偿和软启动
高端 APD 电流监测器，容差小于 ±5%
用于 APD 电流监测的 1:10 和 1:2 比例输出
热关断保护
可编程 APD 过流限制和保护
3×3mm QFN16 封装

应用领域

APD 偏置
PIN 二极管偏置
光接收器和模块
光纤网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	-
	开关频率	1MHz~1.55MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
