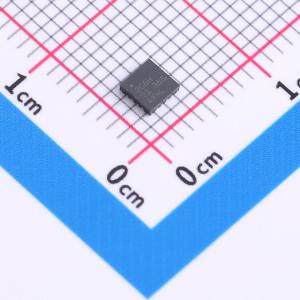

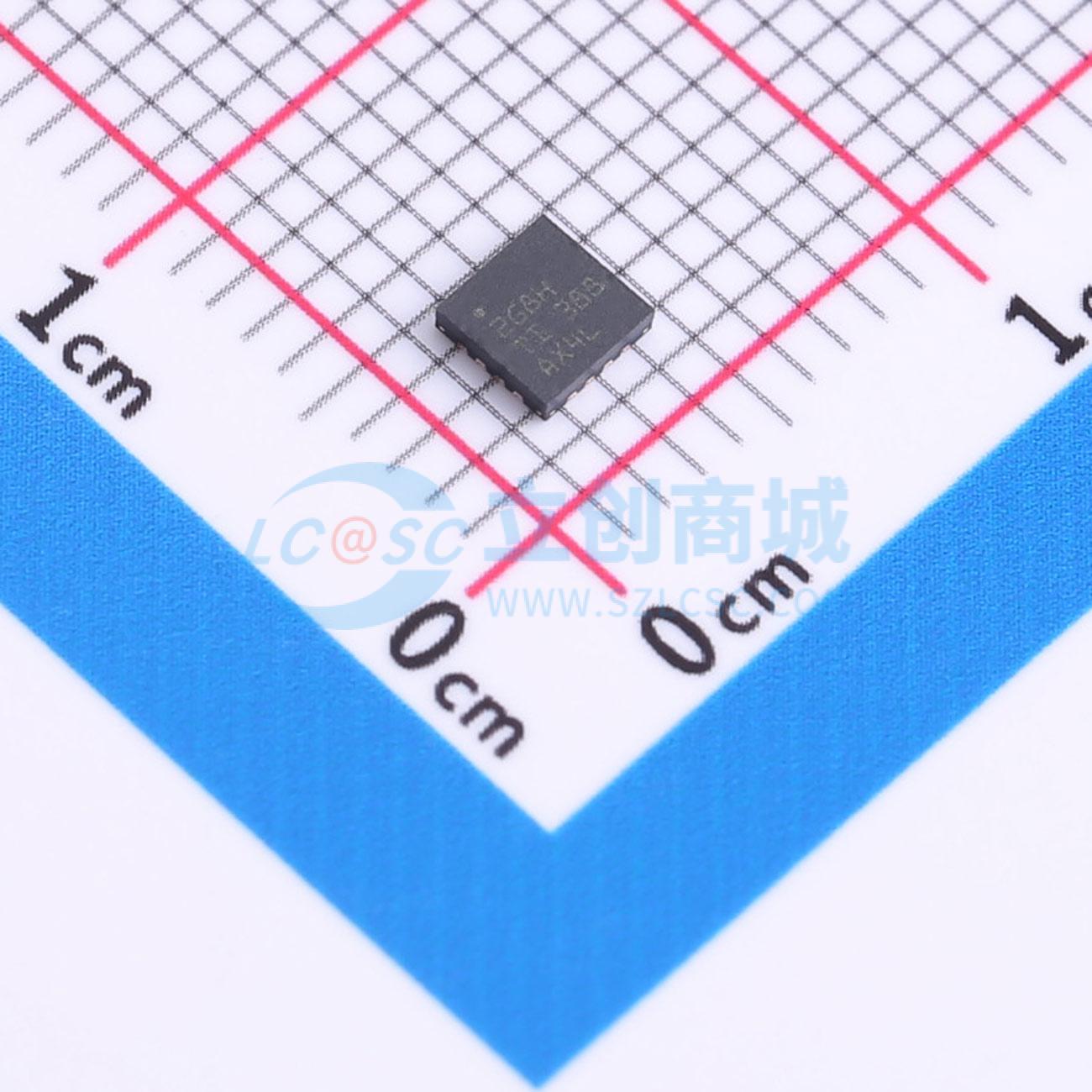

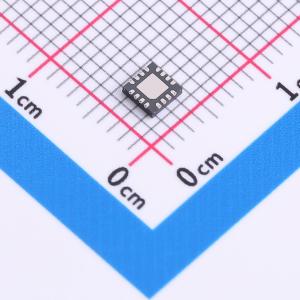

温馨提醒：图片仅供参考，商品以实物为准
TPS613783QWRTERQ1
具有负载断开功能的静态电流同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS61378-Q1 具有负载断开功能的 18.5V 输出、4.8A 同步升压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS613783QWRTERQ1
- 商品编号
- C3188434
- 商品封装
- WQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.13319克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.3V~14V | |
| 输出电压 | 4V~18.5V | |
| 输出电流 | 4.8A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS61378-Q1 是一款完全集成的同步升压转换器，集成了负载断开功能。输入电压范围从 2.3V 到 14V，最大输出电压高达 18.5V。可编程的开关电流限制范围为 1A 至 4.8A。该器件在 VIN 条件下消耗 25μA 的静态电流。
TPS61378-Q1 采用峰值电流模式控制，可编程开关频率范围为 200kHz 到 2.2MHz。在中等到重负载条件下，该器件在固定频率 PWM 模式下运行。在轻负载条件下，通过配置 MODE 引脚可实现两种可选模式：自动 PFM 模式和强制 PWM 模式，以便在轻负载条件下实现效率和抗噪性平衡。可与外部时钟同步开关频率。TPS61378-Q1 使用内部时钟展频，可在 FPWM 模式下实现低电磁干扰。此外，还有内部软启动时间来限制浪涌电流。
TPS61378-Q1 有多种固定输出电压版本，可节省外部反馈电阻器。它支持外部环路补偿，在更广泛的 VOUT/VIN 范围内优化稳定性和瞬态响应。它还集成了稳健的保护特性，包括输出短路保护、输出过压保护和热关断保护。TPS61378-Q1 采用具有可湿性侧面的 3mm×3mm 16 引脚 QFN 封装。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准– 器件温度等级 1: -40°C 至 125°C 环境工作温度范围
- 提供功能安全可帮助进行功能安全系统设计的文档
- 灵活的输入和输出工作范围
- 输入电压范围：2.3V 至 14V
- 可编程输出电压范围：4.0V 至 18.5V
- 固定输出选项：5V、5.25V 和 5.5V
- 可编程峰值电流限制：1A 至 4.8A
- 避免 AM 频带干扰和串扰
- 动态可编程开关频率：200kHz 至 2.2MHz
- 扩频调频
- 可选的时钟同步
- 尽量减小解决方案尺寸，用于空间受限型应用
- 集成式 LS/HS/ISO FET：RDS(ON) 50mΩ/50mΩ/100mΩ
- 支持高达 2.2MHz，L-C 较小
- 尽量减少轻负载和空闲状态的电流消耗
- VIN 引脚静态电流为 25μA
- VIN 引脚关断电流为 0.5μA
- 可选择自动 PFM 和强制 PWM 模式
- 关断期间或出现故障时真正负载断开连接
- 集成型保护特性
- 支持接近 VOUT 运行电压的 VIN
- 输入欠压锁定和输出过压保护
- 断续输出短路保护
- 电源正常状态指示器
- 165°C 的热关断保护限制
- 0.8A 负载条件下进行 3.3V 至 9V 转换时效率高于 90%
应用领域
- 高级驾驶辅助系统 (ADAS)
- 汽车信息娱乐系统与仪表组
- 车身电子装置和照明
- 紧急呼叫 (eCall)
