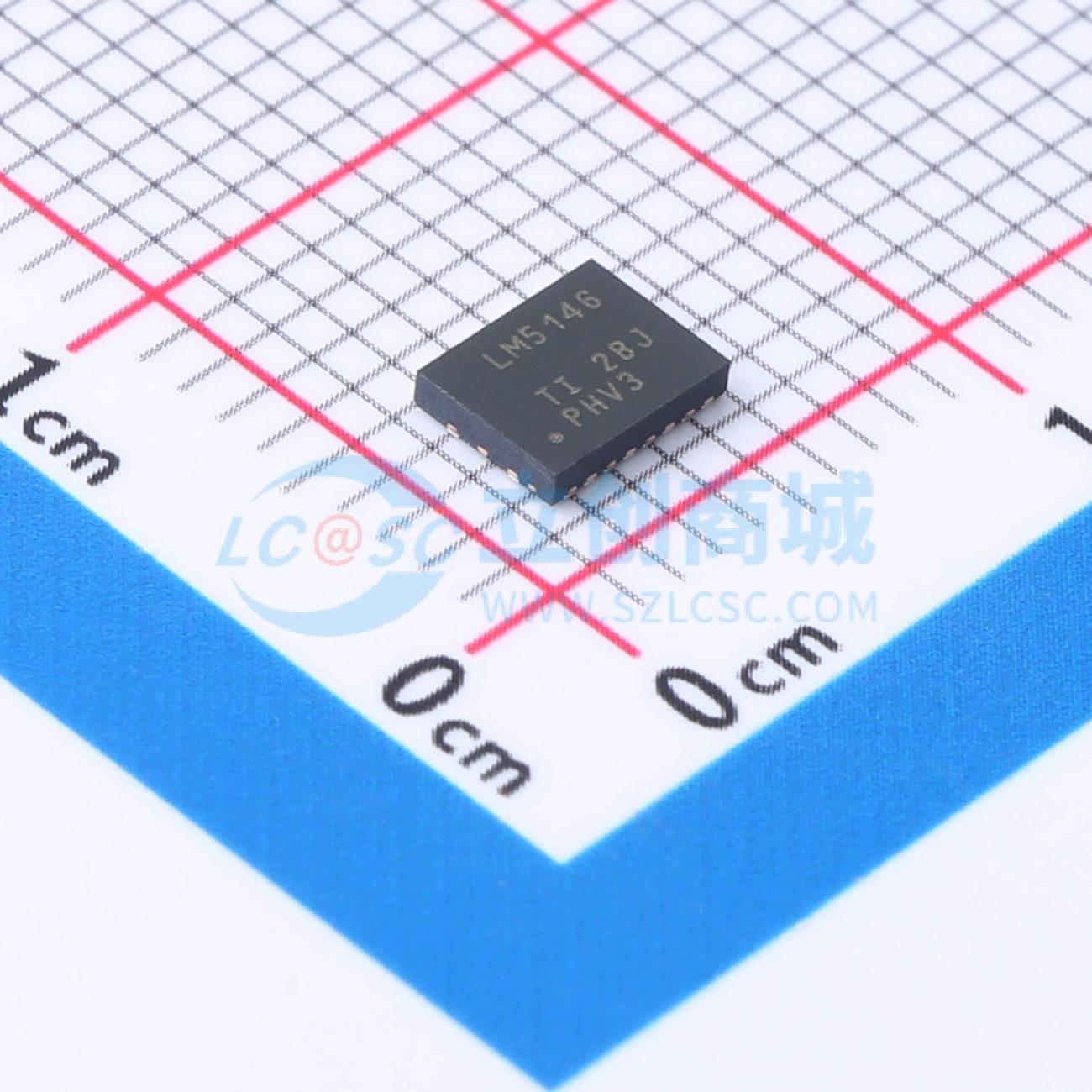

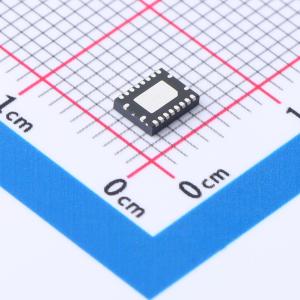

温馨提醒：图片仅供参考，商品以实物为准

LM5146RGYR

降压型 5.5V~100V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM5146 具有宽占空比范围的 100V 同步降压直流/直流控制器
品牌名称: TI(德州仪器)
商品型号: LM5146RGYR
商品编号: C3188679
商品封装: VQFN-20(3.5x4.5)
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；工作状态指示；可调限流；打嗝限流

商品概述

LM5146是一款100V宽占空比范围的同步降压直流/直流控制器，具备实现高效率降压电源所需的全部功能。该器件旨在对高输入电压源或会发生高电压瞬变的输入电源轨进行电压调节，从而尽可能减少对外部浪涌抑制组件的需求。40ns的高侧开关超短导通时间有助于获得较大的降压比，支持从48V标称输入到低电压轨的直接降压转换，从而降低系统复杂性并减少解决方案成本。LM5146在输入电压突降至5.5V时，仍能根据需要以接近100%的占空比继续工作。逐周期电流限制的电流检测可通过低侧FETRDS(on)或电流检测电阻实现。工作频率可在100kHz至1MHz范围内编程。该器件附加功能包括可配置软启动、用于故障报告和输出监控的漏极开路电源正常监视器、单调启动至预偏置负载、集成VCC偏置电源稳压器和自举二极管、外部电源跟踪、针对可调线路欠压锁定(UVLO)且具有迟滞的精密使能输入、断续模式过载保护和带自动恢复的热关断保护。

商品特性

宽输入电压范围为5.5V至100V
最大结温150℃
具有±1%反馈精度的0.8V基准
可调输出电压范围为0.8V至60V
40ns tON(min)，可实现高VIN/VOUT比
140ns tOFF(min)，可实现低压降
支持无损RDS(on)或分流电流感应
针对CISPR 11和CISPR 32 B类EMI要求进行了优化
开关频率范围为100kHz至1MHz
具备同步输入和同步输出功能
适用于标准VTH MOSFET的7.5V栅极驱动器
14ns自适应死区时间控制
具备2.3A拉电流和3.5A灌电流能力
快速线路和负载瞬态响应
带线路前馈的电压模式控制
高增益带宽误差放大器
内置固有保护特性，可实现稳健设计
可调节输出电压软启动
断续模式过流保护
带迟滞功能的输入UVLO
VCC和栅极驱动UVLO保护
精密使能输入和漏极开路PGOOD指示器（用于时序和控制）
带迟滞功能的热关断保护

应用领域

无线基础设施
云计算
工业电机驱动
测试和测量
电动自行车
资产跟踪和机群管理系统
非隔离式PoE
IP摄像头
反相降压/升压稳压器
工业控制
机器人
数据通信
射频应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~100V
	输出电压	800mV~60V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+150℃@(TJ)
