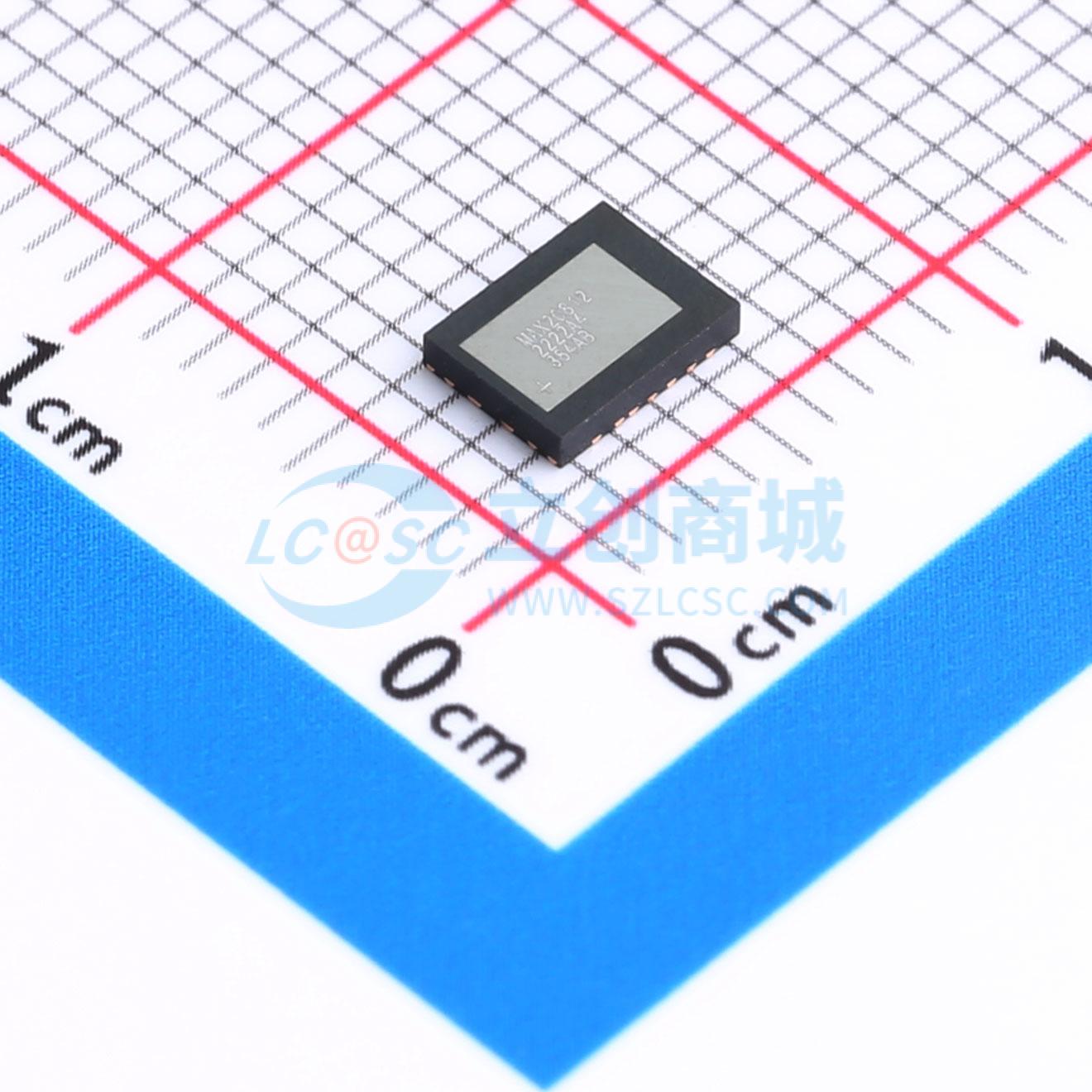

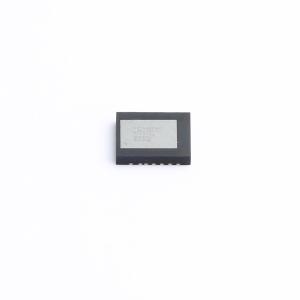

MAX20812AFH+

MAX20812/MAX20812T是双输出、全集成、高效率的降压型DC-DC开关稳压器。这些稳压器可以从2.7V到16V的输入电源工作，每个输出可以调节从0.5V到5.8V，每路输出可提供高达6A的负载电流。使用MAX20812时，两个输出可以并联作为单输出、双相稳压器，支持高达12A的负载电流。

该器件的开关频率可以在500kHz到3.0MHz之间配置，从而能够在解决方案尺寸和性能方面进行优化。MAX20812/MAX20812T采用固定频率、电流模式控制，并具有内部补偿。双开关稳压器以180°反相工作。这些器件具有可选的高级调制方案（AMS），以提供改进的动态负载瞬态性能。它们还具有可选的不连续电流模式（DCM）操作，以提高轻载效率。通过将PGM_引脚连接到地的电阻，可以选择操作设置和可配置功能。

MAX20812/MAX20812T具有内部1.8V LDO输出，用于为栅极驱动（VCC）和内部电路（AVDD）供电。这些器件还有一个可选的LDO输入引脚（LDOIN），允许连接2.5V到5.5V的偏置输入电源，以优化效率。

MAX20812/MAX20812T集成了多种保护功能，包括正负过流保护、输出过压保护和过温保护，确保设计的稳健性。MAX20812/MAX20812T采用紧凑的3.5mm x 4.6mm FC2QFN封装，支持-40°C至+125°C结温操作。MAX20812封装为开放式顶部，而MAX20812T封装为封闭式顶部。

• 数据中心电源
• 通信设备
• 网络设备
• 服务器和存储点负载电压调节器
