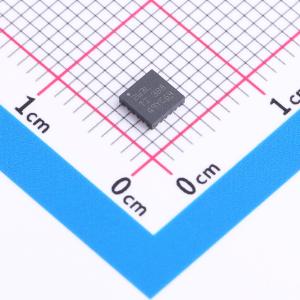

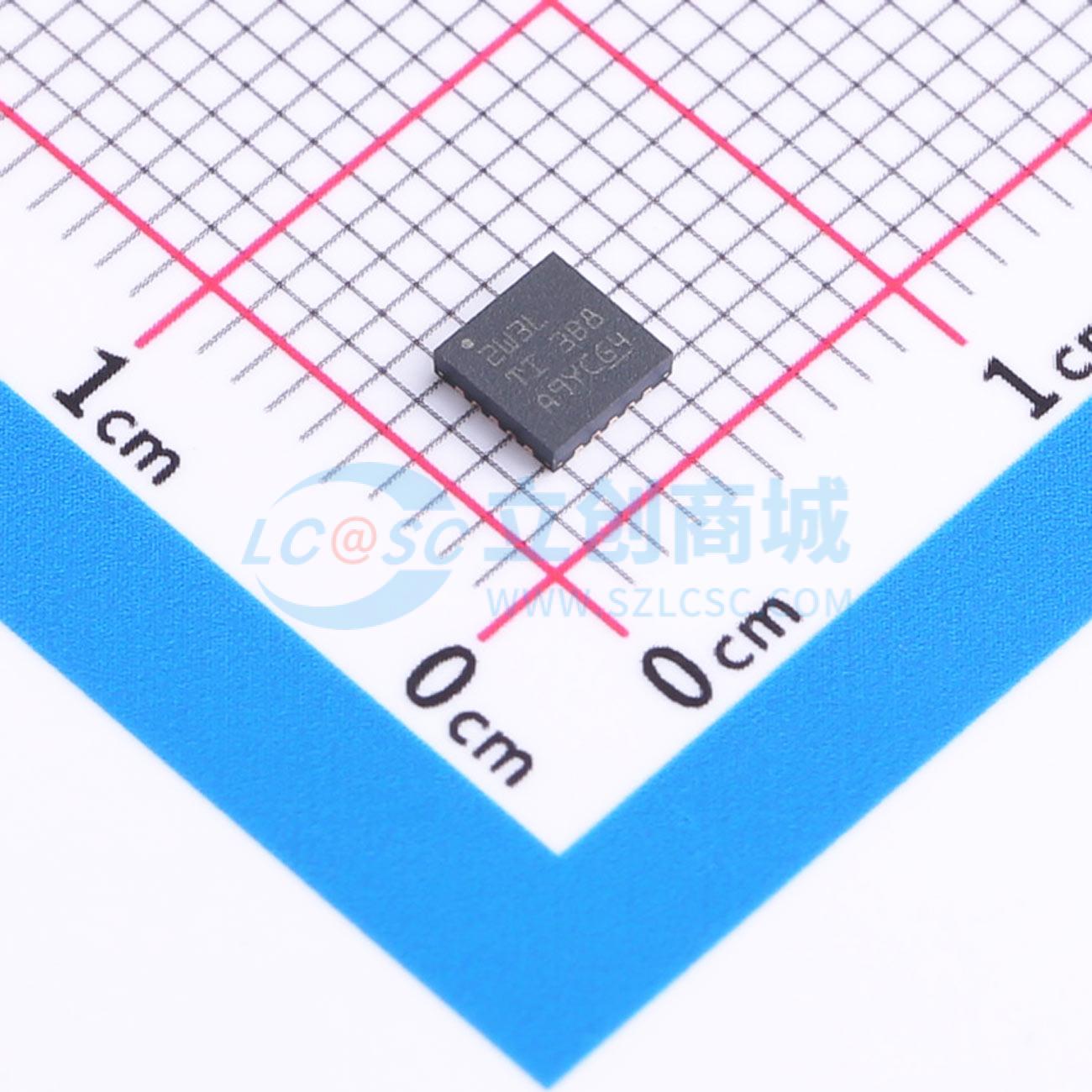

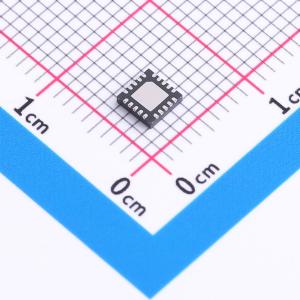

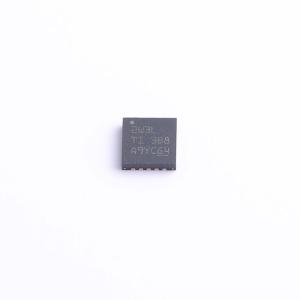

LM5123QRGRRQ1

宽输入范围同步升压控制器，具有VOUT跟踪功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5123-Q1是一款采用峰值电流模式控制的宽输入范围同步升压控制器。该器件支持3.8V至42V的输入电压范围,5V至20V或15V至57V的动态可编程输出电压范围。具有低关断电流和低lQ睡眠模式,支持旁路模式的超低lQ深度睡眠模式。具备动态VOUT跟踪、可编程线路UVLO、动态开关频率编程、自适应死区时间等特性。内置保护功能包括逐周期峰值电流限制、过压保护和热关断。支持外部时钟同步、可编程展频调制以及具有超低寄生效应的无引线封装,有助于降低EMI并避免串扰问题。
品牌名称: TI(德州仪器)
商品型号: LM5123QRGRRQ1
商品编号: C3188675
商品封装: VQFN-20(3.5x3.5)
包装方式: 编带
商品毛重: 0.110929克(g)

商品参数

商品概述

LM5123-Q1 器件是一款采用峰值电流模式控制的宽输入范围同步升压控制器。该器件采用低关断 IQ 和低 IQ 睡眠模式，可尽可能减少无负载和轻负载条件下的电池消耗。该器件还支持旁路模式的超低 IQ 深度睡眠模式，当电源电压大于升压输出调节目标时，无需外部旁路开关。可使用跟踪功能对此输出电压进行动态编程。该器件的宽输入范围支持汽车冷启动和负载突降。当 BIAS 等于或大于 3.8V 时，最小输入电压可低至 0.8V。用户可通过外部电阻器对开关频率进行动态编程，编程范围为 100kHz 至 2.2MHz。2.2MHz 的开关频率可更大限度地降低 AM 频带干扰，并支持实现小解决方案尺寸和快速瞬态响应。与转换器架构相比，控制器架构简化了严苛环境温度条件下的热管理性能。该器件具有内置的保护功能，例如在 VIN 范围内保持恒定的峰值电流限制、过压保护和热关断功能。外部时钟同步、可编程展频调制以及具有超低寄生效应的无引线封装有助于降低 EMI 并避免串扰问题。附加功能包括线路 UVLO、FPWM、二极管仿真、DCR 电感器电流检测、可编程的软启动和电源正常状态指示器。

商品特性

符合面向汽车应用的 AEC-Q100 标准– 温度等级 1: -40°C 至 +125°C ，TA
提供功能安全
可帮助进行功能安全系统设计的文档适用于宽工作电压范围的汽车类电池供电应用
3.8V 至 42V 输入电压工作范围
5V 至 20V 或 15V 至 57V 的动态可编程 VOUT
BIAS 电压大于等于 3.8V 时最小升压输入为 0.8V
VSUPPLY > VLOAD 时进行旁路操作
最小电池消耗
关断电流 ≤3μA
自动模式转换
睡眠模式下的电池消耗 ≤11 μA （旁路操作，电荷泵关闭）
睡眠模式下的电池消耗 ≤38 μA （旁路操作，电荷泵打开）
睡眠模式下的偏置电流 IQ≤13 μA （跳跃模式）
强大的 5V MOSFET 驱动器
解决方案尺寸小、成本低
最大开关频率：2.2MHz
内部自举二极管
在 VIN 范围内峰值电流限制保持恒定
支持 DCR 电感器电流感应
具有可湿性侧面的 QFN-20 封装
避免 AM 频带干扰和串扰
可选的时钟同步
开关频率范围为 100kHz 至 2.2MHz
可选开关模式（FPWM、二极管仿真和跳跃模式）
降低 EMI
可选可编程扩展频谱
无引线封装
可编程性和灵活性
动态 VOUT 跟踪
动态开关频率编程
可编程线路 UVLO
可调软启动
自适应死区时间
PGOOD 指示器
集成型保护特性
逐周期峰值电流限制
过压保护
HB-SW 短路保护
热关断

应用领域

具有跟踪功能的汽车音频电源
汽车 LED 偏置电源
汽车 HVAC 控制器电源
汽车电机电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.8V~42V
	输出电压	5V~57V
	输出电流	-
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
