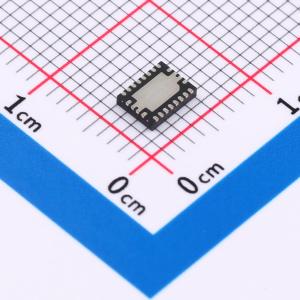

温馨提醒：图片仅供参考，商品以实物为准
BQ51013BQWRHLRQ1
符合Qi(WPCv1.2)标准的汽车类高度集成式无线接收器电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BQ51013B-Q1 符合 WPC 1.2 标准的汽车类完全集成式无线电源接收器 IC
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ51013BQWRHLRQ1
- 商品编号
- C3188677
- 商品封装
- VQFN-20(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线充放电芯片 | |
| 类型 | 接收端 | |
| 协议 | Qi v1.2 | |
| 输出电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.5A | |
| 工作电压 | 4V~7V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 欠压锁定；过温保护；异物检测；状态显示功能；过流保护 |
商品概述
BQ51013B-Q1 器件是一款灵活的高级单芯片次级侧器件，适用于便携式应用中的无线电力传输，可提供高达5W 功率。BQ51013B-Q1 器件在集成符合无线电源联盟 (WPC) Qi v1.2 通信协议所需的数字控制的同时，提供接收器 (RX) 交流/直流电源转换和稳压。BQ51013B-Q1 与 BQ50012A 初级侧控制器（或其他Qi 发送器）相结合，可为无线电源解决方案实现一个完整的非接触式电力传输系统。使用 Qi v1.2 协议，在次级侧与初级侧之间建立全局反馈，从而控制电力传输过程。BQ51013B-Q1 集成了一个低电阻同步整流器、低压降稳压器 (LDO)、数字控制以及精确的电压和电流环路，可确保高效率和低功率耗散。该器件还包含一个数字控制器，可计算移动设备接收的功率，结果在 WPC v1.2 标准设定的限制范围内。控制器随后将该信息发送给发送器 (TX)，使 TX 能够判断磁性接口内是否存在异物，从而在磁场内引入更高等级的安全防护。这种异物检测 (FOD) 方法是 WPC v1.2 规范要求的一部分。
商品特性
- 符合汽车应用要求
- 符合AEC-Q100标准
- 器件工作环境温度范围:-40℃ 至 +125℃，器件温度等级1
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 集成无线电源接收器解决方案
- 93%的整体峰值交流/直流转换效率
- 完全同步整流器
- 符合WPC v1.2标准的通信控制
- 输出电压调节
- 仅在Rx线圈和输出之间需要IC
- 符合无线电源联盟 (WPC) v1.2标准（启用FOD）的高精度电流检测
- 动态整流器控制，可改进负载瞬态响应
- 动态效率调节，可在各种输出功率下优化性能
- 自适应通信限制功能，可实现可靠的通信
- 支持20V最大输入电压
- 低功率耗散整流器过压钳位 (VOVP = 15V)
- 热关断保护
- 多功能NTC和控制引脚，可用于温度监控、充电完成和故障主机控制
应用领域
- 符合WPC v1.2标准的接收器
- 手机和智能电话
- 耳机
- 数码相机
- 便携式媒体播放器
- 手持设备
