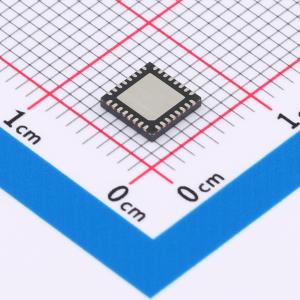

温馨提醒：图片仅供参考，商品以实物为准
BQ50002ARHBR
bq50002A 低功耗无线充电发送器模拟前端
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ50002A 适用于 WPC V 1.2 A11 变送器的低成本 5V 无线功率变送器 AFE
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ50002ARHBR
- 商品编号
- C3189303
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线充放电芯片 | |
| 类型 | 发送端 | |
| 协议 | Qi v1.2 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 5W | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
bq50002A 器件是一款高度集成的无线电源发送器模拟前端(AFE)，其中包含实现符合无线充电联盟(WPC)标准的5V 发送器所需的全部模拟组件。bq50002A 器件将全桥电源驱动器与MOSFET、变频振荡器、双通道通信解调器、线性稳压器以及保护电路相集成。
bq50002A 器件必须与数字控制器bq500511A 一起搭配使用，以实现紧凑型双芯片无线电源发送器解决方案。bq500511A 可安全接合Rx 器件、接收充电器件传输的通信数据包以及根据WPC v1.2 规范管理功率传输。
该系统支持外来物体检测(FOD)，具体方法是通过持续监视传输功率并将功率值与接收器报告的接收功率相比较。该功能可防止因在无线电源传输场中错误放置金属物体而产生功率损耗。为此，bq50002A 使用电流感测放大器对输入直流电流进行精确测量。如果在功率传输过程中出现任何异常情况，bq500511A 会对其进行处理并提供指示输出。综合状态和故障监视特性可实现一个经WPC 认证的低成本、稳健耐用的无线电源系统设计。
bq50002A 采用 5.00mm×5.00mm 32 引脚散热增强型四方扁平无引线(QFN) 封装。
商品特性
- 符合无线充电联盟(WPC) v1.2 A11 低功耗发送器规范的5V 发送器模拟前端(AFE)，专为与bq500511A WPC 控制器搭配使用而设计
- 适用于WPC 和5V 专用无线电源发送器
- 支持5W 的接收器输出功率
- 在无线电源发送器中集成了所需的全部模拟功能
- 金属氧化物半导体场效应晶体管(MOSFET) 驱动器和同步N 沟道功率场效应晶体管(FET)
- 精确的电流感测
- 变频振荡器
- 高效稳压器
- 用于对接收器信号进行解码的高灵敏度解调器
- 双芯片解决方案实现了效率超过 75% 的高效发送器设计
- 超低待机功耗，即使在数字Ping 过程中也可实现(<30mW)
- 动态电源限制(DPL)™通过功率受限的输入源实现正常运行
- 系统发光二极管(LED) 指示充电状态和故障状态
- 精准的外来物体检测(FOD) 方法
应用领域
- 适用于智能手机和可穿戴应用且符合WPC 标准的无线发送器
- 专用无线充电器和发射器
- 医疗和可穿戴应用
