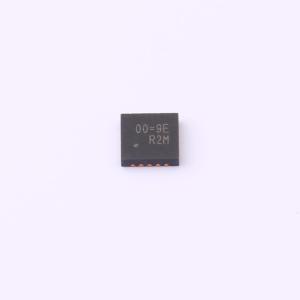

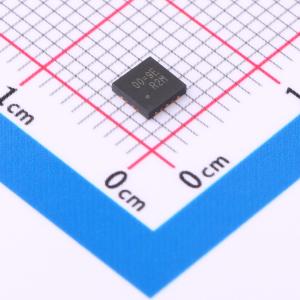

RT2856GQW

高效6A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT2856是一款高效率、单片同步降压DC-DC转换器,能够从4.5V到18V的输入电压范围内提供高达6A的输出电流。该芯片采用电流模式控制,具有外部补偿功能,可在宽负载和输出电容器范围内优化瞬态响应。内置低导通电阻的MOSFET开关,提供短路保护、软启动等功能。
品牌名称: RICHTEK(立锜)
商品型号: RT2856GQW
商品编号: C3188073
商品封装: WQFN-14-AL(3.5x3.5)
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

RT2856是一款高效的单片同步降压DC-DC转换器，可在4.5V至18V的输入电源下提供高达6A的输出电流。RT2856采用带外部补偿的电流模式架构，可在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制可防止输出短路，软启动可消除启动期间的输入电流浪涌。故障保护功能包括输出欠压保护、输出过压保护和过温保护。低电流关断模式可断开输出，便于在电池供电系统中进行电源管理。

商品特性

低RDS(ON)功率MOSFET开关：26mΩ/19mΩ
输入电压范围：4.5V至18V
可调开关频率：200kHz至1.6MHz
电流模式控制
可与外部时钟同步：200kHz至1.6MHz
精确的电压基准：在-40℃至85℃范围内为0.8V±1%；在-40℃至150℃范围内为0.8V±1.5%
可单调启动至预偏置输出
可调软启动
电源正常指示
欠压和过压保护
输入欠压锁定
符合RoHS标准且无卤

应用领域

高性能负载点稳压
笔记本电脑
高密度和分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~18V
	输出电流	6A
	开关频率	200kHz~1.6MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
