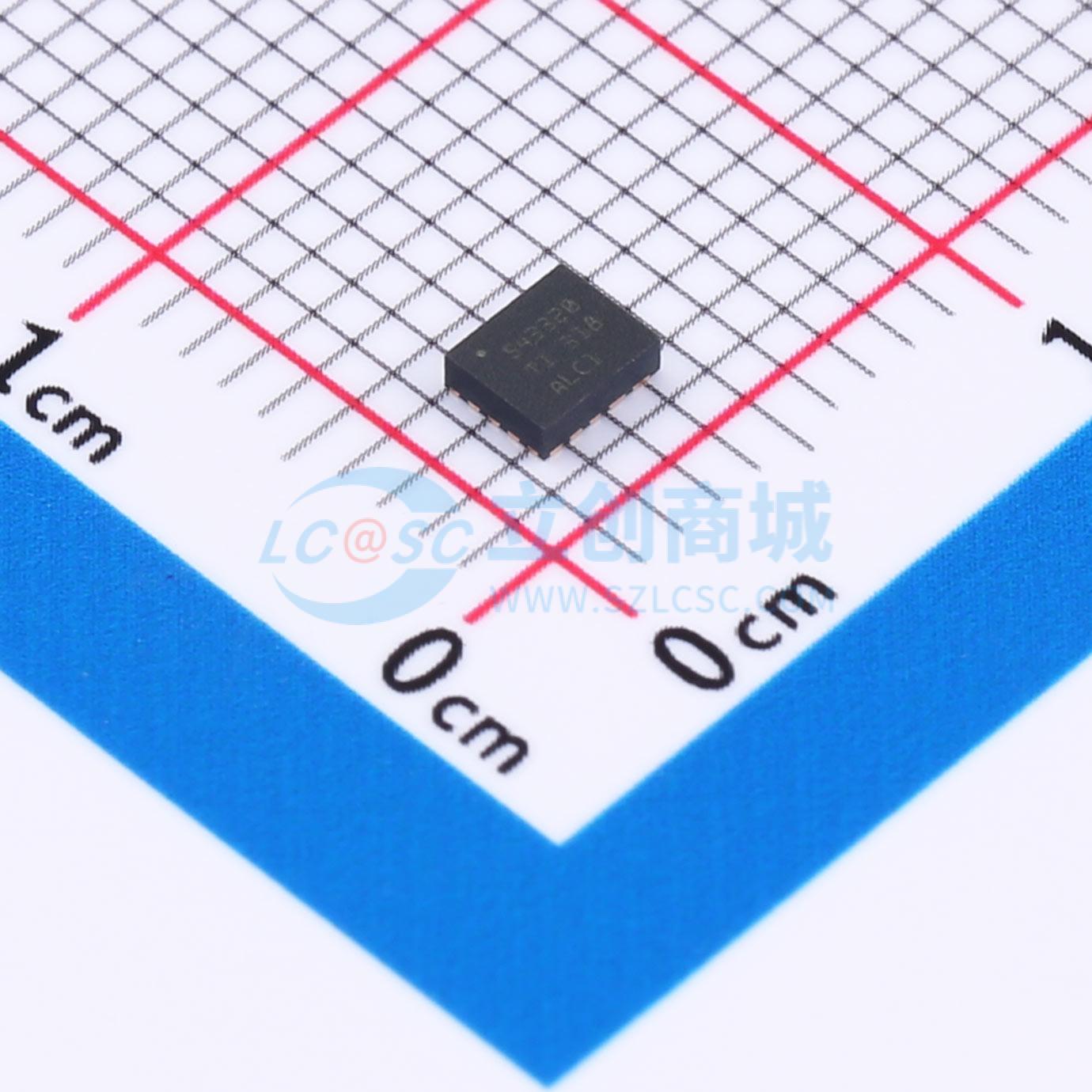

温馨提醒：图片仅供参考，商品以实物为准

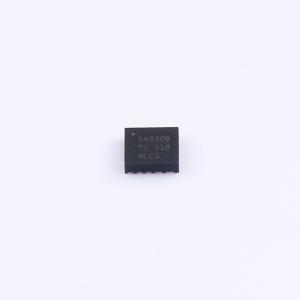

TPS543320RPYR

TPS543320高效18V、3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS543320是一款高效的18V、3A同步降压转换器,具有内部补偿固定频率高级电流模式控制。该器件能够在以高达2.2MHz的开关频率运行时提供高效率。它采用2.5mm×3mm小型HotRodVQFN封装,适用于需要小解决方案尺寸的设计。
品牌名称: TI(德州仪器)
商品型号: TPS543320RPYR
商品编号: C3188032
商品封装: VQFN-14-HR(2.5x3)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

TPS543320 是一款高效的 18V、3A 同步降压转换器，其中采用了内部补偿固定频率高级电流模式控制。该器件能够在以高达 2.2MHz 的开关频率运行时提供高效率。该器件采用 2.5mm × 3mm 小型 HotRod VQFN 封装，并且在高频率下具有很高的效率，因此成为需要小解决方案尺寸的设计的理想选择。固定频率控制器可以在 500kHz 至 2.2MHz 范围内运行，并且可以通过 SYNC 引脚与外部时钟同步。其他功能包括高精度电压基准、可选的软启动时间、单调启动至预偏置输出、可选的电流限制、可调 UVLO（通过 EN 引脚实现）以及全套故障保护。

商品特性

固定频率、内部补偿高级电流模式 (ACM) 控制
集成式 25mΩ 和 13.9mΩ MOSFET
输入电压范围：4V 至 18V
输出电压范围：0.5V 至 7V
三种可选的 PWM 斜坡选项，可优化控制环路性能
五种可选的开关频率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
与一个外部时钟同步
0.5V，整个温度范围内的电压基准精度为 ±0.5%
可选的软启动时间：0.5ms、1ms、2ms 和 4ms
单调启动至预偏置输出
可选的电流限制，支持 3A 和 2A 运行
具有可调节输入欠压锁定功能的使能端
电源正常输出监视器
输出过压、输出欠压、输入欠压、过流和过热保护
与 TPS543820 和 TPS543620 引脚对引脚兼容
–40°C 至 150°C 的工作结温范围
2.5mm × 3mm 14 引脚 VQFN - HR 封装，间距为 0.5mm

应用领域

无线基础设施和有线通信设备
光纤网络
测试和测量
医疗和保健

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	500mV~5.5V
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.6mA
	开关管(内置/外置)	内置
	输出类型	可调
