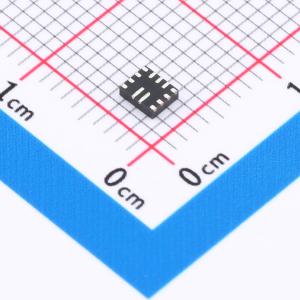

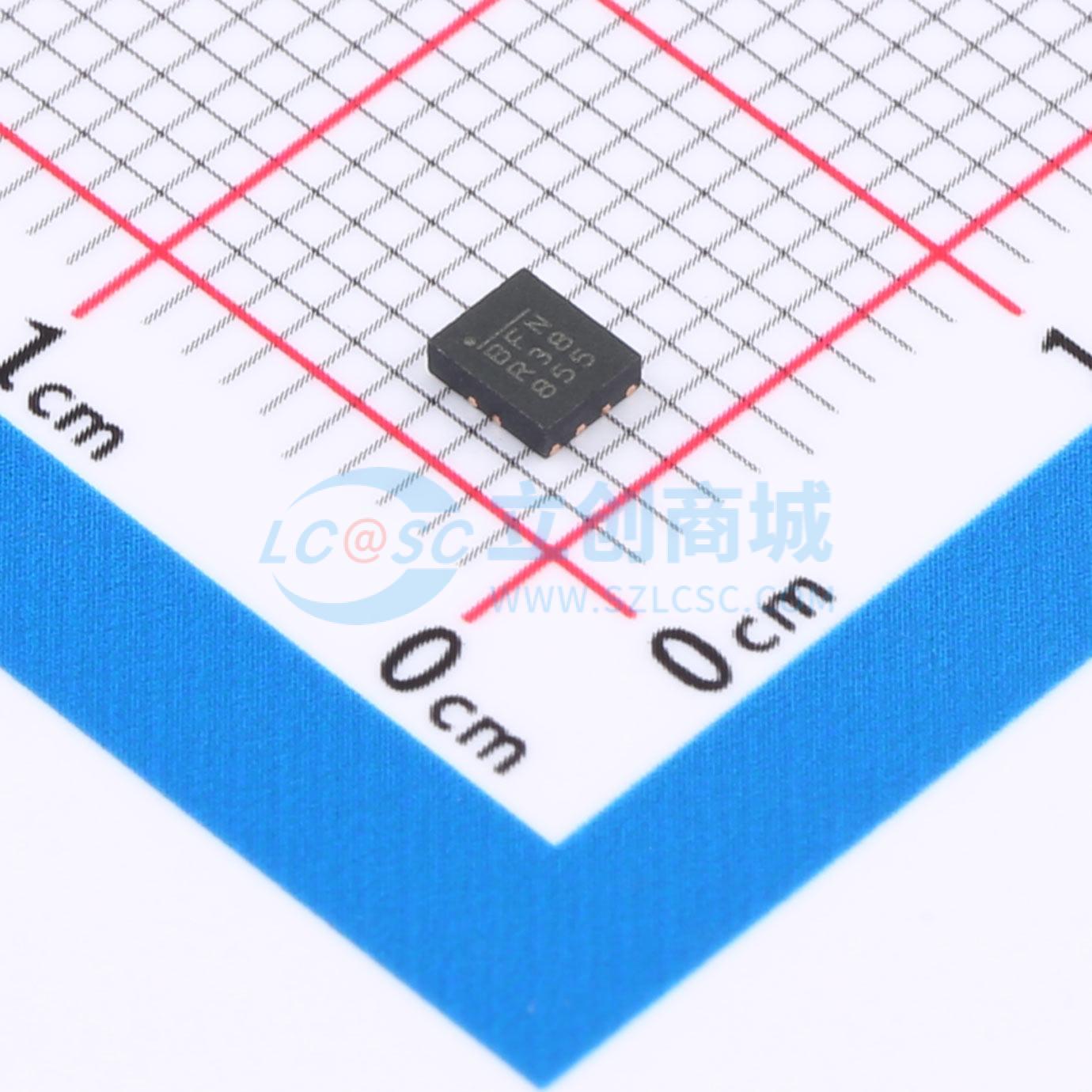

温馨提醒：图片仅供参考，商品以实物为准

MP4415AGQB-Z

1.5A、36V、2.2MHz高效同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP4415AGQB-Z
商品编号: C3187961
商品封装: QFN-13(2.5x3)
包装方式: 编带
商品毛重: 0.13克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP4415A是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。MP4415A提供了非常紧凑的解决方案，在宽输入电源范围内，能实现1.5A的连续输出电流，并具有出色的负载和线性调整率。MP4415A采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式操作可提供快速瞬态响应，并简化环路稳定。完整的保护功能包括过流保护（OCP）和热关断。 MP4415A仅需少量易于获取的标准外部元件，采用节省空间的QFN - 13（2.5mmx3mm）封装。

商品特性

4V至36V宽工作输入范围
1.5A连续负载电流
90mΩ/50mΩ低RDS(ON)内部功率MOSFET
高效同步模式操作
默认2.2MHz开关频率
450kHz至2.2MHz频率同步
强制连续导通模式（CCM）
内部软启动（SS）
电源正常（PG）指示
带谷底电流检测和打嗝模式的过流保护（OCP）
热关断
输出可从0.8V调节
符合CISPR25 5级标准
采用QFN - 13（2.5mmx3mm）封装

应用领域

汽车
工业控制系统
医疗和成像设备
电信应用
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	800mV~30.6V
	输出电流	1.5A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
