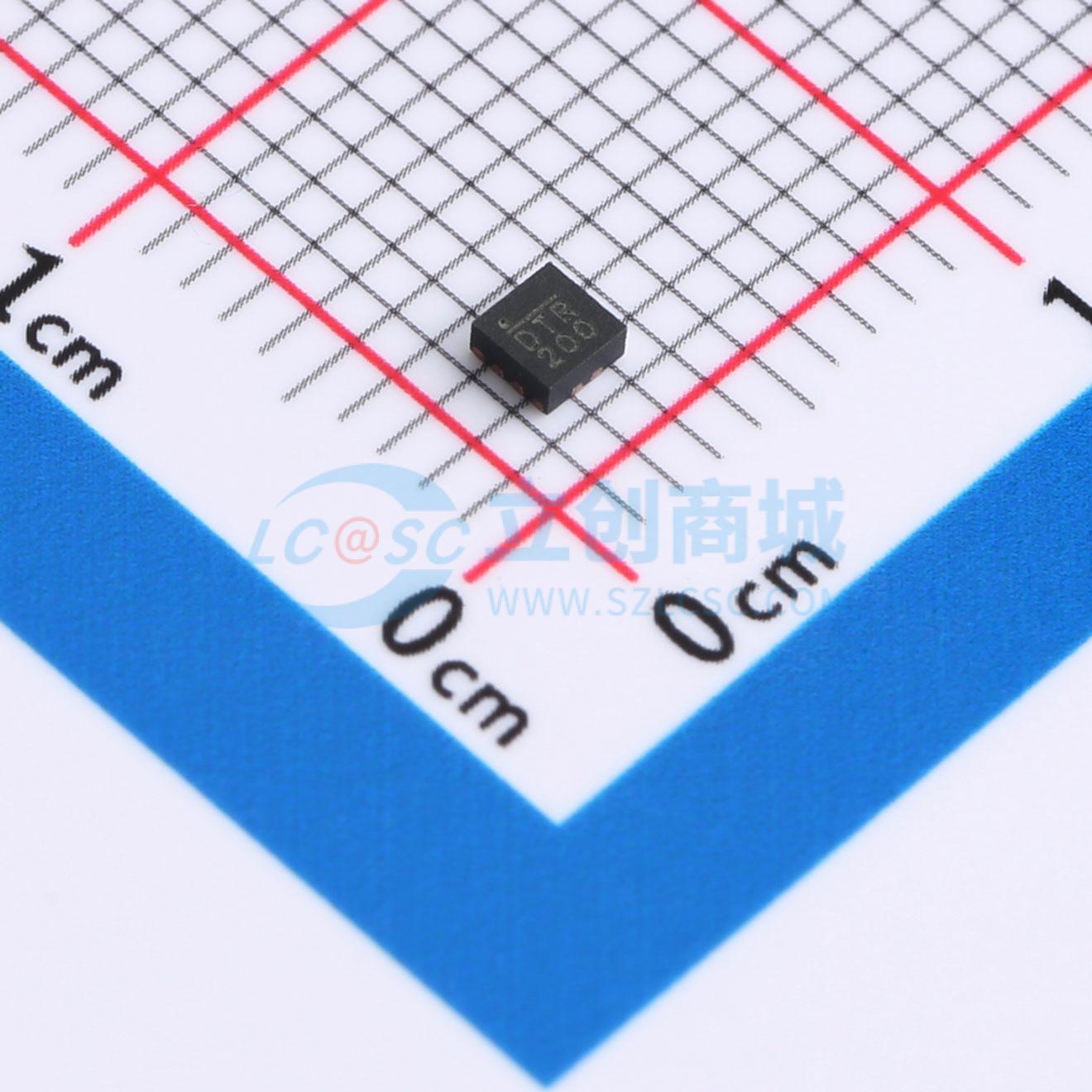

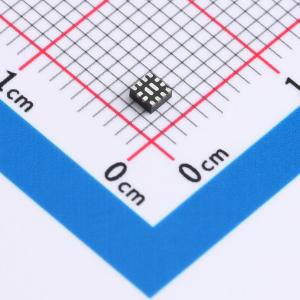

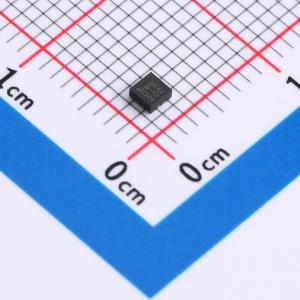

温馨提醒：图片仅供参考，商品以实物为准
MP3424GG-Z
高效率同步升压转换器
SMT扩展库PCB免费打样
- 描述
- MP3424是一款高效率、同步、电流模式升压转换器,具有输出断开功能。其输入电压范围为2V至5.5V,输出电压范围为3V至5.5V,支持5V/3.1A的输出。该器件采用QFN-14 (2mmx2mm)封装,具有可编程负载电流限制和短路保护功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3424GG-Z
- 商品编号
- C3187995
- 商品封装
- QFN-14(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~5.5V | |
| 输出电压 | 3V~5.5V | |
| 输出电流 | 3.1A | |
| 开关频率 | 580kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 320uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP3424是一款高效、同步、电流模式的升压转换器，具备输出断开功能。MP3424旨在以精确的负载电流限制，实现从电池输入进行各种负载能力的升压。 MP3424可在低至2V的输入电压下启动，同时提供浪涌电流限制、输出短路保护（SCP）和可编程负载电流限制。集成的P沟道同步整流器提高了效率，无需外部肖特基二极管。P沟道MOSFET在关断期间将输出与输入断开。 580kHz的开关频率允许使用小型外部元件，而内部补偿和软启动则最大限度地减少了外部元件数量。MP3424可从低至2.8V的电源电压为高达5V/3.1A的负载提供灵活的电流限制编程。 MP3424采用QFN - 14（2mmx2mm）封装。
商品特性
- 2V至5.5V输入工作范围
- 3V至5.5V输出范围
- 支持从2.8V输入实现5V/3.1A输出
- 可编程高达9.5A的开关电流限制
- 可编程平均负载电流限制
- 580kHz固定频率开关
- 高达97%的效率
- 内部软启动和补偿
- 真正的输出负载与输入断开
- 过流保护（OCP）、短路保护（SCP）和过温保护（OTP）
- 采用QFN - 14（2mmx2mm）封装
应用领域
- 电池供电产品
- 移动电源、电池组、备用电池单元
- 电子烟
- USB电源
- 消费电子配件
