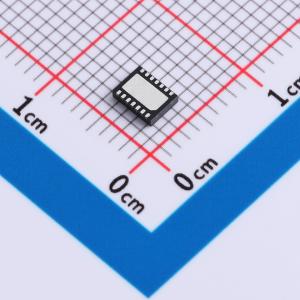

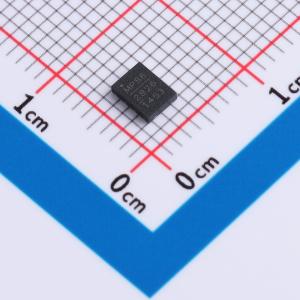

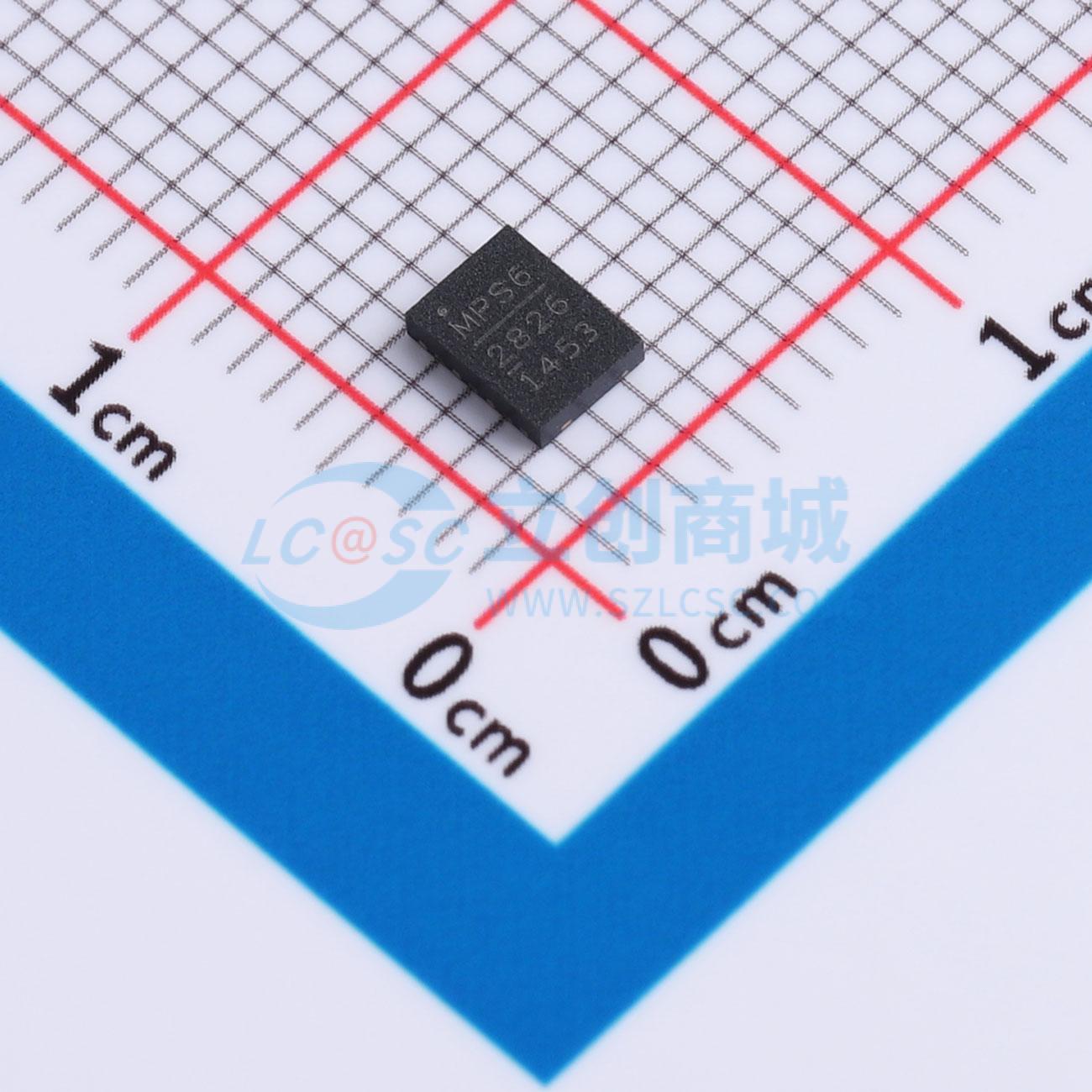

MPQ28261DL-LF-Z
21V、3A、500kHz同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ28261DL-LF-Z
- 商品编号
- C3188014
- 商品封装
- QFN-14-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.458克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电压 | 603mV~18V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ28261 是一款同步整流降压型开关模式转换器，内置 120mΩ 高端 MOSFET 和 20mΩ 低端 MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 3A 连续输出电流，具有出色的负载和线性调整率。其同步模式操作可在输出电流负载范围内提高效率，并采用固定的 500kHz 开关频率。 电流模式操作可实现快速瞬态响应并改善环路稳定性。完整的保护功能包括过流保护和热关断。 MPQ28261 具有一个外部 SS 引脚，用于设置软启动时间和电源正常信号输出。 MPQ28261 仅需少量易于获取的标准外部组件，采用节省空间的 3mmx4mm 14 引脚 QFN 封装。
商品特性
- 4.5V 至 21V 宽工作输入范围
- 最大 3A 连续输出电流
- 集成 120mΩ 高端和 20mΩ 低端功率 MOSFET
- 1% 参考电压精度
- 高达 85% 的效率（从 12V 降至 1.2V 时）
- 固定 500kHz 开关频率
- 外部软启动
- PG 输出
- 过流保护和热关断
- 输出电压可在 0.603V 至 18V 之间调节
- 采用 3mm x 4mm 14 引脚 QFN 封装
应用领域
- DSL 调制解调器
- 电缆调制解调器
- 机顶盒
- 电信
